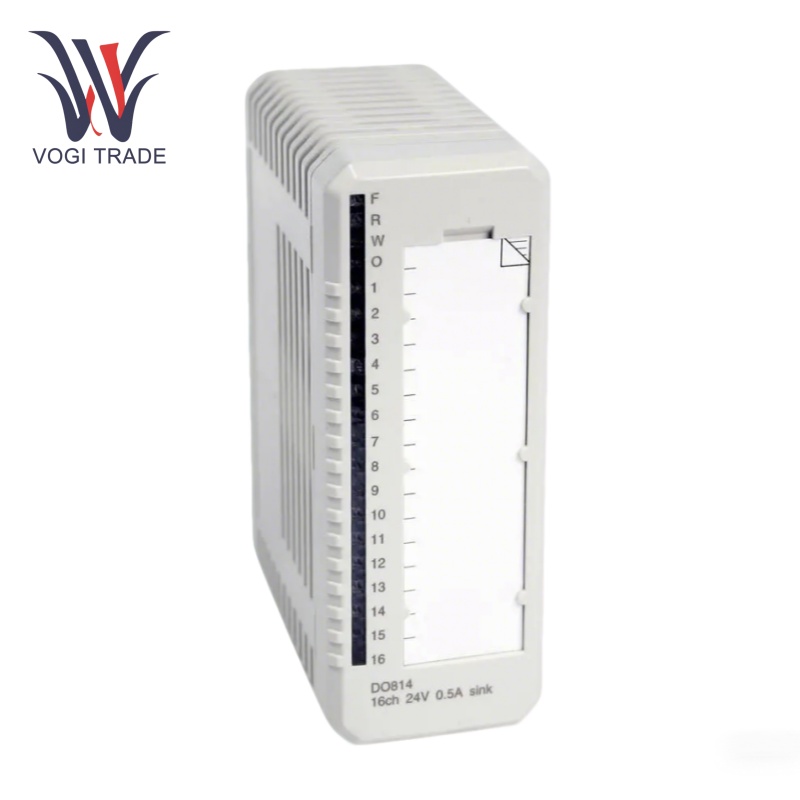

แบรนด์: ABBคำอธิบาย: โมดูลเอาต์พุตดิจิตอลเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 6ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB DO814 เสนอการลัดวงจรและการป้องกันแรงดันไฟฟ้ามากเกินไปสำหรับแต่ละช่องสัญญาณเอาต์พุตและไฟ LED สถานะเอาต์พุต เมื่อแรงดันไฟฟ้าหายไปการป้อนข้อมูลการควบคุมแรงดันไฟฟ้าของกระบวนการจะสร้างสัญญาณข้อผิดพลาดซึ่งสามารถอ่านได้ผ่านบัสโมดูล
| ผลิต |
ABB |
| หมายเลขรุ่น |
DO814 |
| หมายเลขสั่งซื้อ |
bur001455r1 |
| แคตตาล็อก |
800 |
| ประเทศต้นกำเนิด |
สวีเดน |
| รหัส HS |
7326909000 |
| มิติ |
18 ซม.*18 ซม.*12 ซม. |
| มิติการบรรจุ |
20 ซม.*20 ซม.*14m |
| น้ำหนัก |
2 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
ข้อมูลจำเพาะสัญญาณ:24 ใน DC
กำลังการผลิตปัจจุบัน: 0.5 A.
จำนวนช่อง:16 - ช่องสัญญาณดิจิตอลช่องออกแบ่งออกเป็นสองกลุ่มที่แยกได้โดยมีช่องสัญญาณ 8 ช่องและอินพุตการควบคุมการควบคุมแรงดันไฟฟ้า 1 รายการในแต่ละกลุ่ม
แรงดันฉนวนที่ได้รับการจัดอันดับ:50 V.
แรงดันไฟฟ้าทดสอบอิเล็กทริก:500 V และ
การกระจายพลังงาน:2.1 W.
การบริโภคในปัจจุบัน:80 mA สำหรับ +5 V Module Bus
อุณหภูมิการทำงาน:0 - +55 ° C
อุณหภูมิการจัดเก็บ:- 40 - +70 ° C
คลาสป้องกัน:IP20.
อินเทอร์เฟซการสื่อสาร:มันสามารถใช้กับ MTUs เช่น TU810, TU812, TU814, TU830, TU833 หรือ TU838
ลักษณะการทำงาน
การป้องกันเอาท์พุท:แต่ละช่องสัญญาณออกพร้อมการป้องกันการลัดวงจรการป้องกันแรงดันไฟฟ้าและการป้องกันอุณหภูมิมากเกินไป ABB DO814 สามารถปกป้องโมดูลและอุปกรณ์ภายนอกจากความเสียหาย
การแยกด้วยแสง:การแยกแสงของ ABB DO814 สามารถใช้ประโยชน์จากสิ่งกีดขวางสูงของออปติคัลต่ำเพื่อให้วงจรสนามและระบบควบคุมและการรบกวนจากสภาพแวดล้อมของสนามแยกได้อย่างมีประสิทธิภาพ
การตรวจสอบสถานะเอาต์พุต:แต่ละช่องสัญญาณเอาต์พุตของ ABB DO814 มีไฟ LED สถานะเอาต์พุตซึ่งสามารถแสดงสถานะการทำงานของแต่ละช่องทางได้อย่างสังหรณ์ใจ
กระบวนการควบคุมแรงดันไฟฟ้า:อินพุตสำหรับการควบคุมแรงดันไฟฟ้าของกระบวนการ (หนึ่งต่อกลุ่มของช่องสัญญาณเอาต์พุต) มันจะทำให้เกิดสัญญาณข้อผิดพลาดของช่องสัญญาณที่สามารถอ่านได้ผ่านบัสโมดูลถ้าเราสูญเสียแรงดันไฟฟ้านี้
พื้นที่แอปพลิเคชัน
การควบคุมกระบวนการอุตสาหกรรม:ABB DO814 ยังใช้ในระบบควบคุมกระบวนการอุตสาหกรรมรวมถึงการควบคุมวาล์วปั๊มและมอเตอร์ในสารเคมีปิโตรเลียมและอุตสาหกรรมอื่น ๆ สามารถควบคุมสถานะการหยุดเริ่มต้นและสถานะการทำงานของอุปกรณ์เหล่านี้ได้อย่างแม่นยำเพื่อให้แน่ใจว่าการทำงานที่มั่นคงของกระบวนการผลิตทั้งหมด
อุปกรณ์อัตโนมัติจากโรงงาน:ในสายการผลิตอัตโนมัติของโรงงาน ABB DO814 สามารถใช้ในการควบคุมสายพานลำเลียงแขนหุ่นยนต์วาล์วโซลินอยด์และอุปกรณ์อื่น ๆ ตระหนักถึงอุปกรณ์การผลิตที่แม่นยำในการควบคุมการควบคุมและการประสานงานปรับปรุงประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์
ระบบการจัดการอาคาร:ABB DO814 ยังสามารถนำไปใช้กับระบบการจัดการอาคารเพื่อรับรู้ฟังก์ชั่นเช่นการควบคุมการเปิดและปิดหน้าต่างการทำงานระบบปรับอากาศแสงลิฟต์และการทำงานของอุปกรณ์อื่น ๆ ซึ่งช่วยปรับปรุงระดับการจัดการอัจฉริยะและการประหยัดพลังงานของอาคาร
