เอบีบี ได04

รายละเอียด

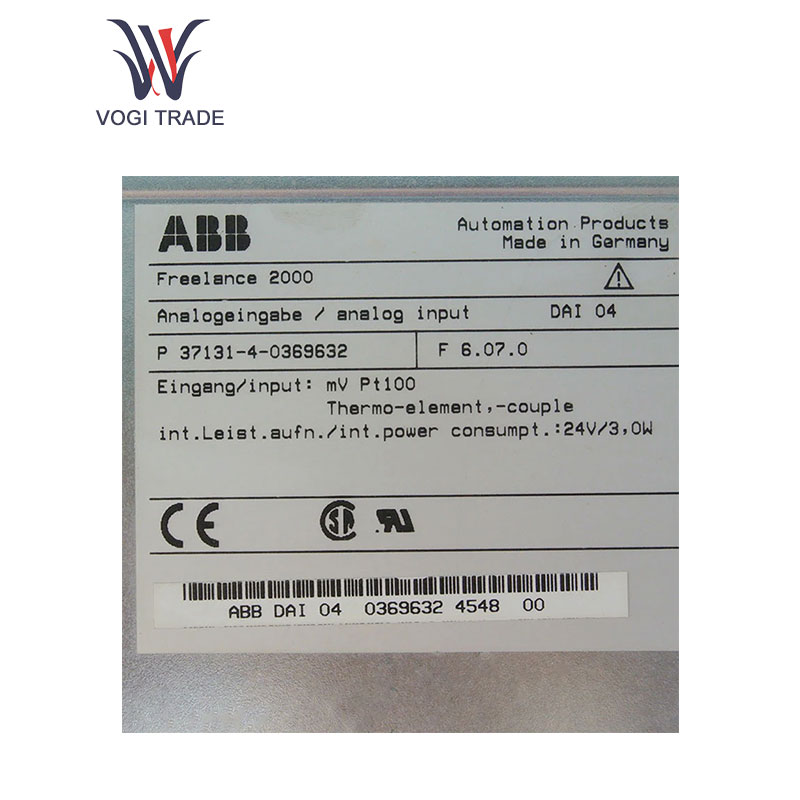

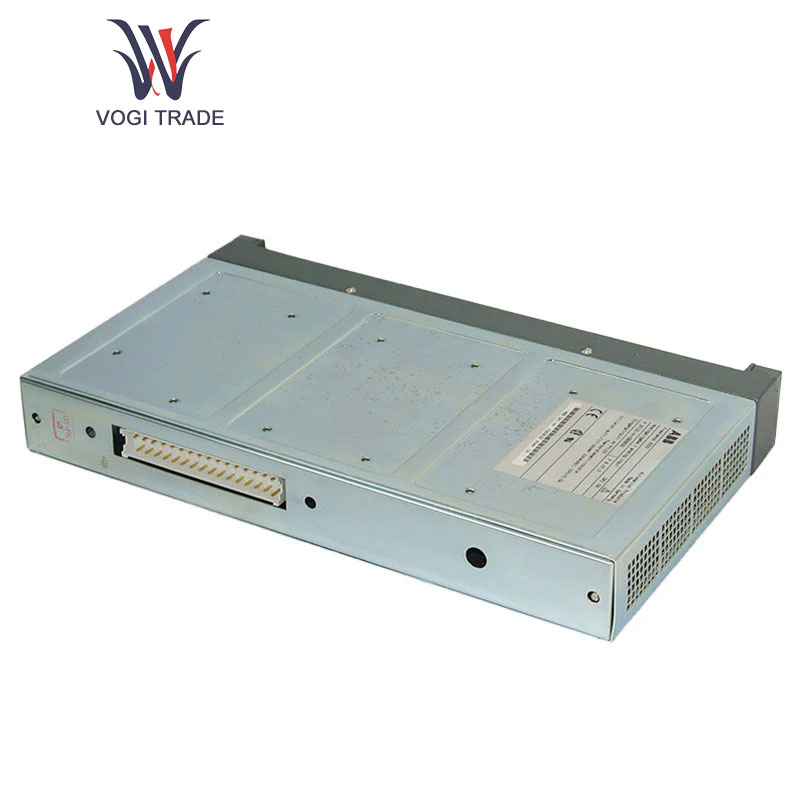

เอกสารทางเทคนิค ABB DAI04

ผลิตภัณฑ์

ABB DAI04 เป็นโมดูลอินพุตดิบแบบอะนาล็อกเต็มรูปแบบที่ออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรม โมดูลอินพุตนี้ประมวลผลสัญญาณอะนาล็อกต่างๆ และแปลงเป็นรูปแบบสัญญาณที่ปฏิบัติการได้ภายในอุปกรณ์เพื่อการประมวลผลและการวิเคราะห์เพิ่มเติม เพื่อให้สามารถตรวจสอบและควบคุมกระบวนการทางอุตสาหกรรมได้อย่างเหมาะสม

ข้อมูลจำเพาะทางเทคนิค

ช่องสัญญาณเข้า

โมดูลอินพุต ABB DAI04 มีช่องอินพุตอะนาล็อกอิสระ 4 ช่อง ซึ่งสามารถรับสัญญาณอะนาล็อกหลายแหล่งในเวลาเดียวกัน พร้อมความแม่นยำในการรับข้อมูลแบบช่องต่อช่องที่ยอดเยี่ยม ประเภทสัญญาณและช่วง: รองรับแรงดันไฟฟ้าอินพุตในช่วง 0 ถึง 10V หรือ 4 ถึง 20mA เพื่อตอบสนองความต้องการสัญญาณเอาต์พุตของเซ็นเซอร์อุตสาหกรรมส่วนใหญ่ ความแม่นยำของแรงดันไฟฟ้าอินพุตคือ ± 0.1% และความแม่นยำของอินพุตปัจจุบันคือ ± 0.2% ทำให้มั่นใจในความถูกต้องและความน่าเชื่อถือของข้อมูลที่รวบรวม

ปณิธาน

ระบบ ABB DAI04 มีความละเอียดสูง สัญญาณแรงดันไฟฟ้าถึง 12 บิตและสัญญาณปัจจุบันถึง 11 บิต ได้ มันสามารถตรวจจับการเปลี่ยนแปลงเล็กน้อยในปริมาณแอนะล็อก และให้ข้อมูลพื้นฐานที่มีรายละเอียดพอสมควรสำหรับการควบคุมกระบวนการทางอุตสาหกรรม

อัตราการสุ่มตัวอย่าง

ABB DAI04 สามารถตั้งค่าได้อย่างแข็งขันภายในอัตราที่กำหนด สูงสุด 1,000 ครั้ง/วินาที และสามารถปรับให้เหมาะสมตามความถี่ในการรับข้อมูลในการใช้งานทางอุตสาหกรรมต่างๆ สามารถปรับให้เข้ากับกระบวนการไดนามิกที่มีวิวัฒนาการแบบสุ่มและกระบวนการที่ค่อนข้างคงที่และคงที่ได้อย่างมีประสิทธิภาพ

ลักษณะการทำงาน

การปรับสภาพสัญญาณและการกรอง

ABB DAI04 มีวงจรปรับสภาพสัญญาณในตัวเพื่อขยายและกรองสัญญาณอะนาล็อกอินพุต ซึ่งสามารถประมวลผลล่วงหน้าและกำจัดส่วนประกอบเสียงรบกวนและการรบกวนในสัญญาณได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจในคุณภาพของสัญญาณ และช่วยให้ได้รับความเสถียร และข้อมูลที่ถูกต้องในระหว่างขั้นตอนการได้มา

ฟังก์ชั่นการวินิจฉัย

ABB DAI04 มีฟังก์ชันการวินิจฉัยตัวเองทั่วทั้งระบบ ซึ่งสามารถติดตามสถานะการทำงานของโมดูลได้แบบเรียลไทม์ รวมถึงสถานะการเชื่อมต่อช่องสัญญาณ พื้นที่เกินช่วงของสัญญาณอินพุต และสัญญาณภายในเป็นปกติหรือไม่ เมื่อตรวจพบความผิดปกติใดๆ ข้อผิดพลาดเหล่านี้จะถูกส่งกลับไปยังระบบควบคุมทันทีผ่านไฟแสดงสถานะหรืออินเทอร์เฟซการสื่อสาร ซึ่งสะดวกมากสำหรับเจ้าหน้าที่ซ่อมบำรุงที่ต้องการระบุและล้างข้อผิดพลาดอย่างรวดเร็ว จึงช่วยลดเวลาหยุดทำงานให้เหลือน้อยที่สุด

อินเตอร์เฟซการสื่อสาร

ระบบควบคุมโฮสต์ ABB DAI04 ใช้โหมดอินเทอร์เฟซการสื่อสารมาตรฐาน เช่น Profibus-DP มีโปรโตคอลการสื่อสารที่เกี่ยวข้อง รับรู้การสื่อสารข้อมูลความเร็วสูง เสถียร และเชื่อถือได้ และผสานรวมเข้ากับเครือข่ายระบบอัตโนมัติทางอุตสาหกรรมที่มีอยู่ได้อย่างราบรื่น และทำงานร่วมกับอุปกรณ์อื่นๆ 4. การติดตั้งและใช้งาน วิธีการติดตั้ง: ใช้การติดตั้งรางนำมาตรฐาน ซึ่งสามารถติดตั้งบนรางนำในตู้ควบคุมอุตสาหกรรมได้ทันที ช่วยประหยัดพื้นที่และเวลาในการติดตั้งได้มาก และอำนวยความสะดวกในการถอดแยกชิ้นส่วนและบำรุงรักษาโมดูลอย่างราบรื่น

วิธีการเดินสายไฟ

ABB DAI04 ให้การระบุเทอร์มินัลที่ชัดเจนและเข้าใจง่าย ซึ่งสะดวกสำหรับผู้ใช้ในการเชื่อมต่อสายเคเบิลของแหล่งสัญญาณอะนาล็อกอย่างถูกต้อง ให้ความสนใจกับข้อกำหนดเฉพาะของสายเคเบิลและข้อกำหนดในการป้องกันเมื่อเดินสายเพื่อให้มั่นใจในคุณภาพและความเสถียรของการส่งสัญญาณ

การกำหนดค่าและการเขียนโปรแกรม

ตามความต้องการ คุณต้องใช้ซอฟต์แวร์การเขียนโปรแกรมหรือเครื่องมือกำหนดค่าคอมพิวเตอร์โฮสต์เพื่อตั้งค่าพารามิเตอร์โมดูล เช่น การเลือกประเภทสัญญาณ การตั้งค่าอัตราการสุ่มตัวอย่าง การกำหนดค่าพารามิเตอร์การสื่อสาร ฯลฯ เพื่อให้แน่ใจว่าโมดูลตรงตามข้อกำหนดการควบคุมของอุตสาหกรรมเฉพาะ สถานการณ์การใช้งาน

ฟิลด์แอปพลิเคชัน

โมดูลอินพุตแบบอะนาล็อก ABB DAI04 ใช้กันอย่างแพร่หลายในระบบควบคุมอัตโนมัติในด้านพลังงาน เคมี ปิโตรเลียม โลหะวิทยา ยา อาหารและเครื่องดื่ม และสาขาอุตสาหกรรมอื่นๆ ใช้เพื่อรวบรวมสัญญาณอะนาล็อก (เช่น อุณหภูมิ ความดัน การไหล ฯลฯ) ที่ส่งออกโดยเซ็นเซอร์ต่างๆ และจัดเตรียมข้อมูลพื้นฐานที่สำคัญสำหรับการตรวจสอบ การปรับแต่งอย่างละเอียด และการเพิ่มประสิทธิภาพของกระบวนการผลิตทางอุตสาหกรรม ซึ่งจะช่วยปรับปรุงประสิทธิภาพการผลิต ทำให้มั่นใจในผลิตภัณฑ์ คุณภาพและลดต้นทุนการผลิต ครองตำแหน่งที่สำคัญและหลีกเลี่ยงไม่ได้ในกระบวนการระบบอัตโนมัติทางอุตสาหกรรม
