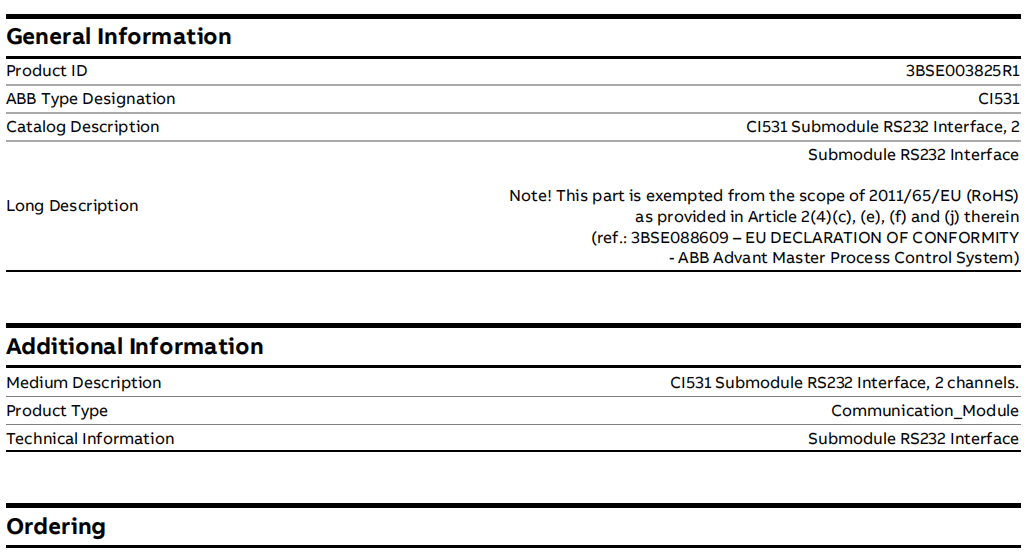

ยี่ห้อ: ABBคำอธิบาย: อินเทอร์เฟซโมดูลย่อย RS232สภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง:10เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินABB CI531 เป็นส่วนประกอบส่วนขยายการสื่อสารแบบอนุกรมเฉพาะในระบบควบคุมกระบวนการแบบกระจาย ABB Advant Master 3BSE003825R1 หมายถึง Submodule RS232 Interface จำนวน 2 ช่องสัญญาณ ฟังก์ชันหลักคือการจัดเตรียมพอร์ตการสื่อสารอนุกรมแบบอะซิงโครนัสอิสระสองพอร์ตที่เป็นไปตามมาตรฐาน EIA-232 สำหรับคอนโทรลเลอร์ Advant Controller 410/450 series
| ผลิต |
เอบีบี |
| หมายเลขรุ่น |
ซีไอ531 |
| หมายเลขการสั่งซื้อ |
3BSE003825R1 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
85371000 |
| มิติ |
12*2*25ซม |
| มิติการบรรจุ |
14*4*27ซม |
| น้ำหนัก |
0.5กก |
ภาพรวมผลิตภัณฑ์

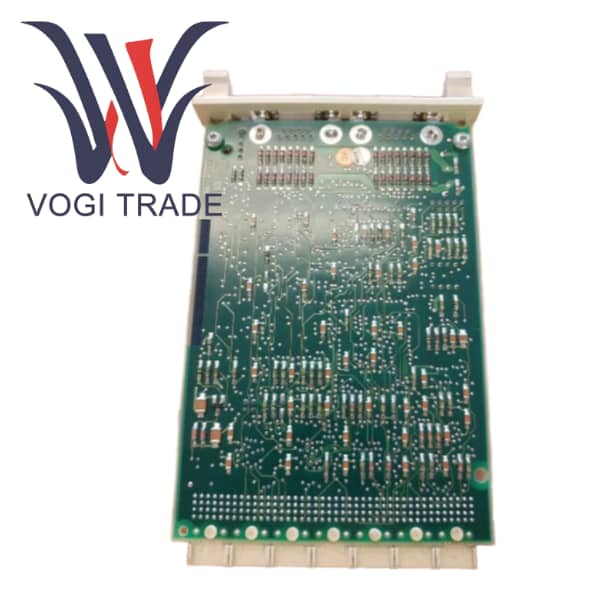

CI531 เป็นส่วนประกอบส่วนขยายการสื่อสารแบบอนุกรมเฉพาะในระบบควบคุมกระบวนการแบบกระจาย ABB Advant Master 3BSE003825R1 หมายถึง Submodule RS232 Interface จำนวน 2 ช่องสัญญาณ ฟังก์ชันหลักคือการจัดเตรียมพอร์ตการสื่อสารอนุกรมแบบอะซิงโครนัสอิสระสองพอร์ตที่เป็นไปตามมาตรฐาน EIA-232 สำหรับคอนโทรลเลอร์ Advant Controller 410/450 series
ในด้านระบบอัตโนมัติทางอุตสาหกรรม แม้ว่าอีเธอร์เน็ตจะกลายเป็นกระแสหลัก แต่ก็ยังมีอุปกรณ์อัจฉริยะที่ล้าสมัยจำนวนมากที่รองรับเฉพาะ RS-232 เป็นเพียงอินเทอร์เฟซการสื่อสารเพียงอย่างเดียว โมดูล CI531 ได้รับการออกแบบมาอย่างแม่นยำเพื่อตอบสนองความต้องการในการใช้งานร่วมกับอุปกรณ์ที่ไม่ได้มาตรฐานหรืออุปกรณ์รุ่นเก่า เนื่องจากเป็นโมดูลย่อย โดยปกติจะต้องแทรกลงในสล็อตเฉพาะของโมดูลการสื่อสารหลัก โดยโมดูลหลักจะมีการเชื่อมต่อแบ็คเพลนและความสามารถในการประมวลผลขั้นพื้นฐาน ในขณะที่ CI531 มุ่งเน้นไปที่การจัดการการส่งและการรับสัญญาณ RS-232 ที่เลเยอร์กายภาพ
การเปรียบเทียบข้อดีและข้อเสีย
ข้อดี
ในฐานะส่วนประกอบ ABB ดั้งเดิม CI531 ได้ผ่านการทดสอบสภาพแวดล้อมทางอุตสาหกรรมอย่างเข้มงวด เพื่อให้มั่นใจว่าการทำงานมีความเสถียรภายใต้สภาวะที่ไม่เอื้ออำนวย เช่น การรบกวนทางแม่เหล็กไฟฟ้า และการเปลี่ยนแปลงของอุณหภูมิ
ระบบ DCS สามารถตรวจสอบสถานะได้ และสามารถเขียนโปรแกรมการสื่อสารได้โดยตรงในตรรกะการควบคุมของคอนโทรลเลอร์ ทำให้เกิดการจัดการแบบรวมตั้งแต่ฮาร์ดแวร์ไปจนถึงซอฟต์แวร์
3BSE003825R1 ช่วยให้โรงงานสามารถรวมอุปกรณ์อนุกรมใหม่หรือรุ่นเก่าได้อย่างง่ายดายโดยไม่ต้องเปลี่ยน DCS ทั้งหมด ซึ่งจะช่วยยืดอายุการใช้งานของระบบ
ข้อเสีย
แพลตฟอร์มนี้มีการพึ่งพาอย่างมาก ค่านี้เชื่อมโยงกับแพลตฟอร์ม Advant Master/AC 400 โดยสมบูรณ์ ไม่มีประโยชน์สำหรับโครงการหรือระบบใหม่ของแบรนด์อื่น
ฟังก์ชันเดียวจะมีอินเทอร์เฟซ RS-232 ที่เลเยอร์ฟิสิคัลเท่านั้น งานแยกวิเคราะห์โปรโตคอลทั้งหมดต้องการให้ผู้ใช้ตั้งโปรแกรมและนำไปใช้ด้วยตนเอง ซึ่งจะเพิ่มความซับซ้อนในการพัฒนาแอปพลิเคชัน
RS-232 นั้นเป็นมาตรฐานการสื่อสารแบบจุดต่อจุด ระยะสั้น และอัตราต่ำ ซึ่งค่อยๆ ถูกแทนที่ด้วย RS-485, อีเธอร์เน็ต และแม้แต่เทคโนโลยีไร้สายในเครือข่ายอุตสาหกรรมสมัยใหม่
คู่มือการติดตั้ง
การเตรียมการก่อนการติดตั้ง
ยืนยันความเข้ากันได้ของโมดูลหลัก จำเป็นต้องยืนยันว่าโมดูลการสื่อสารหลักที่คุณใช้มีช่องโมดูลย่อยและเฟิร์มแวร์รองรับ CI531
ขั้นตอนการติดตั้ง
ขั้นตอนที่ 1: สวมสายรัดข้อมือป้องกันไฟฟ้าสถิต ค้นหาช่องโมดูลย่อยบนโมดูลการสื่อสารหลัก
ขั้นตอนที่ 2: จัดแนวโมดูลย่อย CI531 ให้ตรงกับช่องแล้วกดลงอย่างระมัดระวังในแนวตั้งจนกว่าจะเข้าที่และล็อคจนสุด
ขั้นตอนที่ 3: ใช้สกรูเพื่อยึด CI531 เข้ากับโมดูลหลัก

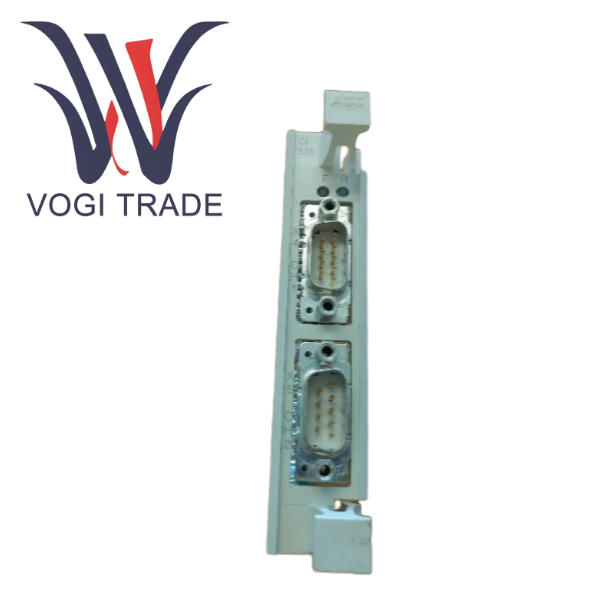

ขั้นตอนที่ 4: ใช้สายเคเบิล RS-232 ที่เหมาะสมเพื่อเชื่อมต่ออุปกรณ์ภาคสนามเข้ากับพอร์ตช่องสัญญาณที่สอดคล้องกันบนแผงด้านหน้า CI531 อย่าลืมยืนยันคำจำกัดความของพิน
ขั้นตอนที่ 5: ในซอฟต์แวร์ Composer/PG2 ให้ค้นหาโมดูลการสื่อสารหลักที่เกี่ยวข้อง เพิ่มโมดูลย่อย CI531 ภายใต้การกำหนดค่าฮาร์ดแวร์ และตั้งค่าพารามิเตอร์การสื่อสารที่ถูกต้องสำหรับแต่ละช่องสัญญาณ
ประเด็นสำคัญที่ควรทราบ
ป้องกันไฟฟ้าสถิต การทำงานใดๆ ของโมดูลอิเล็กทรอนิกส์จะต้องเป็นไปตามกฎข้อบังคับการป้องกัน ESD
CI531 เป็นโมดูลย่อยและไม่สามารถทำงานได้อย่างอิสระ จะต้องแนบไปกับโมดูลหลักที่เข้ากันได้
ข้อผิดพลาดในการเดินสายไฟของ RS-232 เป็นสาเหตุที่พบบ่อยที่สุดของความล้มเหลวในการสื่อสาร ต้องแน่ใจว่าได้เชื่อมต่อข้าม
ระยะการสื่อสารที่เชื่อถือได้สูงสุดของมาตรฐาน RS-232 คือประมาณ 15 เมตร หากต้องการระยะทางที่ไกลกว่านี้ ควรพิจารณาใช้ RS-485 หรือตัวแปลง RS-232/485 ภายนอก
ABB จะจัดให้มีไลบรารีของบล็อกการทำงานสำหรับการสื่อสารแบบอนุกรม แต่วิศวกรในการแยกวิเคราะห์โปรโตคอลเฉพาะจำเป็นต้องเขียนโดยวิศวกรเองตามคู่มืออุปกรณ์
