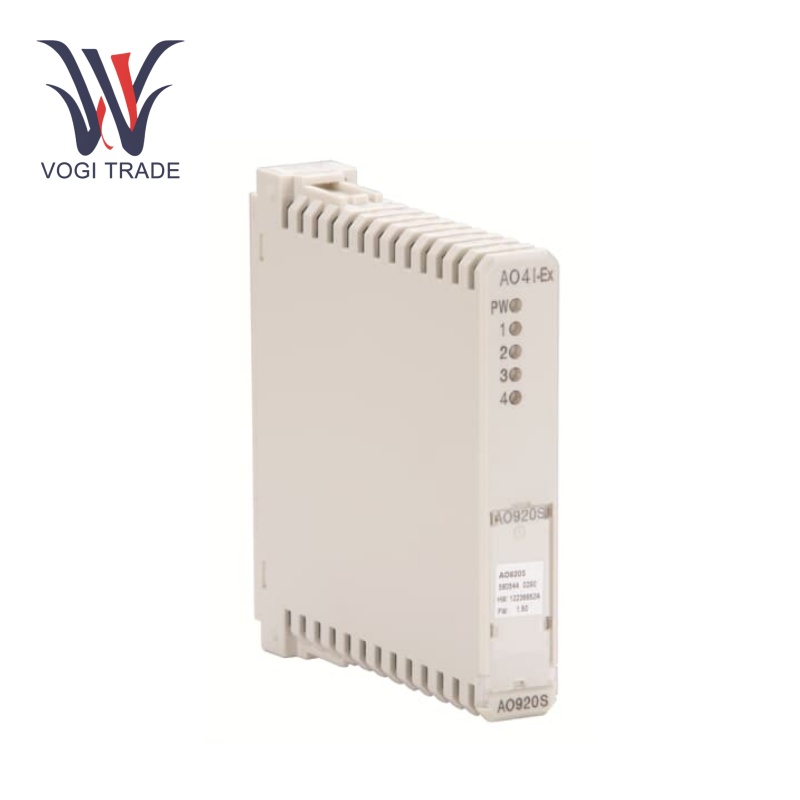

ABB AO920S

พารามิเตอร์การทำงาน

แหล่งจ่ายไฟ: แหล่งจ่ายไฟ 24V DC

ช่องสัญญาณเอาต์พุต: สี่ช่องสัญญาณเอาต์พุต

การประมวลผลสัญญาณ: แต่ละช่องจะติดตั้งตัวแปลงดิจิตอล 16 บิตเป็นแบบอะนาล็อก

ช่วงสัญญาณเอาต์พุต:4 - 20 Ma เอาต์พุตช่วงปัจจุบัน

ปณิธาน: ด้วยความละเอียด 12 - บิต

โหลดอิมพีแดนซ์: สามารถจัดการกับความต้านทานโหลดได้สูงสุด 500 Ω

คุณสมบัติของผลิตภัณฑ์

การสร้างสัญญาณที่แม่นยำ: วัตถุประสงค์หลักของ ABB AO920S คือการให้เอาต์พุตแบบอะนาล็อก 4 - 20 MA ที่แม่นยำโดยการควบคุมสัญญาณดิจิตอลจากคอนโทรลเลอร์ เอาต์พุตมีความแม่นยำ 100% เพราะนี่เป็นฟังก์ชั่นที่แม่นยำมากที่แปลงการอ่านเป็นค่าที่ต้องการควบคุม ในกระบวนการผลิตสามารถแปลงคำสั่งเหล่านี้สำหรับความเร็วมอเตอร์หรือตำแหน่งแขนหุ่นยนต์เป็นสัญญาณปัจจุบันที่ต้องการ

ความซ้ำซ้อน: ABB AO920s ที่มีความซ้ำซ้อนในอำนาจและการสื่อสาร คุณลักษณะความซ้ำซ้อนดังกล่าวเพิ่มความปลอดภัยและความน่าเชื่อถืออีกชั้นหนึ่ง ในกรณีของแอพพลิเคชั่นอุตสาหกรรมที่สำคัญเช่นการผลิตพลังงานหรือโรงกลั่นน้ำมันซึ่งระบบการหยุดทำงานอาจมีค่าใช้จ่ายสูงระบบซ้ำซ้อนทำให้มั่นใจได้ว่าการทำงานอย่างต่อเนื่องในกรณีที่แหล่งพลังงานหรือลิงก์การสื่อสารหนึ่งล้มเหลว

ความสามารถในการวินิจฉัย: ABB AO920s สามารถมีคุณสมบัติการวินิจฉัยในตัวที่ตรวจสอบสุขภาพของโมดูลและสัญญาณเอาต์พุต มันมีความสามารถในการตรวจจับความผิดพลาดเช่นวงจรลัดและวงจรเปิดในสายเคเบิลเอาต์พุต ด้วยการตรวจจับการลัดวงจรโมดูลสามารถแจ้งระบบควบคุมและอำนวยความสะดวกในการบำรุงรักษาที่รวดเร็วเพื่อหลีกเลี่ยงความเสียหายต่ออุปกรณ์ที่เชื่อมต่อเพิ่มเติม

การกำหนดค่าร้อนและฟังก์ชั่นการแลกเปลี่ยนร้อน: ABB AO920s รองรับการกำหนดค่าร้อนในการรันฟังก์ชั่นการแลกเปลี่ยนร้อน นอกจากนี้คุณสมบัติการแลกเปลี่ยนร้อนช่วยให้สามารถแทนที่โมดูลในขณะที่ระบบทำงานอยู่แล้ว ความรู้ดังกล่าวมีค่าอย่างยิ่งในภาคส่วนที่การดำเนินงานแบบไม่หยุดเป็นสิ่งจำเป็นเพื่อลดการหยุดทำงานและลดความเสียหายต่อการสูญเสียการผลิต

การควบคุมแอคทูเอเตอร์:ความสามารถของ ABB AO920S ในการผลิตสัญญาณเอาต์พุตแบบอะนาล็อกช่วยให้สามารถควบคุมแอคทูเอเตอร์ได้อย่างมีประสิทธิภาพซึ่งจำเป็นสำหรับการควบคุมพารามิเตอร์ตัวแปรในกระบวนการอุตสาหกรรม

การแยกตัว: กำจัดเสียงรบกวนระหว่างเอาท์พุทบัสและพลังงาน

การติดตั้ง

การติดตั้ง: โมดูลได้รับการออกแบบมาเพื่อให้พอดีกับรางดินสำหรับการติดตั้งโมดูลอย่างง่ายในแผงควบคุมอุตสาหกรรม

สายไฟ:การเดินสายของ ABB AO920s มีความสำคัญอย่างยิ่งเนื่องจากต้องเชื่อมต่อกับทั้งคอนโทรลเลอร์และอุปกรณ์เอาต์พุต สัญญาณ 4 - 20 mA เหล่านี้มีป้ายกำกับอย่างชัดเจนในเทอร์มินัลเอาต์พุตและควรเชื่อมต่อเทอร์มินัลพลังงานตามลำดับ สายไฟที่คุณใช้ควรมีการป้องกัน EMS ที่เพียงพอเพื่อป้องกันเสียงรบกวนทางไฟฟ้า สายเคเบิลยาว: สายเคเบิลยาวจะต้องถูกนำมาใช้เนื่องจากเอฟเฟกต์สายเคเบิลยาวจะส่งผลต่อคุณภาพของสัญญาณ

การกำหนดค่า: หลังจากการติดตั้งทางกายภาพต้องมีการกำหนดค่าโมดูลในระบบควบคุม โดยทั่วไปแล้วการกำหนดค่านี้เกี่ยวข้องกับการตั้งค่าพารามิเตอร์เช่นช่วงสัญญาณเอาต์พุตที่อยู่ในเครือข่ายการสื่อสารและการตั้งค่าความซ้ำซ้อนใด ๆ

ช่วงแอปพลิเคชัน

การควบคุมกระบวนการ: ควบคุมแอคทูเอเตอร์ในอุตสาหกรรมเคมีปิโตรเคมีและเวชภัณฑ์

พลังงาน: จากการให้อาหารแอคทูเอเตอร์ไปยังโรงไฟฟ้าและกริด

ระบบความปลอดภัย: การรวมเข้ากับระบบความปลอดภัยที่มีการควบคุมแอคทูเอเตอร์ที่เข้มงวดในสภาพแวดล้อมที่เป็นอันตราย

การแก้ไขปัญหา

การตรวจจับข้อผิดพลาด:ABB AO920s เป็นบรรทัดแรกของการป้องกันด้วยการสร้าง - ในฟังก์ชั่นการวินิจฉัย ตรวจพบสั้น ๆ ในการเดินสายเอาต์พุตนำไปสู่สัญญาณข้อผิดพลาดที่สร้างขึ้นโดยโมดูลหากตรวจพบวงจรเปิด หากสัญญาณเอาท์พุทถูกขัดจังหวะก็ควรแจ้งระบบควบคุมในกรณีที่โมดูลหยุดทำงานเนื่องจากแหล่งจ่ายไฟหรือข้อผิดพลาดในการสื่อสาร

ปัญหาที่เกี่ยวข้องกับสัญญาณ:การแก้ไขปัญหาสัญญาณหากสัญญาณเอาต์พุตไม่ผ่านสัญญาณไปยังอุปกรณ์อื่น ๆ ตรวจสอบว่าการเชื่อมต่ออุปกรณ์เอาต์พุตเชื่อมต่ออย่างถูกต้องหรือไม่ ตรวจสอบให้แน่ใจว่าสายไฟเชื่อมต่ออย่างถูกต้องและไม่แตกหักและความต้านทานการโหลดนั้นไม่ได้อยู่นอกขอบเขต

ปัญหาการสื่อสาร: ในความผิดพลาดที่เกี่ยวข้องกับการสื่อสารตรวจสอบสายการสื่อสารสำหรับความเสียหายหรือขั้วหลวม ตรวจสอบว่าการตั้งค่าการสื่อสารและระบบควบคุมได้รับการกำหนดค่าอย่างถูกต้อง

ความผิดพลาดเฉพาะของโมดูล: หากโมดูลเองดูเหมือนจะทำงานผิดปกติให้ตรวจสอบแหล่งจ่ายไฟเพื่อให้แน่ใจว่าอยู่ในรายละเอียดที่ถูกต้อง นอกจากนี้คุณยังสามารถแทนที่ AO920s ด้วยโมดูลที่ดีที่รู้จักเพื่อทดสอบว่าเป็นปัญหาด้านโมดูลหรือไม่
