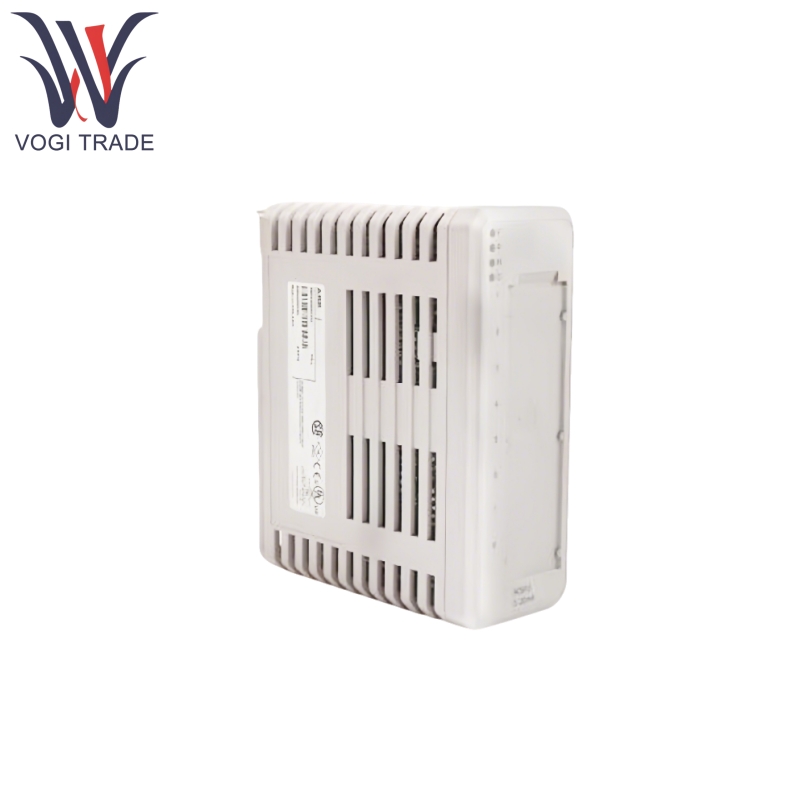

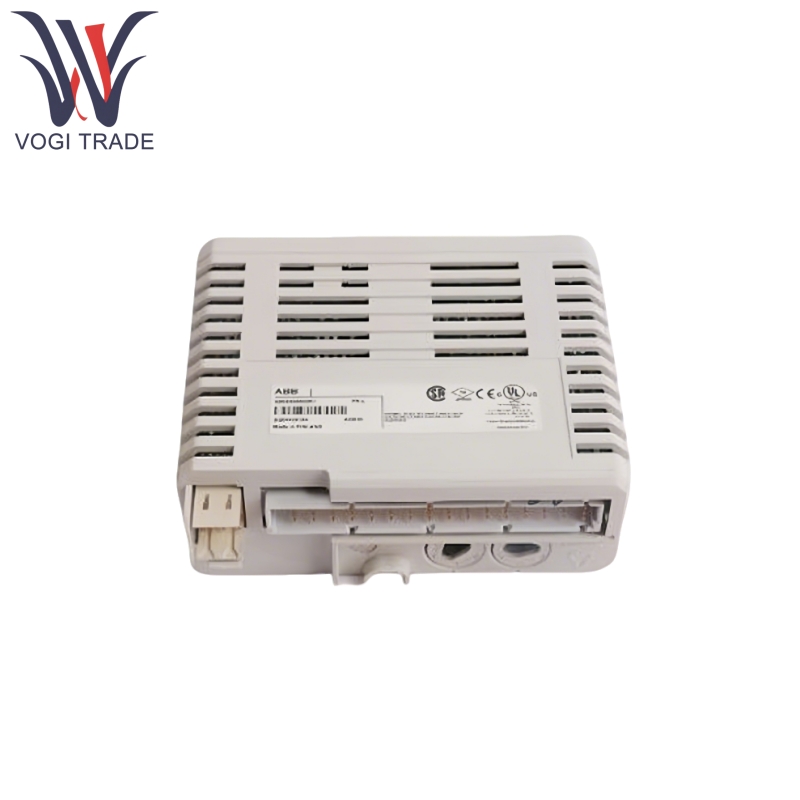

แบรนด์: ABBคำอธิบาย: โมดูลเอาต์พุตแบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB AO810V2 3BSE038415R1 เป็นรุ่นอัพเกรดของ AO810 โดยมีฟังก์ชั่นหลักของการแปลงสัญญาณควบคุมดิจิตอลอย่างแม่นยำให้เป็นสัญญาณอะนาล็อกสำหรับการขับขี่และควบคุมแอคชูเอเตอร์ในไซต์อุตสาหกรรม มุ่งเน้นไปที่ความน่าเชื่อถือและความยืดหยุ่นในสถานการณ์ระบบอัตโนมัติอุตสาหกรรมสามารถรวมเข้ากับระบบควบคุมได้อย่างราบรื่นเช่น ABB 800XA และยังเข้ากันได้กับระบบ PLC/DCS หลัก มีการใช้กันอย่างแพร่หลายในการควบคุมกระบวนการและเขตข้อมูลการควบคุมอุปกรณ์
| ผลิต |
ABB |
| หมายเลขรุ่น |
AO810V2 |
| หมายเลขสั่งซื้อ |
3BSE038415R1 |
| แคตตาล็อก |
S800 I/O |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8471800000 |
| มิติ |
12*10*6 ซม. |
| น้ำหนัก |
0.2kg |
คุณสมบัติของผลิตภัณฑ์
ABB AO810V2 3BSE038415R1 คุณสมบัติ 8 ช่องสัญญาณอะนาล็อกอิสระซึ่งแต่ละช่องสามารถกำหนดค่าเป็นรายบุคคลสำหรับประเภทและช่วงเอาท์พุททำให้สามารถควบคุมแอคชูเอเตอร์หลายตัวพร้อมกันได้
มันมีความละเอียด 16 บิตเพื่อให้มั่นใจว่ามีข้อผิดพลาดในการแปลงน้อยที่สุดระหว่างสัญญาณดิจิตอลและแบบอะนาล็อกตรงตามข้อกำหนดสำหรับการควบคุมความแม่นยำสูง
รองรับการตรวจจับวงจรเปิดและการตรวจจับกระแสเกินทำให้เกิดการแจ้งเตือนความผิดพลาดผ่านไฟแสดงสถานะและสัญญาณเตือนของระบบ เมื่อแรงดันไฟฟ้าซัพพลายลดลงต่ำกว่าเกณฑ์โมดูลจะรายงานความผิดพลาดและบันทึกโดยอัตโนมัติ
สามารถตรวจสอบสถานะฮาร์ดแวร์แบบเรียลไทม์เพื่อให้มั่นใจว่าการทำงานที่มั่นคงในระยะยาว
รองรับการสลับร้อนออนไลน์ช่วยให้สามารถเปลี่ยนโมดูลได้โดยไม่ต้องปิดระบบลดการหยุดทำงานของการบำรุงรักษาและปรับปรุงความพร้อมใช้งานของระบบ
รองรับการสื่อสาร Profibus DP หรืออีเธอร์เน็ตทำให้การรวมเข้ากับ ABB 800XA, PLC ของบุคคลที่สามและระบบ DCS สำหรับการแลกเปลี่ยนข้อมูลแบบเรียลไทม์
ผลิตภัณฑ์โดยใช้หลักการ
ABB AO810V2 สามารถรับคำสั่งควบคุมดิจิตอลจากคอนโทรลเลอร์
ABB AO810V2 แปลงสัญญาณดิจิตอลเป็นสัญญาณอะนาล็อกที่สอดคล้องกันภายในผ่าน DAC 16 บิต (ตัวแปลงดิจิตอลเป็นอะนาล็อก)
ABB AO810V2 ส่งสัญญาณไปยังแอคชูเอเตอร์ผ่านช่องสัญญาณเอาต์พุตเพื่อขับเคลื่อนอุปกรณ์เพื่อดำเนินการที่สอดคล้องกัน
ABB AO810V2 ให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับสถานะช่องไปยังคอนโทรลเลอร์เพื่อสร้างระบบควบคุมวงปิด
แอปพลิเคชันผลิตภัณฑ์
ABB AO810V2 ใช้ในวิศวกรรมเคมีและยาเพื่อควบคุมอุณหภูมิและความดันของภาชนะปฏิกิริยาควบคุมความเร็วของผู้กวนและพลังของเครื่องทำความร้อนและทำให้เกิดปฏิกิริยาเคมีที่มั่นคง
ABB AO810V2 สามารถใช้สำหรับการควบคุมความเร็วกังหันการควบคุมระดับน้ำหม้อไอน้ำหรือการตรวจสอบกระแสไฟฟ้ากระตุ้นการกระตุ้นเพื่อรักษาเสถียรภาพของกริด
ABB AO810V2 สามารถใช้ในน้ำมันและก๊าซเพื่อควบคุมการเปิดวาล์วท่อส่งน้ำมันและแรงดันคอมเพรสเซอร์เพื่อให้แน่ใจว่าประสิทธิภาพและความปลอดภัยของการขนส่งน้ำมันและก๊าซ
ABB AO810V2 สามารถใช้ในการผลิตเชิงกลเพื่อควบคุมอัตราการป้อนของเครื่องมือเครื่องซีเอ็นซีและความดันระบบไฮดรอลิกซึ่งจะเป็นการปรับปรุงความแม่นยำในการประมวลผล
ABB AO810V2 สามารถควบคุมความเร็วพัดลมและการเปิดวาล์วน้ำของหน่วยเครื่องปรับอากาศเพื่อให้ได้การควบคุมอุณหภูมิและความชื้นที่แม่นยำ
พารามิเตอร์ผลิตภัณฑ์
นี่คือ ABB AO810V2 3BSE038415R1 รายละเอียดโมดูลเอาต์พุตอะนาล็อก
| หมวดหมู่พารามิเตอร์ |
พารามิเตอร์เฉพาะ |
| จำนวนช่องสัญญาณเอาต์พุต |
8 (กำหนดค่าได้อย่างอิสระ) |
| ประเภทสัญญาณเอาต์พุต |
ปัจจุบัน: 4-20MA, 0-20MA; แรงดันไฟฟ้า: 0-10V |
| ปณิธาน |
16 บิต (เต็มช่วง) |
| ความสามารถในการโหลด |
สำหรับเอาต์พุตปัจจุบัน: ≤500Ω (แหล่งจ่ายไฟเดียว) 250-850Ω (แหล่งจ่ายไฟคู่, การกำหนดค่าภายนอกที่ต้องการ) |
| เวลาตอบสนอง |
ค่าทั่วไป≤10ms (จากคำสั่งดิจิตอลไปยังเอาต์พุตอะนาล็อกที่เสถียร) |
| ข้อกำหนดด้านแหล่งจ่ายไฟ |
แรงดันไฟฟ้าในการดำเนินงาน: 24V DC (ช่วงความผันผวนที่อนุญาต: 19.2-28.8V DC) การใช้พลังงาน: ประมาณ 3W |
| สภาพแวดล้อมการดำเนินงาน |
อุณหภูมิ: -20 ℃ถึง 60 ℃ (ไม่มีการควบแน่น) ความชื้น: 5% -95% RH (ไม่ใช่การระงับ) |
| ชั้นเรียนป้องกัน |
IP20 (โมดูลเอง) เมื่อติดตั้งในตู้ควบคุมคลาสการป้องกันจะถูกกำหนดโดยตู้ |
