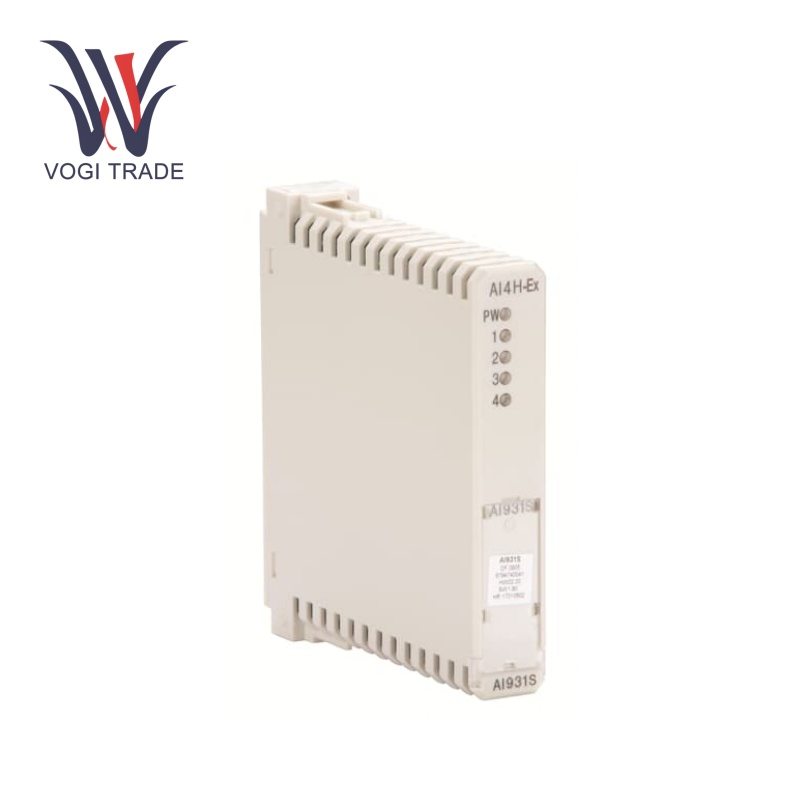

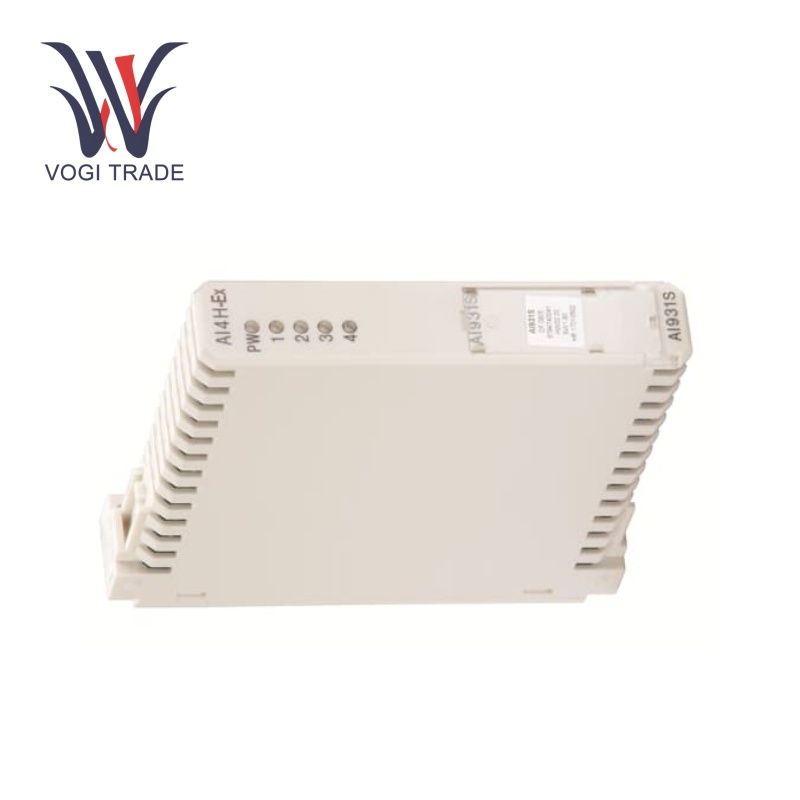

ABB AI931S

พารามิเตอร์การทำงาน

ประเภทสัญญาณอินพุต: 4-20 MA, 0-20 MA, 0-10 ใน

อุณหภูมิการทำงาน:-25 ° C ถึง +70 ° C

ความแม่นยำ:โมดูลมีความแม่นยำสูง± 0.1%

ช่องป้อนข้อมูล: ช่องอินพุตสี่ช่องแต่ละช่องสามารถประมวลผลสัญญาณ 0/4–20 Ma

การประมวลผลสัญญาณ:แต่ละช่องจะติดตั้งตัวแปลงอะนาล็อกเป็นดิจิตอล 16 บิต

แหล่งจ่ายไฟ:โมดูลให้พลังงานกับเครื่องส่งสัญญาณ 2 สาย 4-20 Ma

คุณสมบัติของผลิตภัณฑ์

สัญญาณอินพุตดิจิทัล:ABB AI931S ทำให้สัญญาณอะนาล็อกอินพุตเป็นดิจิทัลที่ 0/4 - 20 Ma เป็นค่าดิจิตอลที่อ่านได้สำหรับระบบควบคุมรวมถึงตัวควบคุมตรรกะที่ตั้งโปรแกรมได้หรือระบบควบคุมแบบกระจาย

การตรวจจับสั้นและแตกหัก: รองรับฟังก์ชั่นการตรวจจับระยะสั้นและหยุดพัก ดังนั้นจึงตรวจจับส่วนใดของสัญญาณอินพุตที่สั้นและขาดไปได้อย่างรวดเร็ว ช่วยให้มั่นใจได้ว่ามีปัญหาดังกล่าวในช่วงต้นเพื่อหลีกเลี่ยงการพังทลายของระบบและการบำรุงรักษาในเวลาที่เหมาะสมสำหรับการหยุดทำงานขั้นต่ำ

การสื่อสารของฮาร์ต:เปิดใช้งานการสื่อสารของเฟรมฮาร์ตผ่าน Fieldbus การสื่อสารของฮาร์ตช่วยให้การสื่อสารแบบสองทิศทางระหว่าง ABB AI931S และอุปกรณ์ฟิลด์ที่เปิดใช้งาน HART สิ่งนี้ช่วยให้โมดูลได้รับสัญญาณอะนาล็อก แต่ยังสื่อสารข้อมูลดิจิตอลในทั้งสองทิศทางรวมถึงสถานะอุปกรณ์ข้อมูลการสอบเทียบและข้อความการวินิจฉัยเพิ่มความสามารถในการควบคุมและการตรวจสอบโดยรวม

การรับสัญญาณอะนาล็อก: โมดูล ABB AI931S ได้รับสัญญาณอะนาล็อกจากอุปกรณ์ฟิลด์และแปลงเป็นรูปแบบดิจิตอลสำหรับการประมวลผลในระบบควบคุม

พลังงานสำหรับเครื่องส่งสัญญาณ: มันให้พลังงานสำหรับเครื่องส่งสัญญาณ 2 สาย 4-20 Ma ที่ใช้พลังงานจากการออกแบบระบบและลดสายไฟง่ายขึ้น

แยกแยก:โมดูลสามารถแยกอินพุตบัสและพลังงานได้ด้วยไฟฟ้าปกป้องระบบต่อไปเช่นเดียวกับสัญญาณ

การติดตั้ง

การติดตั้ง:โมดูลยังติดตั้งได้ง่าย สามารถติดตั้งได้ในตู้อุตสาหกรรมมาตรฐานซึ่งมักจะอยู่บนรางดิน

สายไฟไปยังอุปกรณ์ฟิลด์และระบบควบคุม: การเดินสาย ABB AI931S ไปยังอุปกรณ์ฟิลด์และระบบควบคุมนั้นง่าย เทอร์มินัลมีป้ายกำกับ; อำนวยความสะดวกในการเชื่อมต่อสายสัญญาณ 0/4 -20 mA จากเซ็นเซอร์หรือเครื่องส่งสัญญาณ

การกำหนดค่า: AI931S จะต้องกำหนดค่าในระบบควบคุมหลังจากการติดตั้งทางกายภาพเสร็จสมบูรณ์ เป็นส่วนหนึ่งของกระบวนการนี้คุณอาจต้องกำหนดค่าพารามิเตอร์เช่นช่วงสัญญาณอินพุตการกำหนดช่องและการตั้งค่าการสื่อสาร

Aช่วง pplicle

การควบคุมกระบวนการ: อุตสาหกรรมเคมีปิโตรเคมีและเวชภัณฑ์

การจัดการพลังงาน: กระบวนการวัดและจัดการการใช้พลังงาน

ระบบความปลอดภัยยานยนต์:การทำงานในระบบความปลอดภัยที่เกี่ยวข้องกับการประมวลผลสัญญาณอะนาล็อกที่แม่นยำในสภาพแวดล้อมที่ท้าทาย

การผลิต: ใช้เพื่อตรวจสอบตัวแปรกระบวนการเช่นอุณหภูมิความดันการไหลและระดับ

พลังงานและสาธารณูปโภค: การตรวจสอบและควบคุมอุปกรณ์ในโรงไฟฟ้าและสถานีย่อย

น้ำมันและก๊าซ: สำหรับการควบคุมกระบวนการในอุตสาหกรรมน้ำมันและก๊าซการจัดการการผลิตในแหล่งน้ำมันระบบความปลอดภัยรวมถึงการตรวจสอบความดันและอุณหภูมิในท่อ

การแก้ไขปัญหา

ปัญหาที่เกี่ยวข้องกับสัญญาณ: หากสัญญาณเป็นเท็จหรือแตกต่างจากสิ่งที่ควรจะเป็นให้ตรวจสอบการเชื่อมต่อการเดินสายจากอุปกรณ์ฟิลด์ไปยัง ABB AI931S ตรวจสอบให้แน่ใจว่าสายไฟเชื่อมต่ออย่างถูกต้องและไม่เสียหายและใช้ช่วงสัญญาณที่ถูกต้อง

ปัญหาการสื่อสาร: หากปัญหาเกี่ยวข้องกับการสื่อสารให้ตรวจสอบสายการสื่อสารสำหรับความเสียหายหรือการเชื่อมต่อที่หลวม ตรวจสอบว่าอัตราการรับส่งข้อมูลความเท่าเทียมและที่อยู่ของ ABB AI931S และระบบควบคุมมีความสอดคล้องกัน

ความผิดพลาดเฉพาะของโมดูล: หากบางส่วนของโมดูลดูเหมือนจะไม่ทำงานให้ตรวจสอบแหล่งจ่ายไฟบนโมดูลเพื่อให้แน่ใจว่าให้แรงดันไฟฟ้าที่เหมาะสม
