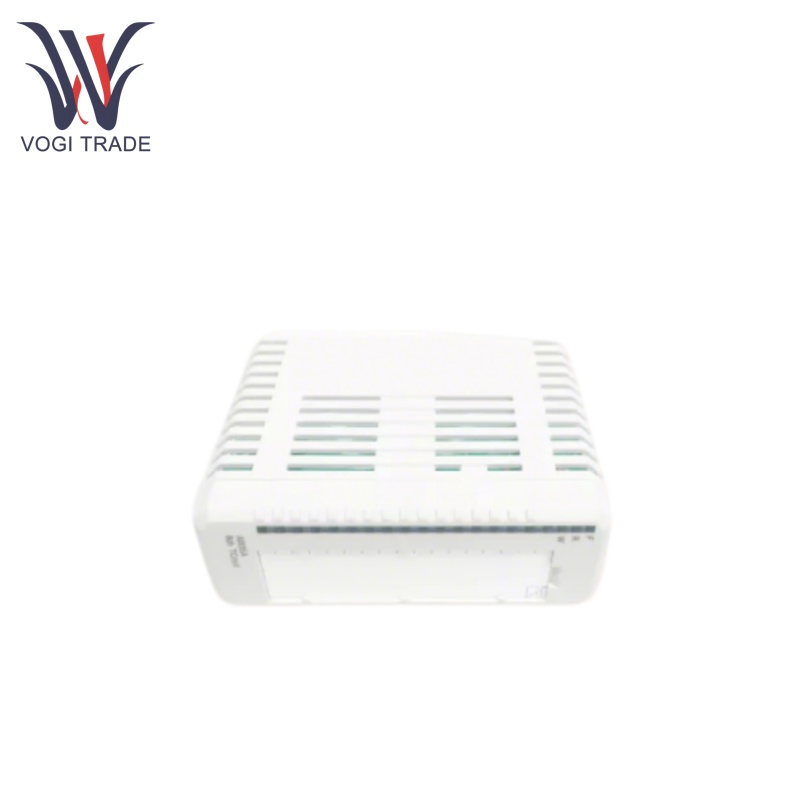

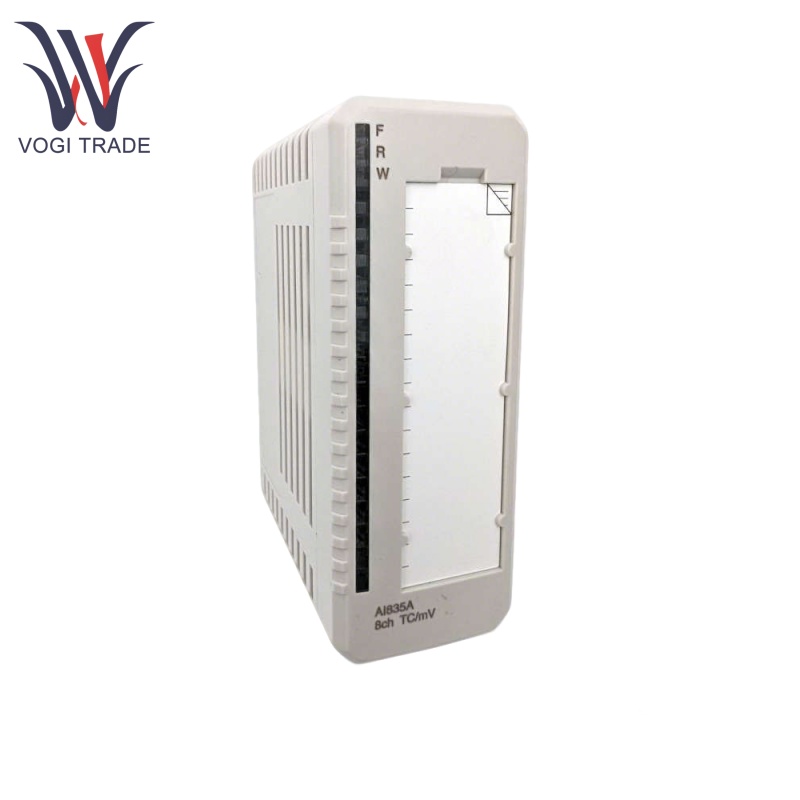

abb ai835a

พารามิเตอร์ทางเทคนิค

ปณิธาน:15 บิต

ความต้านทานอินพุต:> 1 mΩ

CMRR (50 Hz, 60 Hz):120 dB

NMRR (50 Hz, 60 Hz):> 60 dB

แรงดันฉนวนที่ได้รับการจัดอันดับ:50 V

แรงดันไฟฟ้าทดสอบอิเล็กทริก:500 V A.C.

การกระจายพลังงาน:1.6 W

การบริโภคปัจจุบัน +5V โมดูลบัส:75 Ma

การบริโภคปัจจุบัน +24V โมดูลบัส:50 Ma

CJ-channel (ch 8):<-40 ° C และ> 100 ° C

อุณหภูมิการทำงาน:0 ถึง +55 ° C มีการอนุมัติสำหรับ +5 ถึง +55 ° C

อุณหภูมิการจัดเก็บ:-40 ถึง +70 ° C

ความชื้นสัมพัทธ์:5 ถึง 95%ไม่ใช่การระงับ

อุณหภูมิสูงสุดโดยรอบ:55 ° C สำหรับการติดตั้งแนวตั้งใน MTU ขนาดกะทัดรัด 40 ° C

คลาสป้องกัน:IP20

คุณสมบัติการใช้งาน

การกำหนดค่าช่องสัญญาณอินพุตอิสระ:ABB AI835A ติดตั้งช่องสัญญาณอินพุตที่แตกต่าง 8 ช่องและช่วงการวัดของแต่ละช่องสามารถปรับให้เข้ากับระดับที่แตกต่างกันในช่วงเชิงเส้นตั้งแต่ -30MV ถึง +75MV สามารถเลือกได้

ฟังก์ชั่นการชดเชยทางแยกเย็น:ช่องที่ 8 ของ ABB AI835A สามารถกำหนดค่าได้ว่าเป็นการวัดอุณหภูมิ "ปลายเย็น" ซึ่งเป็นค่าชดเชยปลายเย็นสำหรับช่อง 1 อุณหภูมิปลายเย็นสามารถวัดได้อย่างแม่นยำบนขั้วสกรู MTU ของโมดูลหรือในหน่วยเชื่อมต่อที่อยู่ห่างไกลจากอุปกรณ์

ความละเอียดการแปลง A/D สูง:ABB AI835A มีการแปลง A/D 15 บิตเพื่อให้แน่ใจว่าการวัดที่มีความแม่นยำสูงและการได้มาซึ่งสัญญาณเทอร์โมคัปเปิลและมิลลิโวลต์ที่แม่นยำ

การตรวจสอบข้อผิดพลาด:ช่องสัญญาณอินพุต ABB AI835A มีฟังก์ชั่นการตรวจสอบวงจรเปิดและการตัดการเชื่อมต่อซึ่งสามารถตรวจจับความผิดพลาดของสายในเวลาเพิ่มความน่าเชื่อถือของการทำงานของระบบและให้ความมั่นใจกับความเสถียรและความปลอดภัยของกระบวนการวัด

ฟิลด์แอปพลิเคชัน

ระบบอัตโนมัติอุตสาหกรรม:ABB AI835A ถูกนำมาใช้ในการผลิตอุตสาหกรรม ในโรงงานยานยนต์มันเชื่อมต่อกับเซ็นเซอร์เพื่อทดสอบแรงบิดแขนหุ่นยนต์สำหรับการประกอบที่เหมาะสมนาฬิกาอุณหภูมิการเชื่อมของปืนสำหรับการเชื่อมที่มีคุณภาพและตรวจสอบความดันของระบบไฮดรอลิก ในอุตสาหกรรมอิเล็กทรอนิกส์มันวัดแรงดันไฟฟ้าและกระแสในกระบวนการผลิตแผงวงจรพิมพ์ ในการผลิตพลาสติกจะวัดอุณหภูมิและความดันในระหว่างการฉีดขึ้นรูป

การจัดหาพลังงานและการจัดสรร:ฟังก์ชั่นการวัดอุณหภูมิที่แม่นยำของ ABB AI835A สามารถใช้งานได้โดยระบบควบคุมเพื่อรักษาแหล่งเชื้อเพลิงที่เหมาะสมและพารามิเตอร์อื่น ๆ ในขณะที่ตรวจสอบความดันของกังหันไอน้ำและสามารถเชื่อมต่อกับเซ็นเซอร์ที่วัดความเร็วลม ตามสถานะของการไหลของลมเพื่อควบคุมระบบควบคุมปรับมุมสนามใบมีดกังหัน; เพิ่มประสิทธิภาพการผลิตพลังงาน สามารถใช้เพื่อให้การตรวจสอบสถานะพลังงานผสมตามเวลาจริงในเครือข่ายการกระจาย การรักษาแรงดันไฟฟ้าและระดับปัจจุบันที่มีความเสถียรเป็นสิ่งสำคัญมากสำหรับความเสถียรของกริดและคุณภาพของแหล่งจ่ายไฟ

การตรวจสอบด้านสิ่งแวดล้อม:ABB AI835A เป็นตัวเลือกยอดนิยมสำหรับใช้ในโรงบำบัดน้ำตึกสถานีตรวจสอบคุณภาพอากาศและสิ่งอำนวยความสะดวกในการจัดการขยะ มันสามารถวัดปริมาณออกซิเจนและความขุ่นในน้ำ มลพิษเช่นอนุภาคอนุภาคซัลเฟอร์ไดออกไซด์และไนโตรเจนออกไซด์ในอากาศ และสามารถตรวจสอบอุณหภูมิและองค์ประกอบก๊าซของหลุมฝังกลบ ฟังก์ชั่นหลักของมันคือการแปลงสัญญาณอะนาล็อกของเซ็นเซอร์เหล่านี้อย่างถูกต้องเพื่อให้สามารถให้การประเมินด้านสิ่งแวดล้อมและการปฏิบัติตามกฎระเบียบในเวลาจริง

ระบบอาคารอัจฉริยะและการควบคุมสิ่งแวดล้อม:ABB AI835A เชื่อมต่อกับเซ็นเซอร์ที่กำหนดอุณหภูมิของส่วนต่าง ๆ ของอาคาร ระบบการจัดการอาคารสามารถควบคุมความร้อนการระบายอากาศและเครื่องปรับอากาศ (HVAC) ของอาคารเพื่อรักษาอุณหภูมิเพื่อให้ผู้คนสามารถใช้ชีวิตได้อย่างสะดวกสบาย นอกจากนี้ยังสามารถตรวจสอบระดับความชื้นโดยใช้โมดูล ระบบสามารถควบคุมเครื่องเพิ่มความชื้นผ่านการวัดความชื้นที่แม่นยำ
