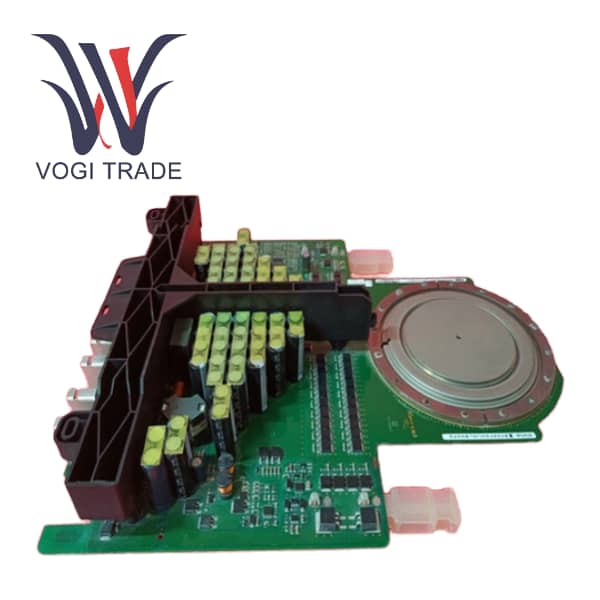

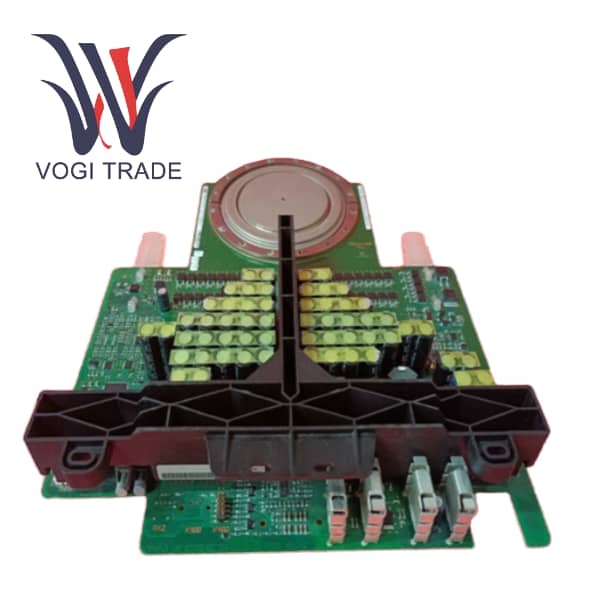

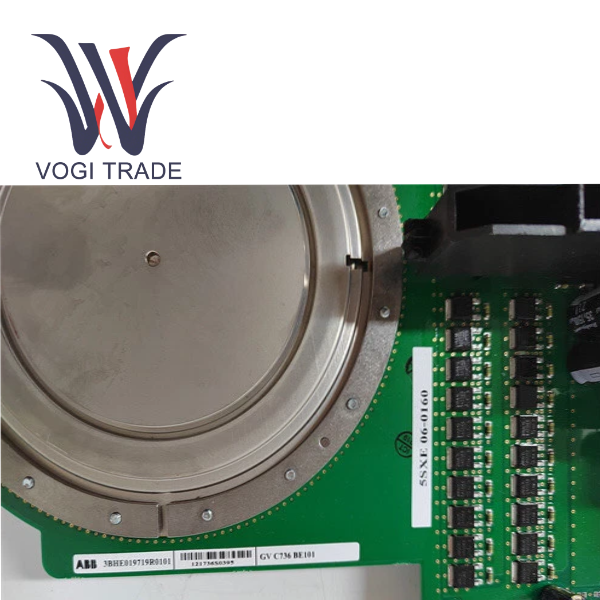

ยี่ห้อ: ABBคำอธิบาย: โมดูล IGCTสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 7เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินABB 5SHY5055L0002 เป็นไทริสเตอร์แบบสับเปลี่ยนเกตแบบรวมที่ออกแบบมาสำหรับการใช้งานควบคุมพลังงานที่มีประสิทธิภาพสูง โดยผสมผสานคุณลักษณะการนำไฟฟ้าของไทริสเตอร์เข้ากับฟังก์ชันสวิตชิ่งของทรานซิสเตอร์ ทำให้การแปลงพลังงานมีประสิทธิภาพและการสวิตชิ่งที่รวดเร็ว
| ผลิต |
เอบีบี |
| หมายเลขรุ่น |
5SHY5055L0002 |
| หมายเลขการสั่งซื้อ |
3BHE019719R0101 |
| แคตตาล็อก |
อะไหล่วีเอฟดี |
| ประเทศต้นกำเนิด |
สวีเดน |
| รหัส HS |
9032899099 |
| มิติ |
20 ซม.* 25 ซม.* 8 ซม |
| มิติการบรรจุ |
27 ซม.* 30 ซม. * 12 ซม |
| น้ำหนัก |
2กก |
รายละเอียดสินค้า
นี่คือโมดูลพลังงานหลักที่อินเวอร์เตอร์แรงดันไฟฟ้าปานกลางซีรีส์ ABB ACS 6000 นำมาใช้ โมดูลนี้ใช้การออกแบบที่เสียบปลั๊กได้แบบบูรณาการสูง โดยผสานรวมเซมิคอนดักเตอร์กำลัง IGCT ประสิทธิภาพสูง วงจรขับเกตเฉพาะ โปรเซสเซอร์ควบคุมภายในเครื่อง (GVC) รวมถึงอินเทอร์เฟซด้านพลังงานและการสื่อสารที่จำเป็นไว้ในแพ็คเกจขนาดกะทัดรัด อินเวอร์เตอร์ ACS 6000 แต่ละตัวประกอบด้วยโมดูลดังกล่าวหลายโมดูลที่ซ้อนกันในโครงสร้างทอพอโลยีเฉพาะ (เช่น NPC) เพื่อให้ได้เอาต์พุตกำลังสูงแรงดันไฟฟ้าปานกลาง
ฟังก์ชั่นและคุณสมบัติของผลิตภัณฑ์
ในฐานะที่เป็นหนึ่งในสาขาจ่ายไฟของอินเวอร์เตอร์ 5SHY5055L0002 ทำการแปลงพลังงานไฟฟ้าแรงสูงและกระแสไฟฟ้าแรงสูง โมดูล IGCT ติดตั้งโปรเซสเซอร์ GVC ในตัวเพื่อให้เกิดการทริกเกอร์ การปรับสมดุลแรงดันไฟฟ้า และการป้องกันแบบเรียลไทม์ในพื้นที่ได้อย่างแม่นยำ และรองรับโหมดการทำงาน "ไม่มีบัฟเฟอร์" เนื่องจากเป็นหน่วยทดสอบที่ประกอบไว้ล่วงหน้า 3BHE019719R0101 จึงช่วยลดความยุ่งยากในการติดตั้งและกระบวนการบำรุงรักษาถึงสถานที่ได้อย่างมาก โมดูลตรวจสอบแบบเรียลไทม์ดำเนินการตรวจสอบสถานะตามพารามิเตอร์หลัก เช่น อุณหภูมิ แรงดันไฟฟ้า และกระแสภายใน และสื่อสารกับระบบควบคุมหลักผ่านใยแก้วนำแสง
|
ลักษณะเฉพาะ |
เอบีบี (5SHY5055L0002 ) |
การออกแบบแยกแบบดั้งเดิม (โมดูล IGBT + ไดรเวอร์แยก + คอนโทรลเลอร์) |
|
บูรณาการ |
พลัง ขับเคลื่อน และการควบคุมที่สูงมากในหนึ่งเดียว |
ต่ำต้องเลือกออกแบบและประกอบแยกกัน |
|
ความน่าเชื่อถือ |
สูงมาก ผ่านการทดสอบจากโรงงาน มีจุดเชื่อมต่อน้อย อัตราความล้มเหลวต่ำ |
ปานกลาง ขึ้นอยู่กับคุณภาพของการติดตั้งและการเดินสายไฟนอกสถานที่ |
|
บำรุงรักษาได้ความมีตัวตน |
การเปลี่ยนชิ้นส่วนแบบโมดูลาร์ที่ยอดเยี่ยมโดยมีเวลาหยุดทำงานน้อยที่สุด |
ตำแหน่งข้อผิดพลาดและการเปลี่ยนชิ้นส่วนที่ไม่ดีนั้นซับซ้อนและใช้เวลานาน |
|
ผลงาน |
รูปแบบภายในที่ออกแบบมาเป็นพิเศษ ได้รับการออกแบบมาเป็นพิเศษ มีการเหนี่ยวนำปรสิตขนาดเล็ก ประสิทธิภาพการสลับที่ดี |
ขึ้นอยู่กับระดับการออกแบบ อาจมีปัญหาเกี่ยวกับพารามิเตอร์ปรสิต |
|
ค่าใช้จ่าย |
ค่าใช้จ่ายโมดูลล่วงหน้าสูง แต่อาจลดต้นทุนรวมของระบบและวงจรชีวิตลง |
ต้นทุนส่วนประกอบเบื้องต้นอาจดูเหมือนต่ำ แต่ต้นทุนการออกแบบ การประกอบ และการบำรุงรักษาสูง |
