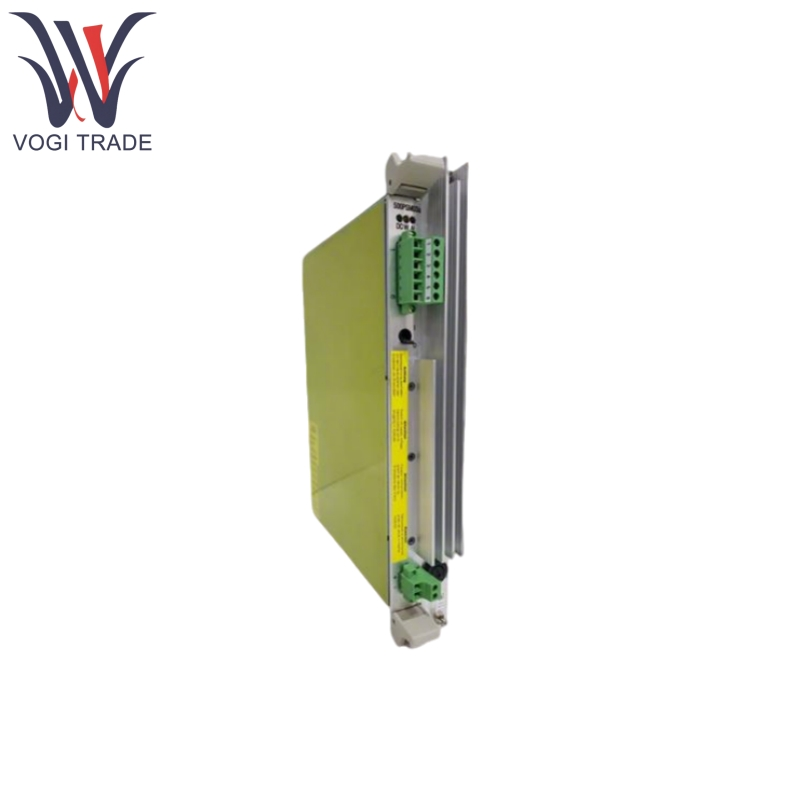

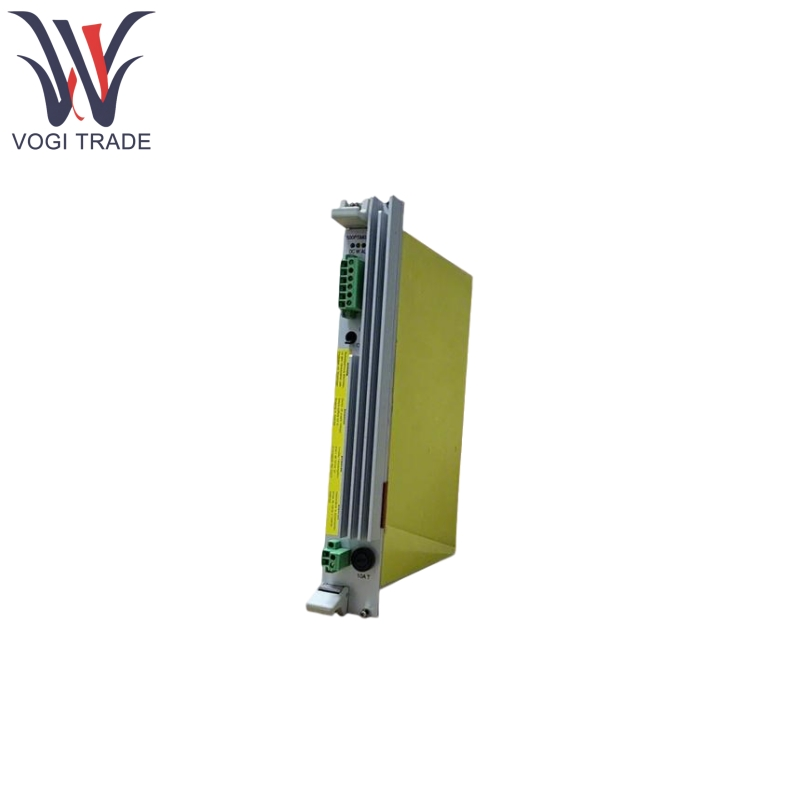

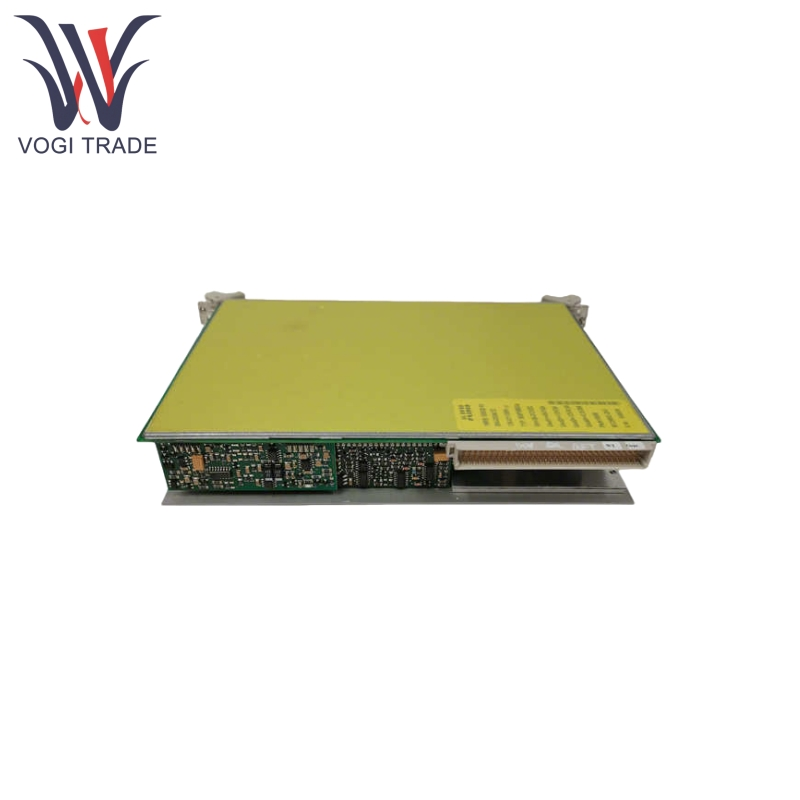

แบรนด์: ABBคำอธิบาย: โมดูลแหล่งจ่ายไฟเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นABB 500PSM03A 1MRB150038R1 ได้รับการออกแบบมาเพื่อใช้ในตู้ควบคุมที่ จำกัด พื้นที่หรือภายในอุปกรณ์ ฟังก์ชั่นหลักของมันคือการแปลงพลังงาน AC ช่วงกว้างให้เป็นเอาท์พุท 24VDC ที่เสถียรให้การสนับสนุนพลังงานที่เชื่อถือได้สำหรับอุปกรณ์อุตสาหกรรมเช่น PLCs, HMIs และเซ็นเซอร์ นำเสนอกลไกการป้องกันที่หลากหลายแบบบูรณาการทำให้มั่นใจได้ว่าการทำงานอย่างต่อเนื่องในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
| ผลิต |
ABB |
| หมายเลขรุ่น |
500PSM03A |
| หมายเลขสั่งซื้อ |
1MRB150038R1 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8473309000 |
| มิติ |
16*12*6 ซม. |
| น้ำหนัก |
0.6kg |
คุณสมบัติของผลิตภัณฑ์
ABB 500PSM03A 1MRB150038R1 รองรับการป้อนข้อมูล 88-264VAC (ครอบคลุมมาตรฐานกริดกระแสหลักทั่วโลก) เหมาะสำหรับความแตกต่างของแอมพลิจูดแรงดันไฟฟ้าขนาดใหญ่ของสภาพแวดล้อมอุตสาหกรรม
ABB 500PSM03A 1MRB150038R1 มีประสิทธิภาพสูงสุด 92% ที่โหลดเต็มลดการสูญเสียพลังงานและการสร้างความร้อนทำให้เหมาะสำหรับการทำงานที่ยาวนาน
ABB 500PSM03A 1MRB150038R1 มีคุณสมบัติการป้องกันที่โอเวอร์โหลด/ลัดวงจรซึ่งจะตัดเอาต์พุตออกโดยอัตโนมัติเพื่อป้องกันความเสียหายของอุปกรณ์
ABB 500PSM03A 1MRB150038R1 รวมการป้องกันแรงดันไฟฟ้าเกิน/แรงดันไฟฟ้าที่เปิดใช้งานในระหว่างเงื่อนไขแรงดันไฟฟ้าอินพุตผิดปกติ
ABB 500PSM03A 1MRB150038R1 ใช้การ จำกัด กระแสไฟกระชากที่ใช้งานอยู่เพื่อลดผลกระทบในปัจจุบันของการไหลเข้าในระหว่างการเปิดพลังงานซึ่งขยายอายุการใช้งานโมดูล
ฟังก์ชั่นผลิตภัณฑ์
การแก้ไขและการกรอง:
ABB 500PSM03A อินพุตไฟ AC ถูกแปลงเป็น DC แรงดันสูงผ่านวงจรเรียงกระแสสะพานจากนั้นปรับให้เรียบด้วยตัวเก็บประจุอิเล็กโทรไลต์
การสลับความถี่สูง:
ABB 500PSM03A คอนโทรลเลอร์ภายในไดรฟ์ MOSFET สลับทรานซิสเตอร์เพื่อสับแรงดันไฟฟ้า DC เป็นพัลส์ความถี่สูงเพื่อให้ได้การแยกทางไฟฟ้าและการเปลี่ยนแปลงแรงดันไฟฟ้าผ่านหม้อแปลง
การแก้ไขการแก้ไขรองและการควบคุมแรงดันไฟฟ้า:
ABB 500PSM03A พัลส์ความถี่สูงจากเอาท์พุททุติยภูมิของหม้อแปลงจะถูกแก้ไขโดยไดโอดที่รวดเร็วและประมวลผลผ่านตัวกรอง LC เพื่อสร้างเอาต์พุต 24VDC ที่เสถียร
การควบคุมข้อเสนอแนะ:
แรงดันเอาต์พุตเอาต์พุต ABB 500PSM03A ถูกป้อนกลับไปยังคอนโทรลเลอร์ผ่าน Optocoupler โดยปรับรอบการทำงานของทรานซิสเตอร์เพื่อให้แน่ใจว่าเอาท์พุทถูกต้อง
พารามิเตอร์ผลิตภัณฑ์
รายละเอียดต่อไปนี้สำหรับ ABB 500PSM03A 1MRB150038R1 โมดูลแหล่งจ่ายไฟ
| พารามิเตอร์ |
ค่า / ช่วง |
| แรงดันไฟฟ้าอินพุต |
88-264VAC (47-63Hz) |
| อินพุตปัจจุบัน |
สูงสุด 2.3a (ที่โหลดเต็ม) |
| แรงดันเอาต์พุต |
24VDC ± 1% (ช่วงปรับได้± 5%) |
| กระแสเอาต์พุต |
สูงสุด 4.2a |
| พลัง |
100W |
| ประสิทธิภาพ |
สูงถึง 92% |
| ระลอกคลื่นและเสียงรบกวน |
≤1% ของแรงดันเอาต์พุต (ทั่วไป) |
| ชั้นเรียนป้องกัน |
IP20 (กันฝุ่นเหมาะสำหรับการติดตั้งในร่ม) |
| ความแข็งแรงของอิเล็กทริก |
อินพุต - เอาต์พุต: 3KVAC (เป็นเวลา 1 นาที) |
| MTBF (เวลาเฉลี่ยระหว่างความล้มเหลว) |
＞ 500,000 ชั่วโมง (ที่สภาพแวดล้อม 25 ° C) |
