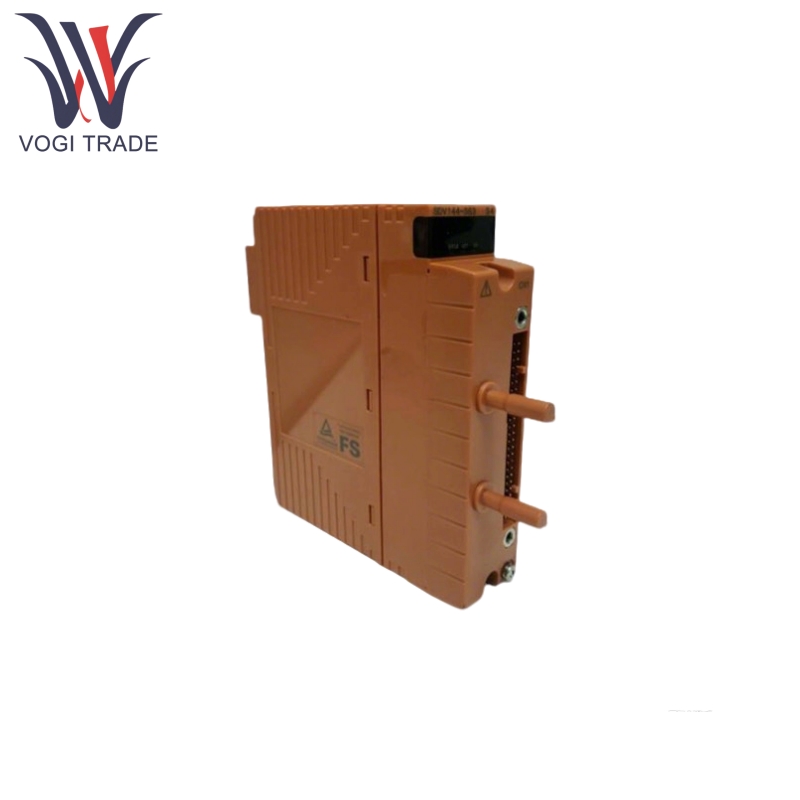

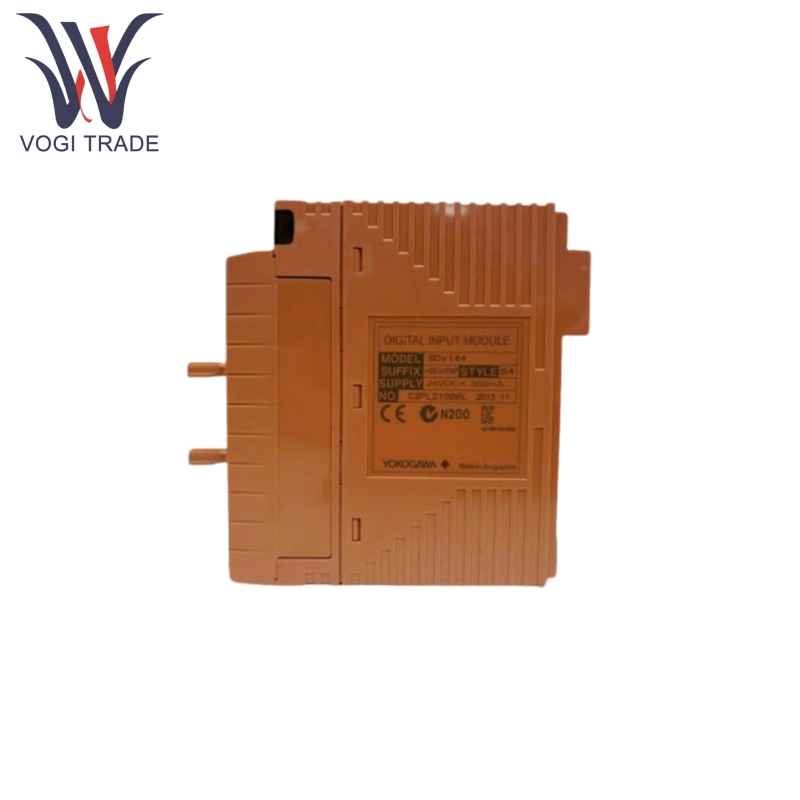

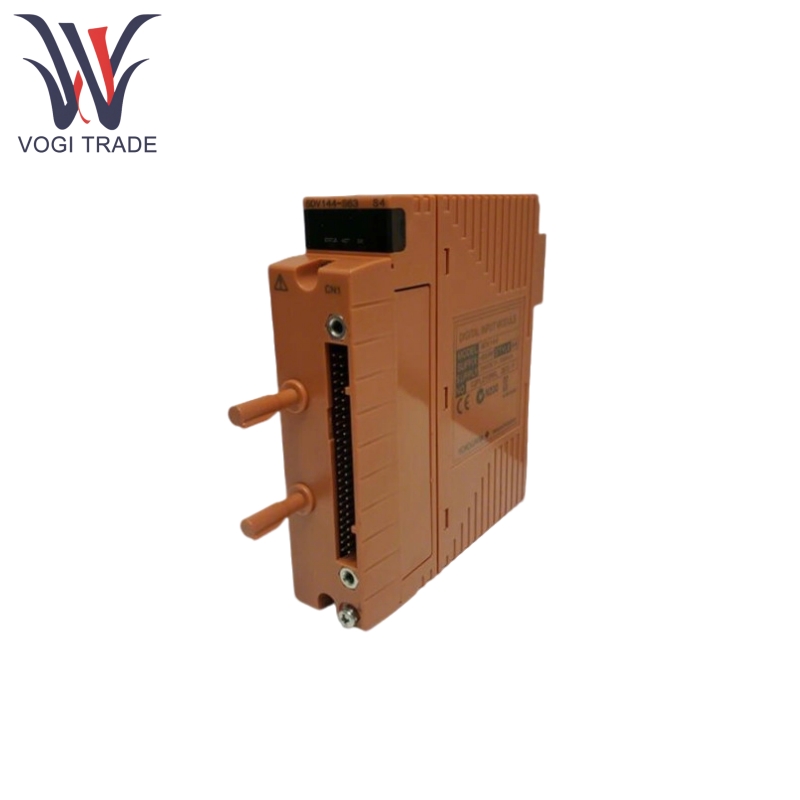

แบรนด์: Yokogawaคำอธิบาย: โมดูลอินพุตดิจิตอลเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นYokogawa SDV144-S63 ส่วนใหญ่ใช้เพื่อรับสัญญาณติดต่อที่ปราศจากแรงดันไฟฟ้าและแปลงเป็นสัญญาณดิจิตอลที่เป็นที่จดจำของระบบเพื่อส่งไปยังหน่วยควบคุมความปลอดภัย
| ผลิต |
Yokogawa |
| หมายเลขรุ่น |
SDV144 |
| หมายเลขสั่งซื้อ |
SDV144-S63 |
| แคตตาล็อก |
ฟีโอ |
| ประเทศต้นกำเนิด |
ประเทศญี่ปุ่น |
| รหัส HS |
9032900090 |
| มิติ |
14*14*4 ซม. |
| น้ำหนัก |
0.6kg |
คุณสมบัติของผลิตภัณฑ์
Yokogawa SDV144-S63 มีอินพุตดิจิตอล 16 ช่องพร้อมการออกแบบการแยกระดับโมดูลเพื่อหลีกเลี่ยงสัญญาณรบกวนสัญญาณระหว่างช่องทาง
Yokogawa SDV144-S63 สามารถกำหนดค่าได้ในโหมดความซ้ำซ้อนคู่เพื่อเพิ่มความน่าเชื่อถือของระบบและเหมาะสำหรับสถานการณ์ความปลอดภัยสูง
Yokogawa SDV144-S63 เป็นไปตามมาตรฐาน ISA G3 และมีช่วงอุณหภูมิในการทำงาน -20 ถึง 70 ° C ปรับให้เข้ากับสภาพแวดล้อมอุตสาหกรรมที่อุณหภูมิสูง
Yokogawa SDV144-S63 สามารถติดตั้งอะแดปเตอร์อินเตอร์เฟสสายเคเบิลสัญญาณ (รหัสต่อท้าย“ 6”) เพื่อรองรับการเชื่อมต่อของสายสัญญาณเฉพาะ (เช่น AKB331) เพื่อลดความซับซ้อนของการเดินสายฟิลด์
Yokogawa SDV144-S63 สามารถเลือกรหัสด้วยตัวเลือก“/PRP” เพื่อหลีกเลี่ยงการแทรกซึมของโมดูลผ่านกลไกการต่อต้านการแทรกซึมของสายเคเบิลสัญญาณ (สายสัญญาณที่มีตัวเลือก“/SDV144”)
Yokogawa SDV144-S63 รองรับการตรวจจับความผิดพลาดในการเดินสายสนาม (พร้อมส่วนประกอบการวินิจฉัย SCB100/SCB110):
SCB100: สำหรับการตรวจจับความผิดพลาดวงจรเปิดเมื่อสัญญาณปกติ "ปิด"
SCB110: สำหรับการตรวจจับความผิดพลาดของการลัดวงจรเมื่อสัญญาณปกติ“ เปิด”
ผลิตภัณฑ์โดยใช้หลักการ
Yokogawa SDV144-S63 สามารถแปลงสัญญาณติดต่อที่ไม่มีแรงดันไฟฟ้าของอุปกรณ์ภาคสนามเป็นสัญญาณดิจิตอลที่สามารถประมวลผลได้โดยหน่วยควบคุมความปลอดภัยและตรรกะการทำงานเฉพาะนั้นมีดังนี้:
การรับสัญญาณ: การดำเนินการสัมผัสของอุปกรณ์ภาคสนาม (เปิด/ปิด) เปลี่ยนความต้านทานวงจรอินพุต (บน≤1kΩ, ปิด≥100kΩ) โมดูลรับรู้สถานะสัญญาณโดยการตรวจจับการเปลี่ยนแปลงความต้านทาน
การแปลงสัญญาณ: การเปลี่ยนแปลงความต้านทานจะถูกแปลงเป็นปริมาณดิจิตอล (0/1) ซึ่งประมวลผลโดยวงจรภายในจากนั้นส่งไปยังชุดควบคุมความปลอดภัยผ่านสายเคเบิลสัญญาณ
ความซ้ำซ้อน: ในการกำหนดค่าความซ้ำซ้อนแบบคู่โมดูล SDV144-S63 ทั้งสองโมดูลรวบรวมสัญญาณแบบซิงโครนัสและหน่วยควบคุมความปลอดภัยเปรียบเทียบสัญญาณทั้งสองเพื่อให้แน่ใจว่าไม่มีข้อมูลหายไปในกรณีที่โมดูลล้มเหลวเดียว
การวินิจฉัยความผิดพลาด: หากจำเป็นต้องตรวจจับวงจรเปิดหรือลัดวงจรของการเดินสายมีความจำเป็นต้องเชื่อมต่อ SCB100 (ตรวจจับวงจรเปิดเมื่อปิดปกติ) หรือ SCB110 (ตรวจจับการลัดวงจรเมื่อเปิดตามปกติ) ในชุดระหว่างอุปกรณ์สนามและโมดูลและผลลัพธ์การวินิจฉัยจะถูกอัปโหลดพร้อมกับสัญญาณ
พารามิเตอร์ผลิตภัณฑ์
ต่อไปนี้คือพารามิเตอร์รายละเอียดของ Yokogawa SDV1444-S63
| หมวดหมู่พารามิเตอร์ |
ข้อกำหนดเฉพาะ |
| จำนวนช่องสัญญาณอินพุต |
16 ช่อง (แยกระดับโมดูล) |
| ประเภทสัญญาณอินพุต |
สัญญาณสัมผัสที่ไม่มีแรงดันไฟฟ้า (ความต้านทาน≤ 1 kΩในสถานะความต้านทาน≥ 100 kΩในสถานะปิด) |
| อินพุตปัจจุบัน |
6 mA ± 20% (พร้อมแหล่งจ่ายไฟภายนอก 24 V DC ที่ 0 Ωอินพุต) |
| ติดต่อคะแนน |
24 V DC (+20%/-10%), ปัจจุบัน≥ 10 mA |
| ความต้องการแหล่งจ่ายไฟภายนอก |
24 V DC (+20%/-10%) กำลังการผลิตปัจจุบัน 200 mA |
| แรงดันไฟฟ้าอินพุตสูงสุดทันที |
30.0 ใน DC |
| เวลาตอบสนองอินพุต |
สูงสุด 40 มิลลิวินาที |
| ทนต่อแรงดันไฟฟ้า |
2 kV ac ระหว่างสัญญาณอินพุตและระบบเป็นเวลา 1 นาที, 16 อินพุตสายเชื่อมต่อโดยรวม |
| การบริโภคในปัจจุบัน |
สูงสุด 290 MA (5 ใน DC) สูงสุด 140 MA (24 ใน DC) |
| การเชื่อมต่อภายนอก |
สายเคเบิลสัญญาณเฉพาะ (AKB331) อะแดปเตอร์อินเทอร์เฟซสายสัญญาณสัญญาณ |
