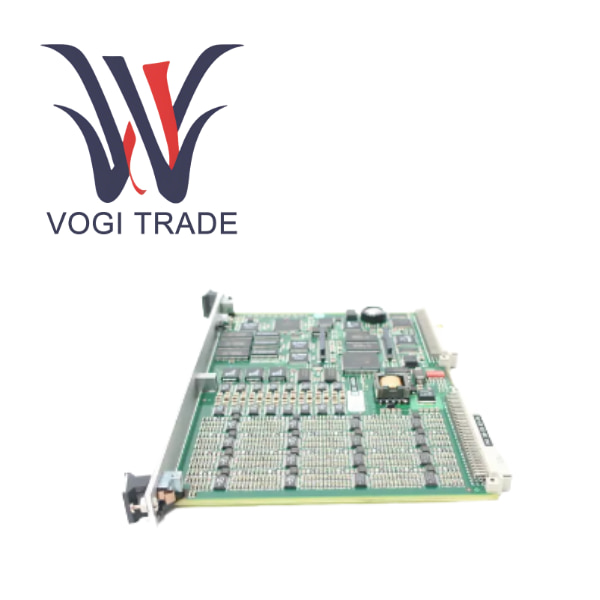

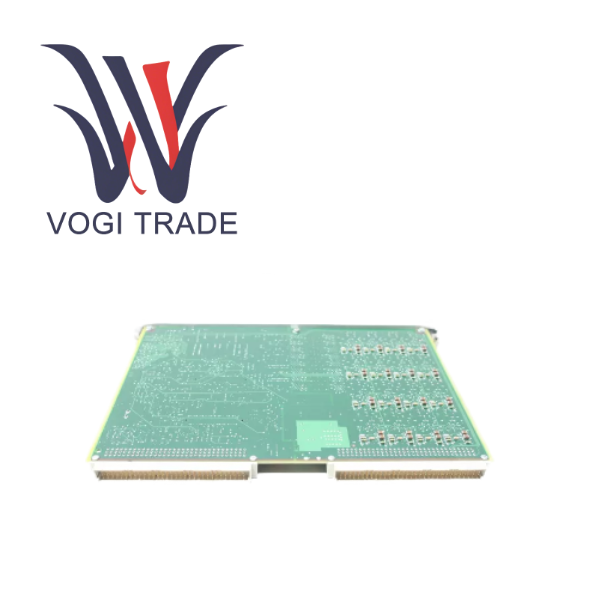

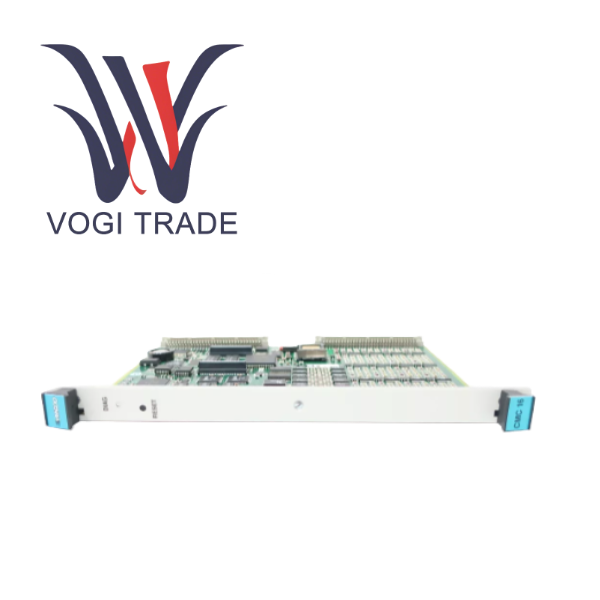

การสั่นสะเทือน CMC16 200-530-012-012

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

ซีรี่ส์ผลิตภัณฑ์       ระบบตรวจสอบสภาพ Vibro-Meter VM600

ประเภทโมดูล         การ์ดตรวจสอบสภาพ

รุ่น                  CMC16

หมายเลขคำสั่งซื้อ      200-530-SSS-HHh

ข้อมูลจำเพาะของช่องสัญญาณและอินพุต

จำนวนช่องไดนามิก           16 แต่ละช่องสามารถกำหนดค่าได้อย่างอิสระ

ความยืดหยุ่นของช่อง

4 ช่องแรก                           สามารถกำหนดค่าเป็นอินพุตสัญญาณไดนามิกหรืออินพุตอ้างอิงความเร็ว/เฟส

12 ช่องถัดไป                       สามารถกำหนดค่าเป็นอินพุตสัญญาณแบบไดนามิกหรืออินพุตค่ากระบวนการ

ตัวแปลง A/D                           ADC 14 บิตอิสระต่อช่องสัญญาณ ข้อมูลที่ส่งไปยังพีซีคือ 12 บิต + บิตเครื่องหมาย

อัตราการสุ่มตัวอย่างสูงสุด            51.2 kHz ต่อช่องสัญญาณ

ช่วงแรงดันไฟฟ้าอินพุต                  0.1, 0.2, 0.5, 1.0, 2.0, 4.0, 10.0, 20.0 V FS

ช่วงแรงดันไฟฟ้าอินพุต                 -24V ถึง +24V FS

ตัวกรองการป้องกันนามแฝง                     ตัวกรองการป้องกันนามแฝงแบบติดตามอิสระที่ตั้งโปรแกรมได้ โดยลดทอน >70 dB ที่ 1.56 เท่าของความถี่คัตออฟ

อัตราส่วนสัญญาณต่อเสียงรบกวน                 >70 ​​dB สูงสุด 10 kHz, >60 dB ที่ 20 kHz

ความสามารถในการประมวลผลสัญญาณ

ความละเอียด FFT                          สูงสุด 3200 บรรทัด

การสุ่มตัวอย่างแบบซิงโครนัส               รองรับการติดตามคำสั่งซื้อตามความเร็ว ช่วง 15 RPM ถึง 30,000 RPM

การสุ่มตัวอย่างแบบอะซิงโครนัส              รองรับการสุ่มตัวอย่างช่วงความถี่คงที่สูงสุด 20 kHz

เอาต์พุตการประมวลผล                     แต่ละช่องสามารถสร้างเอาต์พุตการประมวลผลที่กำหนดค่าได้อย่างสมบูรณ์ 10 รายการ รวมถึง

ค่าโดเมนเวลา                  RMS, พีค, พีค-พีค, ทรูพีค, ทรูพีค-พีค, Gap, Smax

ค่าโดเมนความถี่          พลังงานย่านความถี่ที่กำหนดค่าได้โดยพลการ

สัญญาณเตือน                                      เอาต์พุตการประมวลผลแต่ละรายการสามารถกำหนดค่าได้ด้วยสัญญาณเตือนที่กำหนดค่าได้ 6 รายการพร้อมโซนหน่วงเวลาล่าช้า

การสื่อสารและการจัดเก็บ

อินเทอร์เฟซการสื่อสาร          อีเทอร์เน็ตและลิงก์อนุกรม RS-485

พื้นที่เก็บข้อมูลบัฟเฟอร์ในตัว           1 MByte RAM สำหรับแคชข้อมูลระหว่างการสื่อสารเครือข่ายหยุดชะงักชั่วคราว

โปรเซสเซอร์                                ไมโครคอนโทรลเลอร์ Zilog Z8S180 + Motorola 56002 DSP

กายภาพและสิ่งแวดล้อม

สถาปัตยกรรม                            VME

ขนาด สูงxกว้างxลึก                            262 มม. x 20 มม. x 187 มม.

อุณหภูมิในการทำงาน           -25°C ถึง +65°C

แหล่งจ่ายไฟ                          5 VDC ± 5%, การใช้พลังงาน 15W

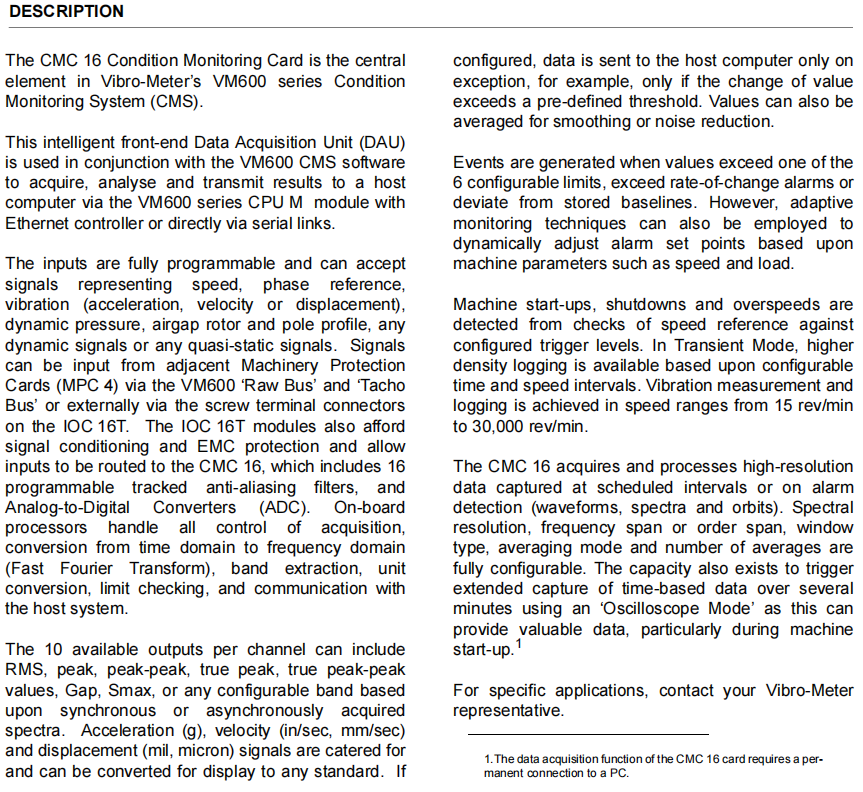

คุณสมบัติฟังก์ชั่นผลิตภัณฑ์

การได้มาแบบซิงโครนัส 16 ช่องที่แท้จริง

แต่ละช่องสัญญาณมี ADC อิสระและตัวกรองการลดรอยหยัก ทำให้มั่นใจได้ว่าสัญญาณทั้ง 16 รายการจะซิงโครไนซ์ได้ทันเวลาอย่างสมบูรณ์ นี่เป็นสิ่งสำคัญสำหรับการวิเคราะห์ขั้นสูง เช่น การติดตามวงโคจร และการปรับสมดุลไดนามิกหลายระนาบ

การประมวลผลอัจฉริยะออนบอร์ดอันทรงพลัง

สถาปัตยกรรม DSP + MCU ช่วยให้ CMC16 สามารถทำงานประมวลผลส่วนใหญ่ภายในเครื่องได้ โดยอัปโหลดเฉพาะค่าลักษณะเฉพาะหรือเหตุการณ์สัญญาณเตือนที่มีค่าแทนรูปคลื่นดิบ ซึ่งช่วยประหยัดแบนด์วิดท์เครือข่ายและทรัพยากรคอมพิวเตอร์ส่วนบนได้อย่างมาก

การกำหนดค่าช่องสัญญาณที่ยืดหยุ่นและความคล่องตัว

การ์ดใบเดียวสามารถรองรับสัญญาณได้หลายสัญญาณ เช่น การสั่นสะเทือน ความเร็ว และตัวแปรการประมวลผลพร้อมกัน ทำให้การกำหนดค่าระบบและการเดินสายทำได้ง่ายขึ้น

การป้องกันเครื่องจักรที่ครอบคลุมและการตรวจสอบสถานะ

สัญญาณเตือนความล่าช้า 6 ระดับให้ตรรกะการป้องกันที่แม่นยำอย่างยิ่ง

ฟังก์ชันการตรวจสอบแบบปรับเปลี่ยนได้สามารถปรับเกณฑ์การแจ้งเตือนแบบไดนามิกตามพารามิเตอร์ของเครื่อง เช่น ความเร็วและโหลด เพื่อหลีกเลี่ยงการเตือนที่ผิดพลาด

โหมดชั่วคราวสามารถบันทึกข้อมูลที่มีความหนาแน่นสูงกว่าในระหว่างกระบวนการที่สำคัญ เช่น การเริ่มต้นและการปิดระบบ เพื่อบันทึกข้อมูลข้อผิดพลาดอันมีค่า

โหมดการรับข้อมูลหลายรูปแบบ

ความเป็นมา                            การตรวจสอบเป็นประจำ

เข้าสู่ระบบตามกำหนดเวลา/สัญญาณเตือน       การบันทึกข้อมูลที่มีความละเอียดสูง

โหมดออสซิลโลสโคป                   สามารถจับรูปคลื่นของโดเมนเวลาดิบอย่างต่อเนื่องได้นานถึง 11 นาทีสำหรับการวิเคราะห์เหตุการณ์ผลกระทบชั่วคราว

การออกแบบที่มีความน่าเชื่อถือสูง

พื้นที่เก็บข้อมูลบัฟเฟอร์ออนบอร์ดเพื่อรองรับการตัดการเชื่อมต่อเครือข่าย

รองรับ Hot Swap ช่วยให้สามารถเปลี่ยนการ์ดระหว่างการทำงานของระบบและกำหนดค่าใหม่อัตโนมัติ
