TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05

ข้อกำหนดผลิตภัณฑ์

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 โซ่การวัดความใกล้ชิดตามโซ่ช่วยให้การวัดแบบไม่สัมผัสของการกระจัดสัมพัทธ์ขององค์ประกอบเครื่องเคลื่อนที่และให้สัญญาณเอาต์พุตตามระยะห่างระหว่างปลายเซ็นเซอร์และเป้าหมาย

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 โซ่การวัดความใกล้เคียงที่ใช้เซ็นเซอร์ TQ9XX ความใกล้ชิด TQ9XX สายเคเบิลเสริม EA90X เสริมและเครื่องปรับอากาศ IQS900 กำหนดค่าสำหรับแอปพลิเคชันอุตสาหกรรมเฉพาะ

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 เซ็นเซอร์ความใกล้ชิดมีส่วนที่ใช้งานอยู่ซึ่งเป็นขดลวดของลวดที่ขึ้นรูปภายในปลายอุปกรณ์ที่ทำจาก PPS ตัวเซ็นเซอร์ทำจากสแตนเลส ในทุกกรณีวัสดุเป้าหมายจะต้องเป็นโลหะ

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 ได้รับการออกแบบมาสำหรับแอปพลิเคชันย้อนกลับ ตัวเซ็นเซอร์มีให้เลือกทั้งแบบเมตริกหรือจักรวรรดิและมีสายเคเบิลโคแอกเซียลอินทิกรัลที่สิ้นสุดด้วยขั้วต่อโคแอกเซียลขนาดเล็กที่ล็อคด้วยตนเอง

พารามิเตอร์ผลิตภัณฑ์

ระบบ (โซ่) การสอบเทียบ:

อุณหภูมิการสอบเทียบ: +23 ° C ± 5 ° C

วัสดุเป้าหมาย: VCL 140 Steel (1.7225)

ความยาวระบบ (โซ่):

1 M:

สายเคเบิลอินทิกรัล 1.0 ม. ไม่มีสายเคเบิลขยาย

5 m:

สายเคเบิลอินทิกรัล 0.5 ม. + 4.5 ม. สายเคเบิลขยาย

สายเคเบิลอินทิกรัล 1.0 ม. + 4.0 ม. สายเคเบิลขยาย

สายเคเบิลอินทิกรัล 1.5 ม. + 3.5 ม. สายเคเบิลขยาย

สายเคเบิลอินทิกรัล 2.0 ม. + 3.0 ม. สายเคเบิลส่วนขยาย

สายเคเบิลอินทิกรัล 5.0 ม. ไม่มีสายเคเบิลขยาย

10 m:

สายเคเบิลอินทิกรัล 0.5 ม. + 9.5 ม. สายเคเบิลขยาย

สายเคเบิลอินทิกรัล 1.0 ม. + 9.0 ม. สายเคเบิลขยาย

สายเคเบิลอินทิกรัล 1.5 ม. + 8.5 ม.

สายเคเบิลอินทิกรัล 2.0 ม. + 8.0 ม. สายเคเบิล

สายเคเบิลอินทิกรัล 5.0 ม. + 5.0 ม. สายเคเบิลขยาย

สายเคเบิลอินทิกรัล 10.0 ม. ไม่มีสายเคเบิลขยาย

การตัดแต่งความยาวของระบบ (โซ่)

TSL สำหรับห่วงโซ่การวัด 1 ม.: 0.9 ม. นาที

TSL สำหรับห่วงโซ่การวัด 5 ม.: 4.4 ม. นาที

TSL สำหรับห่วงโซ่การวัด 10 ม.: 8.8 ม. นาที

ด้านสิ่งแวดล้อม

เซ็นเซอร์ช่วงอุณหภูมิ:

-40 ถึง 180 ° C (-40 ถึง 356 ° F) การทำงาน

180 ถึง 220 ° C (356 ถึง 428 ° F) การอยู่รอดระยะสั้นเป็นเวลาสูงสุด 2 ชั่วโมง

เซ็นเซอร์และสายเคเบิล: อุณหภูมิสำหรับใช้ในโซนอดีต

การเดินสายตัวเชื่อมต่อและการป้องกันเพิ่มเติม: -40 ถึง 200 ° C (-40 ถึง 392 ° F)

แอปพลิเคชันผลิตภัณฑ์

การตรวจสอบสภาพอุปกรณ์อุตสาหกรรม:

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 ถูกนำไปใช้กับเพลาการสั่นสะเทือนสัมพัทธ์การฝึกปรือแบบไดนามิกและตำแหน่งบนเครื่องหมุนเช่นไอน้ำก๊าซและน้ำเครื่องกำเนิดไฟฟ้าเทอร์โบคอมเพรสเซอร์และปั๊ม ในปิโตรเคมีพลังงานไฟฟ้าโลหะวิทยาและอุตสาหกรรมอื่น ๆ อุปกรณ์สามารถตรวจสอบสถานะการทำงานของเพลาเพื่อให้อุปกรณ์ผิดพลาดและอันตรายที่ซ่อนอยู่สามารถพบได้ในเวลาเพื่อรักษาการผลิตที่ปลอดภัยและมั่นคง

หุ่นยนต์ทางการแพทย์:

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 ถูกใช้โดยผู้ให้บริการระบบหุ่นยนต์ในหุ่นยนต์ผ่าตัดและการฟื้นฟูสมรรถภาพเช่นหุ่นยนต์ศัลยกรรม Stryker Mako ขึ้นอยู่กับแรงบิดสูงความแม่นยำในการควบคุมสูงขนาดเล็กและน้ำหนักเบาสามารถเติมเต็มการรักษาที่ดีในพื้นที่แคบและบริการทางการแพทย์ส่วนบุคคลที่แม่นยำ

การช่วยเหลือฉุกเฉิน:

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 ใช้ร่วมกับสายรัดแอปพลิเคชัน Gen 7 Combat (C-A-T) การออกแบบขนาดกะทัดรัดของมันมีสายรัดอย่างปลอดภัยและเหมาะสำหรับเจ้าหน้าที่บังคับใช้กฎหมายที่หลากหลายเช่นชุดเครื่องสำอางและเจ้าหน้าที่ลาดตระเวน

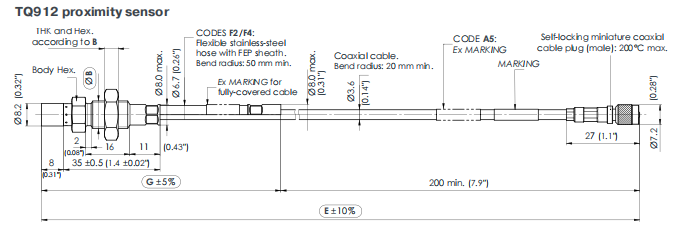

ภาพวาดเชิงกล

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 เซ็นเซอร์ความใกล้ชิด

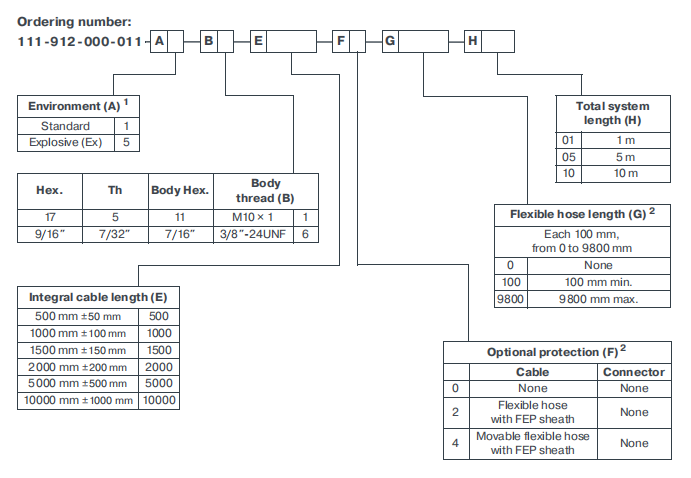

หมายเลขสั่งซื้อ
