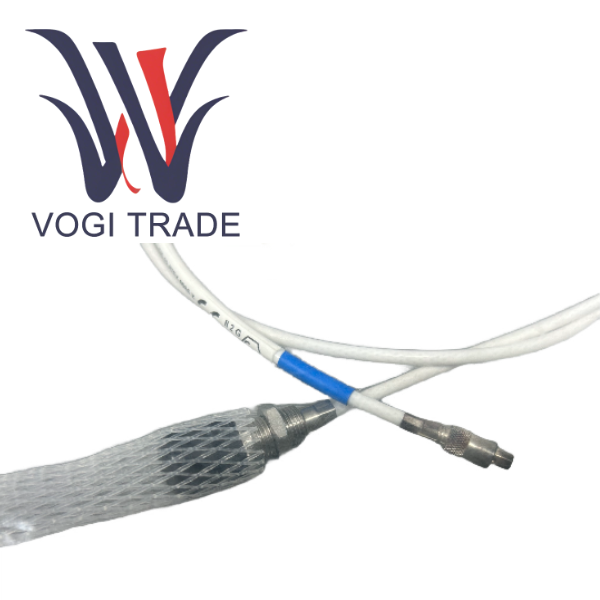

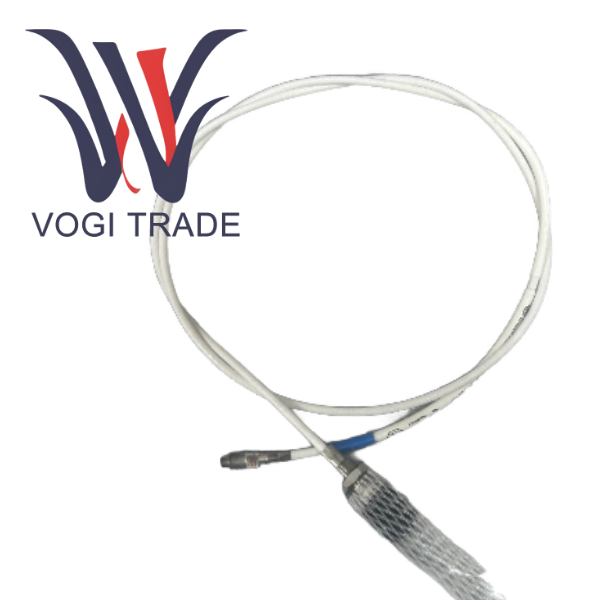

TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10

สินค้าออกทบทวน

การวิเคราะห์รหัสรุ่นของ TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 มีดังนี้:

111-412-000-013     หมายเลขผลิตภัณฑ์พื้นฐาน ระบุไว้อย่างชัดเจนว่าเป็นเซ็นเซอร์ซีรีส์ TQ412

A1                          ตัวเลือกด้านสิ่งแวดล้อม ระบุรุ่นมาตรฐานอุตสาหกรรม โดยไม่มีใบรับรองป้องกันการระเบิด (Ex) เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมทั่วไป

B1                          ประเภทเกลียว ระบุเกลียวเมตริก M10 x 1 ซึ่งเป็นหนึ่งในข้อกำหนดการติดตั้งทั่วไป

E010                       ความยาวสายเคเบิลในตัว ซึ่งระบุสายโคแอกเซียล FEP ในตัวที่ 1.0 เมตร ± 0.1 เมตร

F0                            การป้องกันเพิ่มเติม ซึ่งระบุว่าไม่มีการป้องกันทางกลหรือสารเคมีเพิ่มเติม กล่าวคือ มีการใช้เฉพาะสายเคเบิล FEP มาตรฐานเท่านั้น

G000                      ความยาวของท่ออ่อนตัว สอดคล้องกับ F0 บ่งชี้ถึงท่อสแตนเลสที่ไม่ยืดหยุ่น

H10                        ความยาวรวมของระบบ (TSL) ซึ่งบ่งชี้ว่าเซ็นเซอร์นี้ได้รับการออกแบบมาให้สร้างห่วงโซ่การวัดที่สมบูรณ์ยาว 10 เมตร เนื่องจากสายเคเบิลในตัวมีความยาวเพียง 1.0 เมตร จึงต้องใช้สายต่อขยาย EA402 ยาว 9.0 เมตร เพื่อให้ได้ TSL ยาว 10 เมตรที่อ้างสิทธิ์

คุณลักษณะหลักของ TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 คือการออกแบบแบบติดตั้งถอยหลัง สายสัญญาณของ TQ412 แตกต่างจากเซนเซอร์แนวตั้งมาตรฐานตรงที่นำออกจากส่วนท้ายของตัวเซนเซอร์ โครงสร้างที่เป็นเอกลักษณ์นี้ทำให้เป็นตัวเลือกที่เหมาะสำหรับการแก้ปัญหาทางวิศวกรรม เช่น พื้นที่การติดตั้งที่จำกัด ไม่สามารถวางสายไฟไว้ด้านหน้า หรือความจำเป็นในการเดินสายเคเบิลแบบพิเศษ

คุณสมบัติการทำงานของผลิตภัณฑ์

การได้มาซึ่งสัญญาณบรอดแบนด์ความเที่ยงตรงสูง

แบนด์วิดท์ 20 kHz เกินกว่าข้อกำหนดการตรวจสอบขั้นพื้นฐานอย่างมาก และสามารถจับสัญญาณชั่วคราวความถี่สูงได้อย่างแม่นยำ เช่น ความถี่ลักษณะข้อบกพร่องของแบริ่งกลิ้ง ย่านความถี่ขอบของเฟืองและความถี่ทางเดินของเบลด ทำให้ข้อมูลดิบคุณภาพสูงสำหรับการวินิจฉัยขั้นสูง

สายโคแอกเชียล 70 Ω เสียงรบกวนต่ำและขั้วต่อแบบล็อคตัวเองสร้างวงจรป้องกันที่สมบูรณ์ ลดการรบกวนทางแม่เหล็กไฟฟ้าจากอุปกรณ์ เช่น ตัวแปลงความถี่และมอเตอร์กำลังสูงได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจในความบริสุทธิ์ของสัญญาณ

โครงสร้างระดับอุตสาหกรรมที่แข็งแกร่งและเชื่อถือได้

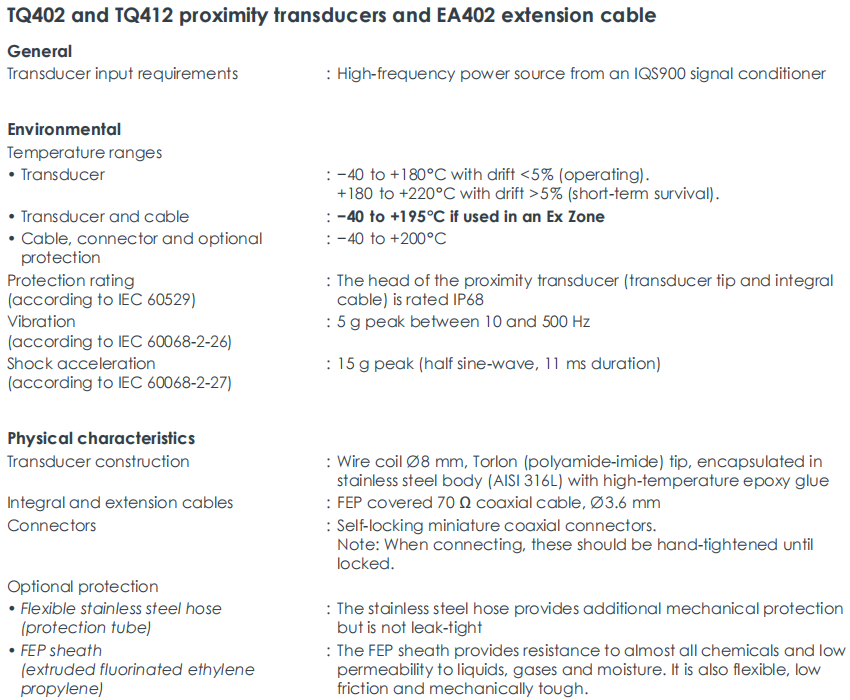

ทิป Torlon ที่ปิดผนึกระดับ IP68 และตัวเครื่องสแตนเลสได้รับการผนึกอย่างสมบูรณ์ด้วยกาวอีพอกซีอุณหภูมิสูง ช่วยให้การทำงานมีความเสถียรในระยะยาวในตัวกลางที่รุนแรง เช่น น้ำมัน น้ำ และสารหล่อเย็น

ภายใต้การเปลี่ยนแปลงของอุณหภูมิที่รุนแรงตั้งแต่ -40°C ถึง +180°C ระบบจะควบคุมการเคลื่อนตัวภายใน 5% ทำให้มั่นใจในความสอดคล้องและการเปรียบเทียบข้อมูลตลอดกระบวนการทั้งหมดตั้งแต่การสตาร์ทขณะเย็น การทำงานแบบเต็มโหลด ไปจนถึงการปิดเครื่อง

ทนต่อการสั่นสะเทือนและแรงกระแทกได้สูง ด้วยความทนทานต่อการสั่นสะเทือน 5 กรัมและการกระแทก 15 กรัม ทำให้มั่นใจได้ว่าจะไม่เกิดข้อผิดพลาดในสภาพแวดล้อมการสั่นสะเทือนที่รุนแรงของเครื่องจักรที่หมุนขนาดใหญ่ เช่น กังหันไอน้ำและคอมเพรสเซอร์

การกำหนดมาตรฐานและความสามารถในการเปลี่ยนระบบได้

มีการสอบเทียบความยาวระบบทั้งหมด และห่วงโซ่การวัดทั้งหมด (TQ412 + EA402 + IQS450) ได้รับการสอบเทียบอย่างเท่าเทียมกันตาม TSL 10 เมตร ซึ่งหมายความว่าสามารถเปลี่ยนเซ็นเซอร์ TQ412 ที่มีข้อกำหนดเดียวกันได้โดยตรง โดยไม่ต้องปรับเทียบใหม่หรือปรับช่วงการตั้งค่าบนคอมพิวเตอร์ส่วนบน ทำให้กระบวนการบำรุงรักษาง่ายขึ้นอย่างมากและลดเวลาหยุดทำงาน

ตัวบ่งชี้ประสิทธิภาพหลักของการปฏิบัติตามข้อกำหนด API 670 เป็นไปตามข้อกำหนดที่แนะนำของมาตรฐานสากล API 670 สำหรับระบบป้องกันทางกลในอุตสาหกรรมน้ำมันและก๊าซ ซึ่งเป็นการรับประกันทางเทคนิคสำหรับการปฏิบัติตามโครงการ
