TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05

ภาพรวมผลิตภัณฑ์

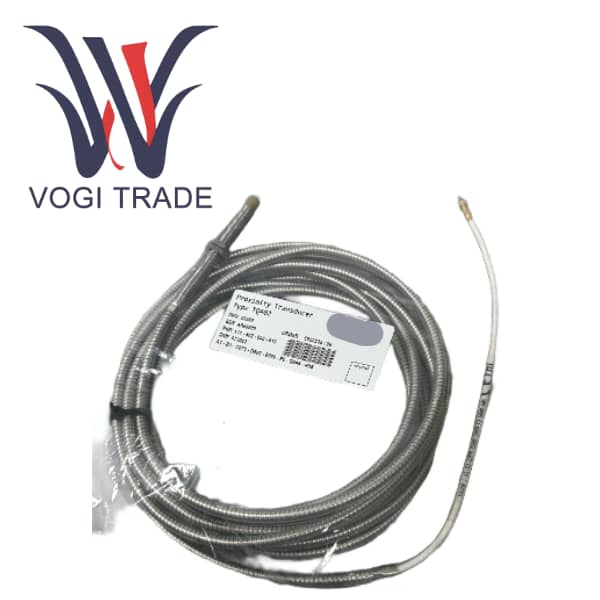

ผลิตภัณฑ์นี้คือ TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 เซนเซอร์ดิสเพลสเมนต์กระแสไหลวนแบบไม่สัมผัสที่ผลิตโดย Meggitt (Vibra-Meter ®) ซึ่งเป็นผลิตภัณฑ์ที่ปลอดภัยจากภายในซึ่งออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมที่อาจเกิดการระเบิด พร็อกซิมิตี้ทรานสดิวเซอร์อยู่ในระบบการวัดพร็อกซิมิตีที่ประกอบด้วย TQ402/TQ412, EA402 และ IQS900 ซึ่งใช้สำหรับการตรวจสอบการสั่นสะเทือนในแนวรัศมีและการเคลื่อนตัวตามแนวแกนของเครื่องจักรที่กำลังหมุนในพื้นที่อันตรายอย่างต่อเนื่องและแม่นยำ

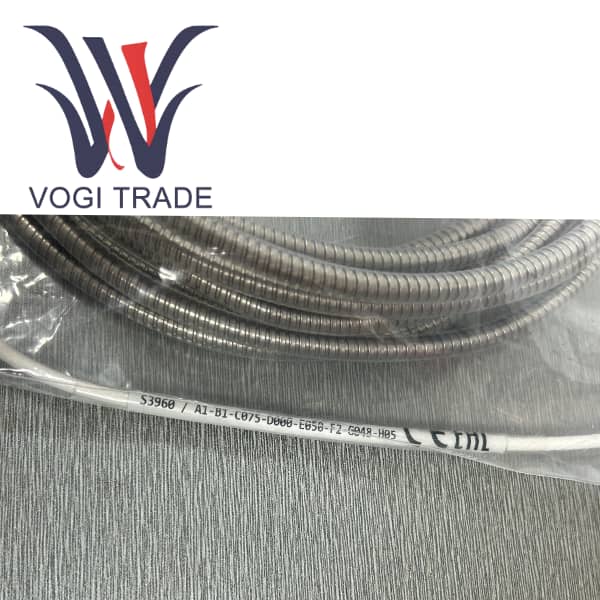

หมายเลขคำสั่งซื้อเฉพาะนี้บ่งชี้ว่าเซ็นเซอร์นี้ไม่เพียงแต่มีประสิทธิภาพสูงในซีรีส์ TQ402 เท่านั้น แต่ยังผ่านการรับรองความปลอดภัยภายในที่เข้มงวด "Ex i" และสามารถใช้งานได้อย่างปลอดภัยในโซน 0, 1, 2 ของสภาพแวดล้อมที่มีก๊าซไวไฟและระเบิดได้ เช่น ปิโตรเลียม อุตสาหกรรมเคมี และก๊าซธรรมชาติ โครงสร้าง TQ402 ประกอบด้วยตัวเรือนความยาว 75 มม. สายเคเบิลในตัวยาว 5 เมตร และท่อสแตนเลสแบบยืดหยุ่นพร้อมปลอก FEP เพื่อการป้องกัน TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 เป็นโซลูชันที่เชื่อถือได้และปลอดภัยสูง ซึ่งออกแบบมาสำหรับสถานการณ์การใช้งานที่มีความต้องการสูง

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

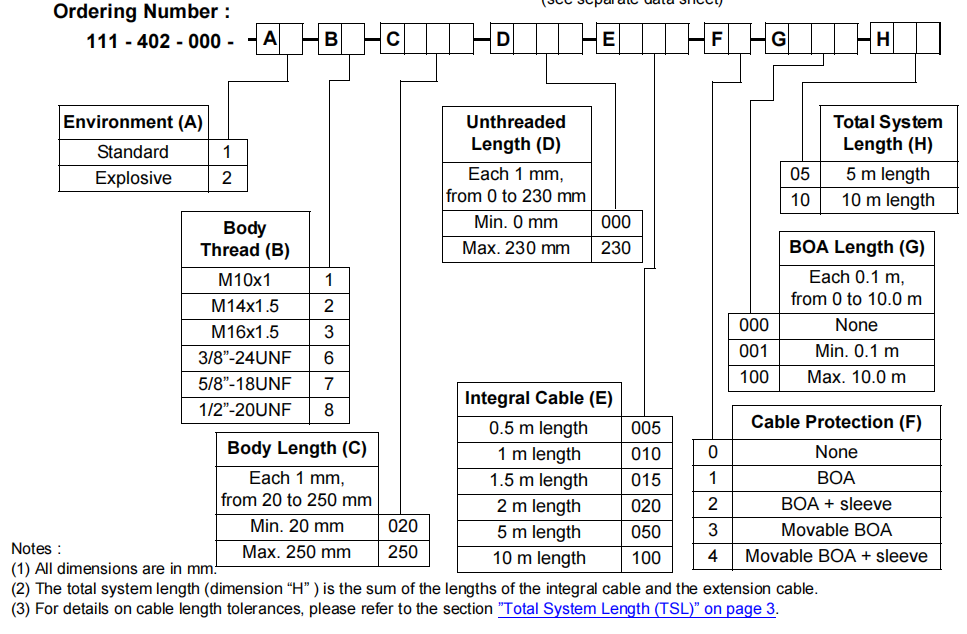

การวิเคราะห์การกำหนดค่าโดยละเอียดของหมายเลขคำสั่งซื้อ

A1              มาตรฐานด้านสิ่งแวดล้อม - ประเภทความปลอดภัยภายใน (เช่น i) นี่คือข้อแตกต่างหลักจากรุ่นก่อนหน้า ซึ่งบ่งชี้ว่าเซ็นเซอร์นี้เป็นไปตามมาตรฐานการป้องกันการระเบิดด้านความปลอดภัยภายใน

B1              เกลียวนอก - เกลียวเมตริก M10 × 1 ใช้งานได้หลากหลายและติดตั้งง่าย

วัสดุเป้าหมาย                        เหล็กนำแม่เหล็ก (เช่น AISI 4140)

D000          ความยาวเกลียว -0 มม. โดยมีเกลียววิ่งผ่านตัวเครื่องทั้งหมด

E050          ความยาวสายเคเบิลในตัว - 5.0 เมตร

F2              การป้องกันเสริม - ท่อสแตนเลสแบบยืดหยุ่นพร้อมปลอก FEP ให้การปกป้องทางกลในระดับสูงสุด (ทนต่อแรงกระแทก ทนต่อแรงดัน ทนต่อการสึกหรอ) และป้องกันการกัดกร่อนของสารเคมีสำหรับสายเคเบิล

G050           ความยาวท่ออ่อน - 0.5 เมตร ปกป้องส่วนสายเคเบิลกุญแจใกล้กับหัวเซนเซอร์

H05            ความยาวรวมของระบบ - 5 เมตร

ประสิทธิภาพหลักและพารามิเตอร์ทางกายภาพ:

หลักการวัด            เอฟเฟกต์กระแสวน

ช่วงการวัดเชิงเส้น       2 มม. หรือ 4 มม. (ขึ้นอยู่กับการตั้งค่า IQS900)

ความไว                               8 mV/µm (ช่วง 2 มม.) หรือ 4 mV/µm (ช่วง 4 มม.) - แรงดันไฟฟ้าเอาต์พุต

การตอบสนองความถี่                 DC ถึง 20 kHz (-3 dB)

อุณหภูมิในการทำงาน             -40°C ถึง +180°C (โพรบ) -40°C ถึง +120°C (สายเคเบิลและขั้วต่อ)

ความเป็นเชิงเส้น                                 เมื่ออ้างอิงถึงเส้นโค้งประสิทธิภาพในแผ่นข้อมูล ข้อผิดพลาดทั่วไปจะมีน้อยมาก

เกรดการป้องกัน                      IP68 (หัวเซนเซอร์และสายเคเบิลในตัว)

การรับรองการป้องกันการระเบิด      สอดคล้องกับ Ex ia IIC T6... มาตรฐาน T3 Ga ใช้ได้กับพื้นที่อันตรายในหลายภูมิภาค เช่น ยุโรป นานาชาติ (IECEx) และอเมริกาเหนือ หมายเลขใบรับรอง เช่น LCIE 11 ATEX 3091X

วัสดุเป้าหมาย                        เหล็กนำแม่เหล็ก (เช่น AISI 4140)
