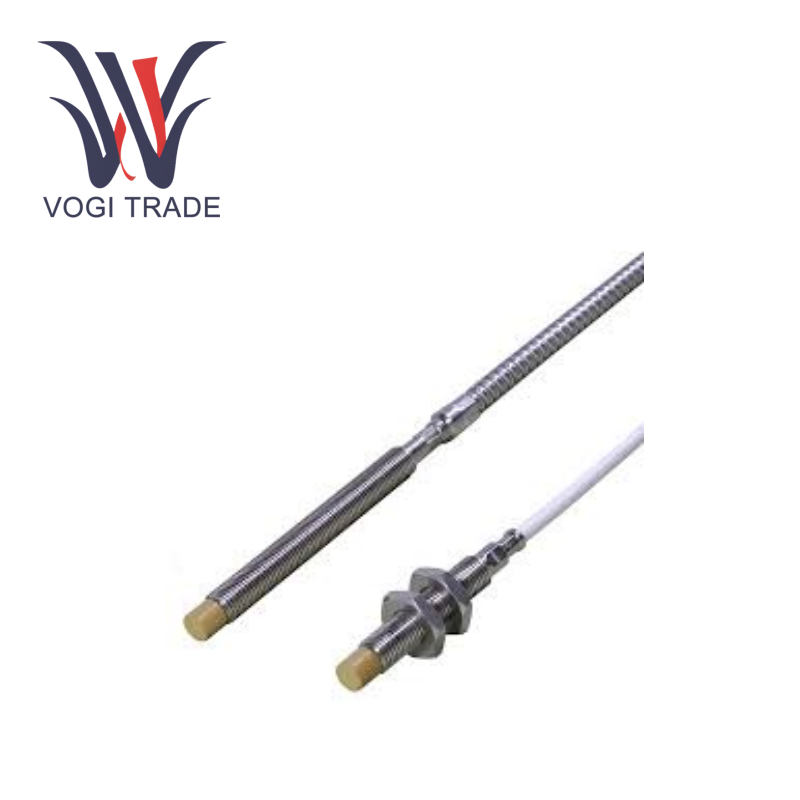

TQ401 111-401-013-A2-B6-C030-D000-E015-F5-G-H10

การกำหนดค่าหลัก

ประเภท: เซ็นเซอร์การกระจัด

เครื่องส่งสัญญาณสัญญาณ: IQS450

ความยาวของระบบทั้งหมด: 10 เมตร

สายโพรบ: 1.5 เมตร (ตัวเลือก E015)

สายเคเบิลส่วนขยาย: 8.5 เมตร (จำเป็นต้องใช้สายเคเบิลส่วนขยาย EA401 เพื่อให้ตรงตามข้อกำหนดขั้นต่ำ 8.5 เมตร)

ตัวเลือกเอาต์พุต: เอาต์พุตแรงดันไฟฟ้า (ตัวเลือก B6, สอดคล้องกับ -1.6V ถึง -17.6V)

การรับรองการระเบิด: EX IA IIC T6 ปลอดภัยในตัว (ตัวเลือก A2 เหมาะสำหรับโซน 0/1/2)

โพรบเธรด: Metric M10 × 1 (ตัวเลือก C030)

การป้องกันโพรบ: ไม่มีการป้องกันเพิ่มเติม (ตัวเลือก F5)

พารามิเตอร์สำคัญ

หลักการวัด: การวัดการกำจัดแบบไม่ติดต่อกระแสไฟฟ้าวน

ช่วง: 0.2–2.2 มม. (ช่วงเชิงเส้น)

ความไว: 8 mV/μM (โหมดเอาต์พุตแรงดันไฟฟ้า)

การตอบสนองความถี่: DC-20 kHz (-3 dB)

ความเป็นเส้นตรง: ≤± 0.5% (เต็มสเกลการสอบเทียบมาตรฐาน)

วัสดุเป้าหมาย: VCL 140 Steel (เทียบเท่ากับ AISI 4140 ฯลฯ )

ความต้านทานอุณหภูมิโพรบ: -40 ° C ถึง +180 ° C (ระยะยาว)

+220 ° C (การอยู่รอดระยะสั้น)

ความต้านทานอุณหภูมิของตัวส่งสัญญาณ: -35 ° C ถึง +85 ° C

ระดับการป้องกันโพรบ: IP68 (หัว)

การรับรองระบบ: ATEX/IECEX/CSA/KGS/ROSSTANDARD

สถานการณ์แอปพลิเคชัน

การตรวจสอบการสั่นสะเทือนของเพลาเครื่องจักร (กังหันไอน้ำ, คอมเพรสเซอร์, ปั๊ม ฯลฯ )

การวัดการกระจัดและการกวาดล้างตามแนวแกน

พื้นที่อันตราย (การรับรองการระเบิด)

เข้ากันได้กับระบบตรวจสอบ VM600/Vibrosmart

คำแนะนำอื่น ๆ

ข้อกำหนดการสอบเทียบ: การสอบเทียบด้วยเป้าหมายเหล็ก VCL 140 เป็นสิ่งจำเป็นในสภาพแวดล้อมที่ 23 ° C ± 5 ° C การกำหนดค่าสายเคเบิล: ความยาวรวม 10 เมตรทำได้โดยการรวมสายเคเบิลโพรบ (1.5 เมตร) + สายเคเบิลส่วนขยาย (8.5 เมตร)

Interchangeable: TQ401 111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 ส่วนประกอบทั้งหมดของระบบ (โพรบ, สายเคเบิล, เครื่องส่งสัญญาณ) สามารถเปลี่ยนได้
