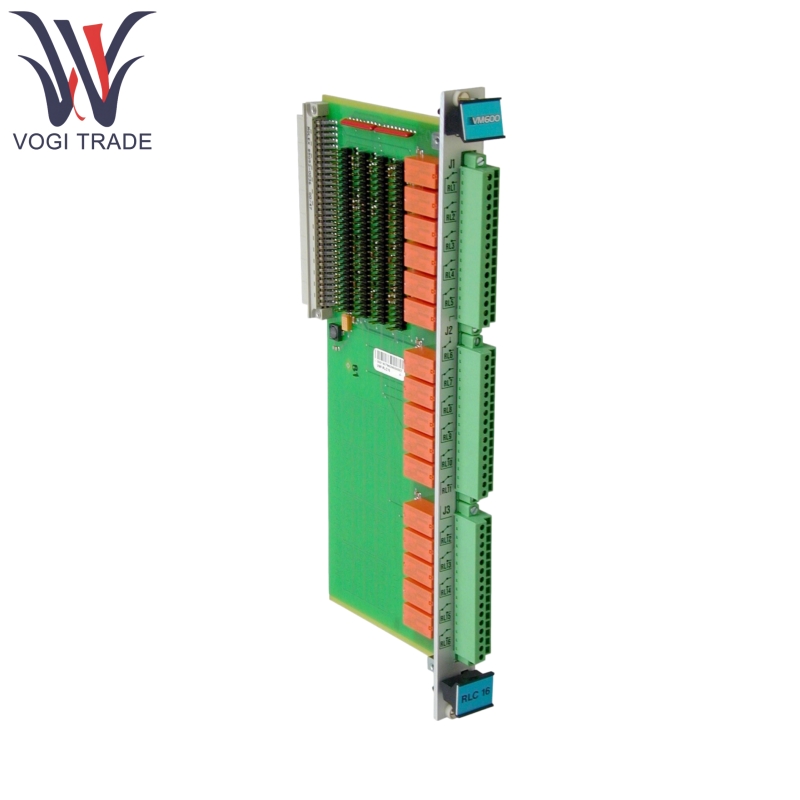

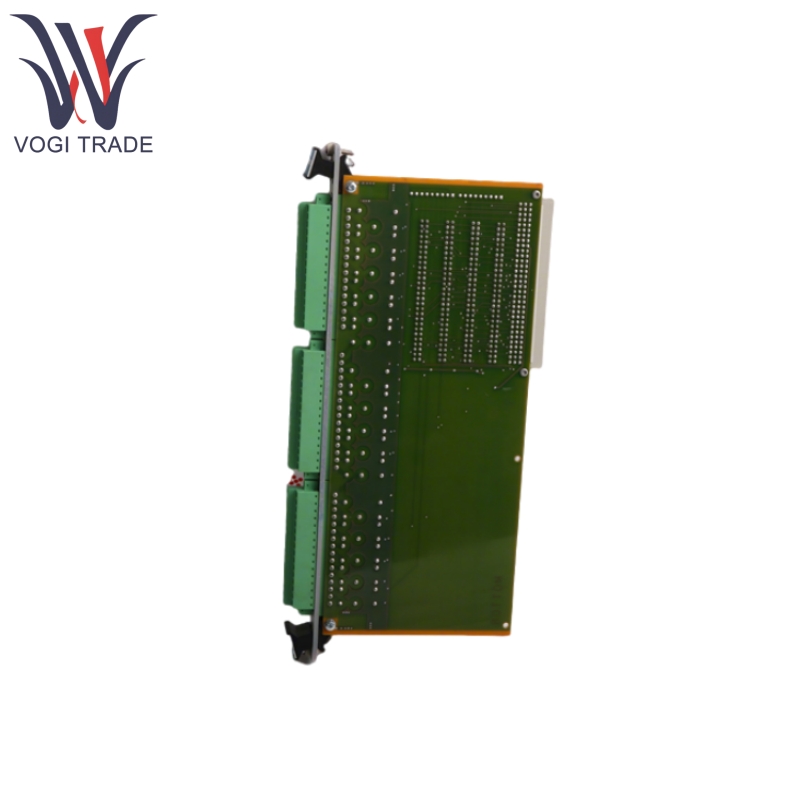

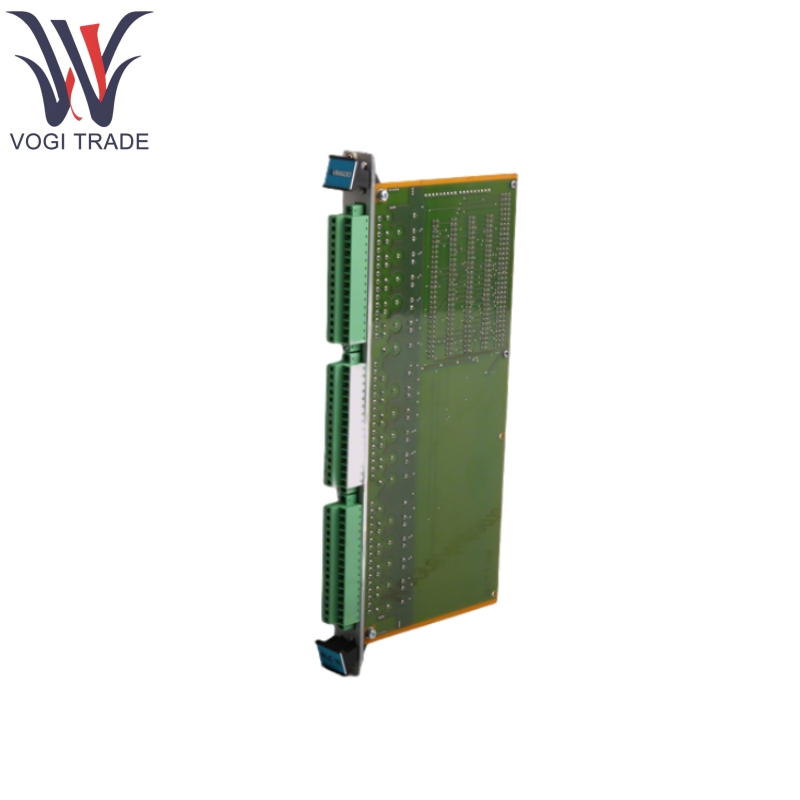

RLC16 200-570-000-111

ข้อกำหนดผลิตภัณฑ์

RLC16 200-570-000-111 ถูกติดตั้งที่ด้านหลังของชั้นวาง VM600 (ABE04X หรือ ABE056) และเชื่อมต่อโดยตรงกับแบ็คเพลนแร็คผ่านตัวเชื่อมต่อเดียว

RLC16 200-570-000-111 มี 16 รีเลย์ที่มีผู้ติดต่อเปลี่ยน รีเลย์แต่ละรายการเกี่ยวข้องกับ 3 ขั้วบนขั้วต่อสกรู-ขั้วต่อที่สามารถเข้าถึงได้ที่ด้านหลังของชั้นวาง VM600

RLC16 200-570-000-111 ถูกควบคุมโดยไดรเวอร์แบบเปิดโล่งภายใต้การควบคุมซอฟต์แวร์ จัมเปอร์บนการ์ด RLC16 อนุญาตให้เลือกรีเลย์ที่มีพลัง (NE) หรือไม่ลดพลังงานตามปกติ (NDE)

คุณสมบัติของผลิตภัณฑ์

การ์ดถ่ายทอดพร้อมขั้วต่อสกรูเทอร์มินัล

รีเลย์ไดรเวอร์อินเวอร์เตอร์ลอจิก (เลือกจัมเปอร์)

16 รีเลย์พร้อมผู้ติดต่อเปลี่ยน

ความต้านทานการสัมผัสต่ำ

ความจุต่ำ

สูงผ่านอำนาจ

การแทรกสดและการถอดการ์ด (ร้อนชื้น)

สอดคล้องกับมาตรฐาน EC สำหรับ EMC

พารามิเตอร์ผลิตภัณฑ์

ข้อมูลลักษณะ:

การนำเสนอ -16 รีเลย์ PCB

รีเลย์สถานะที่มีพลังงานตามปกติหรือไม่ได้รับพลังงานตามปกติ (เลือกจัมเปอร์)

ตัวเชื่อมต่อการเชื่อมต่อภายนอก-ขั้วต่อ (J1, J2 และ J3)

ติดตั้งติดตั้งที่ด้านหลังของชั้นวาง VM600 และเชื่อมต่อกับ backplane ของชั้นวางผ่านตัวเชื่อมต่อ

ประเภทตัวเชื่อมต่อ:

J1: ขั้วต่อสกรู-เทอร์มินัล 16-contact เอาท์พุท (รายชื่อ) สำหรับรีเลย์ RL1 ไปยัง RL6

J2: ขั้วต่อสกรู-เทอร์มินัล 16-contact เอาท์พุท (รายชื่อ) สำหรับรีเลย์ RL6 ถึง RL11

J3: ขั้วต่อสกรู-เทอร์มินัล 16-contact เอาท์พุท (รายชื่อ) สำหรับรีเลย์ RL11 ถึง RL16

แหล่งจ่ายไฟ:

แหล่งพลังงาน: แหล่งจ่ายไฟ VM600 RACK

แรงดันไฟฟ้า: +5 VDC

การบริโภค: 40 mA × 16 (ต่อรีเลย์)

สภาพแวดล้อม:

อุณหภูมิ

การทำงาน: −25 ถึง 65 ° C (−13 ถึง 149 ° F)

ที่เก็บ: −40 ถึง 85 ° C (−40 ถึง 185 ° F)

ความชื้น

การดำเนินงาน: 0 ถึง 90% ที่ไม่ได้รับการชดเชย

ที่เก็บ: 0 ถึง 95% การไม่รวม
