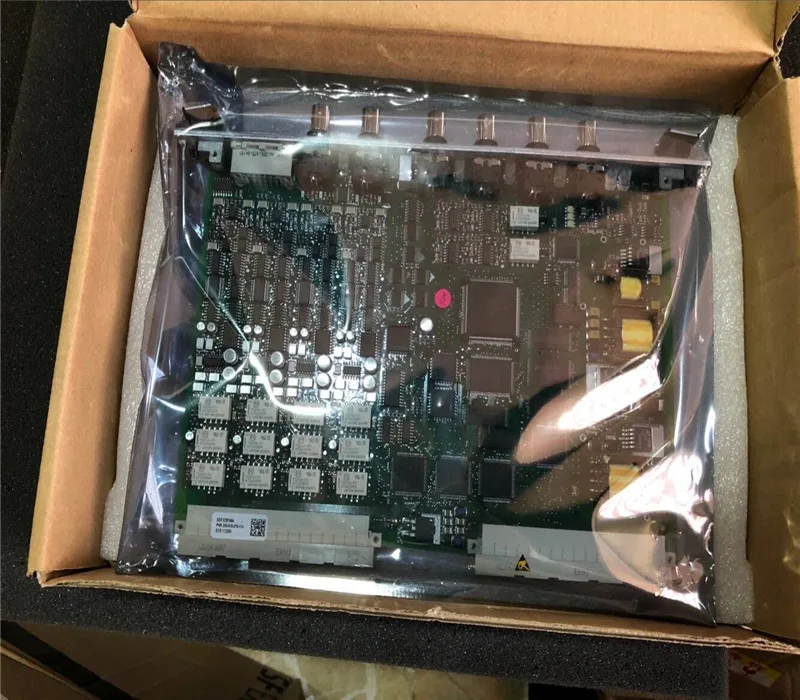

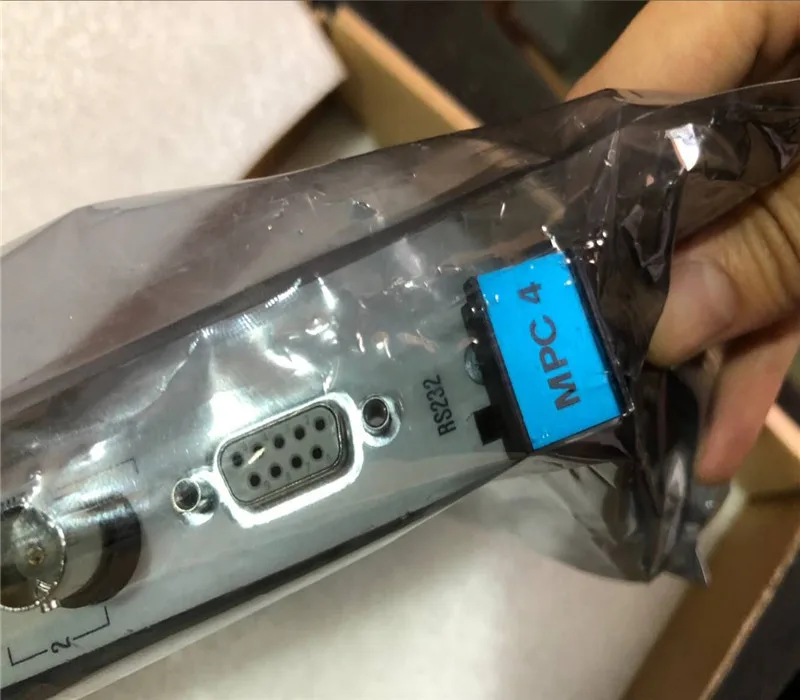

MPC4 200-510-076-114

การ์ด MPC4

การ์ดป้องกันเครื่องจักร MPC4 200-510-076-114 เป็นหัวใจสำคัญของระบบป้องกันเครื่องจักรซีรีส์ (MPS) การวัดการ์ดที่มีความยืดหยุ่นสูงและตรวจสอบอินพุตสัญญาณแบบไดนามิกสูงสุด 4 รายการและอินพุตความเร็วสูงสุด 2 อินพุตในเวลาเดียวกัน

อินพุตสัญญาณแบบไดนามิกสามารถตั้งโปรแกรมได้อย่างสมบูรณ์และสามารถกำหนดค่าให้ได้รับการเร่งความเร็วความเร็วการกระจัด (ความใกล้ชิด) และสัญญาณประเภทอื่น ๆ นอกจากนี้ยังมีความสามารถในการวัดมาตรการทางกายภาพเพิ่มเติมบนกระดานเช่นการสั่นสะเทือนแบบสัมพัทธ์และการสั่นสะเทือนโดยรวม, SMAX, ความผิดปกติ, ตำแหน่งแรงขับ, การขยายตัวของที่อยู่อาศัยแบบสัมบูรณ์และแตกต่างกัน, การกระจัดและแรงดันแบบไดนามิก

การประมวลผลแบบดิจิตอลประกอบด้วยการกรองการรวมหรือความแตกต่าง (ถ้าจำเป็น) การแก้ไข (RMS ค่าเฉลี่ยค่าสูงสุดจริงหรือสูงสุดถึงจุดสูงสุด) การติดตามคำสั่งซื้อ (แอมพลิจูดและเฟส) และการวัดเซ็นเซอร์เพื่อกำหนดเป้าหมาย airgap

อินพุตเครื่องวัดวามเร็วทำให้สามารถเชื่อมต่อสัญญาณของเซ็นเซอร์ความเร็วทุกประเภทเช่นโพรบความใกล้ชิด, เซ็นเซอร์กระบะพัลส์แม่เหล็กหรือ TTL ฯลฯ อัตราส่วน TACH แบบเศษส่วนก็เป็นไปได้เช่นกัน

การตั้งค่าอยู่ในหน่วยเมตริกหรืออิมพีเรียล การแจ้งเตือนและจุดที่กำหนดจุดสามารถตั้งโปรแกรมได้อย่างสมบูรณ์เช่นเดียวกับการหน่วงเวลาการเตือนภัย hysteresis และ latching เกณฑ์การแจ้งเตือนและอันตรายสามารถแก้ไขได้เป็นฟังก์ชั่นของความเร็วหรือข้อมูลภายนอกอื่น ๆ

เอาต์พุตระดับสัญญาณเตือนดิจิตอล (ภายใน ioc4tการ์ดอินพุต/เอาต์พุต) มีให้สำหรับแต่ละระดับการเตือน สัญญาณเตือนภัยเหล่านี้สามารถใช้ในการขับรีเลย์ท้องถิ่นสี่ตัวบนการ์ด IOC4T และ/หรืออาจถูกกำหนดเส้นทางผ่านบัสดิบดิบหรือบัส Open Collector (OC) เพื่อขับรีเลย์บนการ์ดรีเลย์เสริม (RLC16 หรือ IRC4 ฯลฯ )

สัญญาณการสั่นสะเทือนและความเร็ว (แบบไดนามิก) ที่ผ่านการประมวลผลมีอยู่ที่ด้านหลังของเฟรม (แผงด้านหน้าของ IOC4T) เป็นสัญญาณเอาต์พุตอะนาล็อก แรงดันไฟฟ้า (0 ถึง 10 V) และสัญญาณปัจจุบัน (4 ถึง 20 mA) จะถูกจัดส่ง
