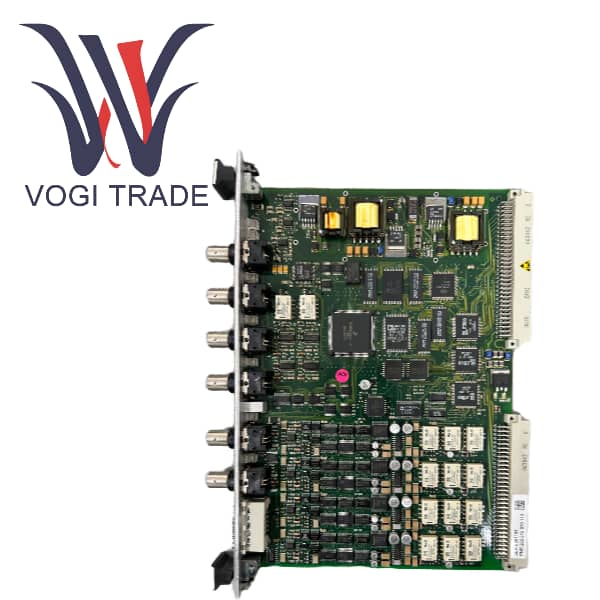

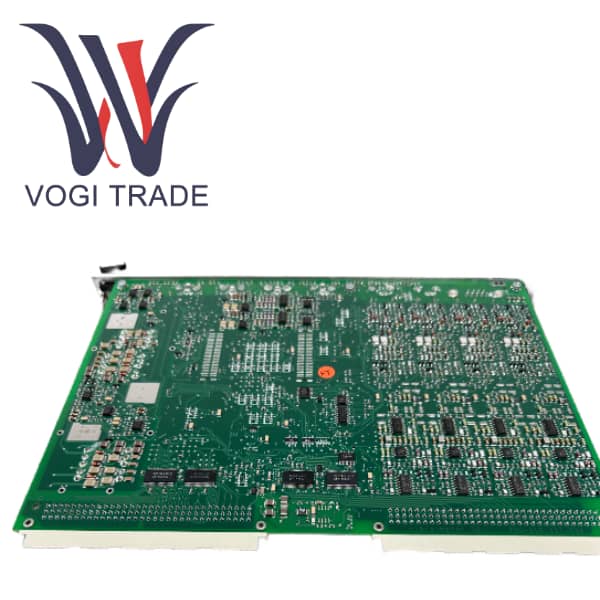

MPC4 200-510-070-113

คุณลักษณะของผลิตภัณฑ์

MPC4 (รุ่น: 200-510-070-113) เป็นหน่วยประมวลผลหลักของระบบป้องกันทางกลซีรีส์ VM600 ในสายผลิตภัณฑ์ VM นี่คือการ์ดป้องกันทางกลออนไลน์ที่ต่อเนื่องและทรงพลัง ซึ่งใช้เทคโนโลยีการประมวลผลสัญญาณดิจิตอลขั้นสูง และใช้สำหรับการตรวจสอบและป้องกันอุปกรณ์ที่หมุนที่สำคัญแบบเรียลไทม์

รุ่นนี้เป็นของฮาร์ดแวร์รุ่นแรกๆ ของเวอร์ชัน "มาตรฐาน" (ฮาร์ดแวร์เวอร์ชัน 113) และเป็นหนึ่งในการ์ดเดี่ยวที่คลาสสิกและใช้กันอย่างแพร่หลายที่สุดในระบบ VM600 จำเป็นต้องใช้ร่วมกับการ์ดอินพุต/เอาต์พุต IOC4T เพื่อร่วมกันสร้างช่องทางการตรวจสอบที่สมบูรณ์ ฟังก์ชันหลักของ MPC4 200-510-070-113 คือการประมวลผลสัญญาณไดนามิก 4 สัญญาณพร้อมกัน (เช่น การสั่นสะเทือนและการเคลื่อนตัว) และสัญญาณสำคัญ 2 สัญญาณ (ความเร็วในการหมุน) และผ่านค่าการตั้งค่าการแจ้งเตือนที่ตั้งโปรแกรมได้ การ์ดป้องกันเครื่องจักรจะส่งสัญญาณแจ้งเตือนหรือปิดเครื่องทันทีเมื่ออุปกรณ์ทำงานผิดปกติ เพื่อป้องกันอุปกรณ์เสียหาย

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

ประเภทผลิตภัณฑ์                                         การ์ดป้องกันกลไก MPC4 (เวอร์ชันมาตรฐาน)

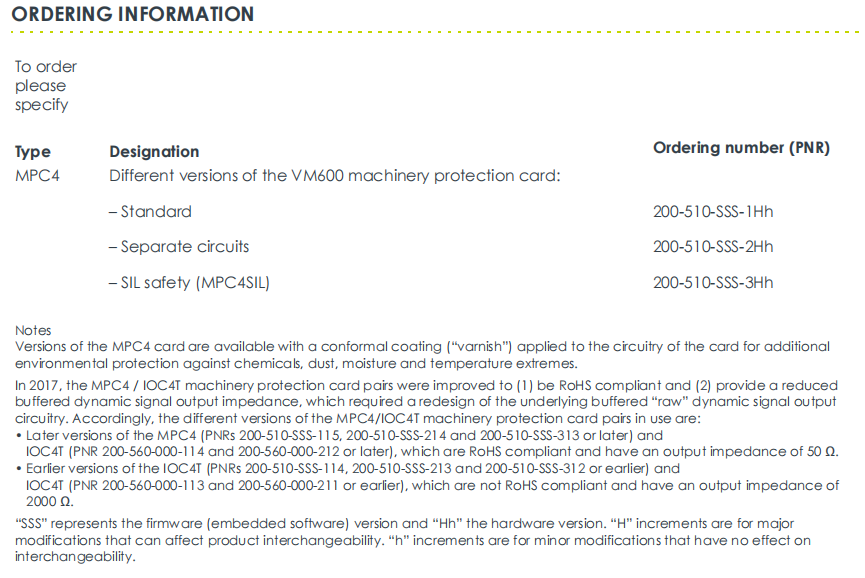

เวอร์ชันฮาร์ดแวร์                                  113 (สำหรับรายละเอียดเวอร์ชันก่อนหน้า โปรดดูคำอธิบายต่อไปนี้)

ข้อกำหนดการจับคู่                             ต้องใช้ร่วมกับการ์ดอินพุต/เอาต์พุต IOC4T

อินพุตสัญญาณไดนามิก

จำนวนช่อง                               4

ประเภทอินพุต                                               แรงดันไฟฟ้า (0 ถึง ±20 VDC) หรือกระแสไฟฟ้า (0 ถึง ±25 mA)

อิมพีแดนซ์อินพุต                                    200 kΩ

ช่วงความถี่                                    DC ถึง 60 kHz (-3 dB เมื่อแชร์ Raw bus)

ช่วงความถี่ AC (กำลังประมวลผล)              0.1Hz ถึง 10kHz

อัตราส่วนการปฏิเสธโหมดทั่วไป (CMRR)      >60 dB @ 50 Hz

ครอสทอล์ค                                               -72 เดซิเบล

อินพุตสัญญาณที่สำคัญ

จำนวนช่อง                                2

ช่วงแรงดันไฟฟ้าอินพุต                                0.4 ถึง 500 Vpp

ช่วงความเร็วในการหมุน                           0.016Hz ถึง 50kHz (อินพุต) 1 ถึง 65,535 รอบต่อนาที (หลังการประมวลผล)

โหมดทริกเกอร์                                         ทริกเกอร์โดยเกณฑ์ของขอบขาขึ้น/ขาลงของสัญญาณ

เอาต์พุตบัฟเฟอร์

เอาต์พุตสัญญาณไดนามิก "ดั้งเดิม"               4 อินเทอร์เฟซ BNC ที่แผงด้านหน้า

อิมพีแดนซ์เอาต์พุต                                  2000 Ω (ฟีเจอร์ของเวอร์ชันแรกๆ, 50Ω ในเวอร์ชันใหม่)

ช่วงความถี่                                    DC ถึง 40 kHz (-3 dB)

ขอบเขตอุตสาหกรรมที่เกี่ยวข้อง

การตรวจสอบการสั่นสะเทือนของเพลา การสั่นสะเทือนของแบริ่ง ความเยื้องศูนย์ เฟสสำคัญ และการกระจัดของกังหันก๊าซ กังหันไอน้ำ กังหันน้ำ และเครื่องกำเนิดกังหันลมในด้านพลังงานไฟฟ้า

การป้องกันที่ครอบคลุมสำหรับคอมเพรสเซอร์แบบท่อส่งน้ำมันและก๊าซ กังหันนอกชายฝั่ง ชุดปั๊ม และกังหันก๊าซ

ระบบป้องกันสำหรับอุปกรณ์หมุนความเร็วสูงขนาดใหญ่ในอุตสาหกรรมการผลิต เช่น โบลเวอร์เทอร์ไบน์ คอมเพรสเซอร์แบบแรงเหวี่ยง และมอเตอร์ขนาดใหญ่

การอัพเกรดและการบำรุงรักษาทางอุตสาหกรรมแบบดั้งเดิมนั้นดำเนินการเป็นอะไหล่สำหรับระบบ VM600 ที่ให้บริการอยู่จำนวนมากที่มีอยู่

ดาวน์โหลดแผ่นข้อมูล
