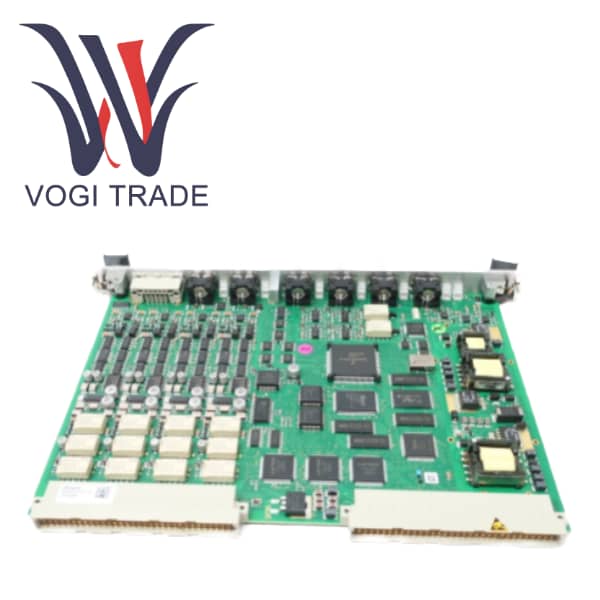

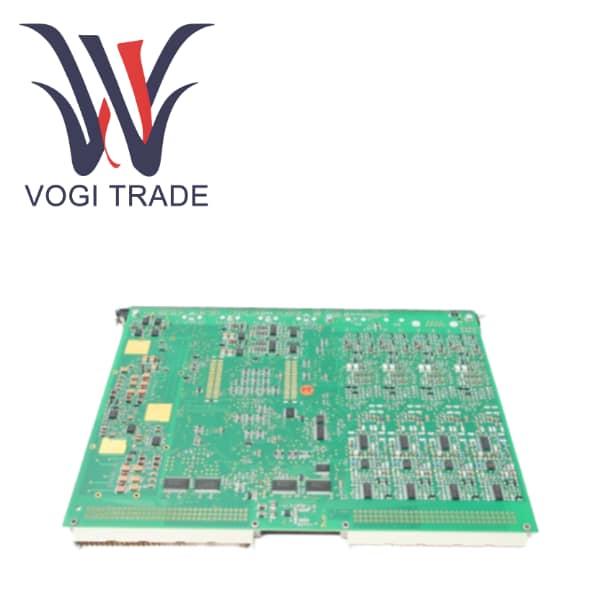

MPC4 200-510-070-112

ภาพรวมผลิตภัณฑ์

MPC4 200-510-070-112 คือการ์ดป้องกันเชิงกลออนไลน์ประสิทธิภาพสูงและต่อเนื่องจากกลุ่มผลิตภัณฑ์เครื่องวัดการสั่นสะเทือนของ Meget การ์ดป้องกันเครื่องจักรทำหน้าที่เป็นองค์ประกอบการประมวลผลกลางในระบบป้องกันทางกล (MPS) ซีรีส์ VM600 ซึ่งใช้สำหรับการตรวจสอบแบบเรียลไทม์และการป้องกันอุปกรณ์หมุนที่สำคัญในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

โมเดลการถอดรหัสให้ข้อมูลสำคัญ:

200-510: หมายเลขชิ้นส่วนพื้นฐานของซีรีส์การ์ด MPC4

070: ตัวระบุเวอร์ชันเฟิร์มแวร์/ซอฟต์แวร์

1: ระบุเวอร์ชัน "มาตรฐาน" ซึ่งมีฟังก์ชันทั้งหมด

12: ระบุเวอร์ชันฮาร์ดแวร์ นี่คือการ์ดเวอร์ชันปรับปรุงก่อนกำหนด ซึ่งมีผลกระทบทางเทคนิคเฉพาะตามที่ระบุไว้ในข้อกำหนด

MPC4 เวอร์ชัน "มาตรฐาน" นี้เป็นการ์ดอเนกประสงค์และฟังก์ชันเต็มรูปแบบที่สามารถประมวลผลสัญญาณการสั่นสะเทือน/การเคลื่อนที่แบบไดนามิกจากสี่ช่องสัญญาณไปพร้อมๆ กัน และสัญญาณความเร็วในการหมุน (ความเร็ว) จากสองช่องสัญญาณ การออกแบบ MPC4 200-510-070-112 ให้การปกป้องเครื่องจักรที่เชื่อถือได้ ป้องกันความเสียหายที่อาจเกิดขึ้นจากการสั่นสะเทือน การเคลื่อนตัว หรือความเร็วที่มากเกินไป

ข้อมูลจำเพาะและพารามิเตอร์

ประเภทผลิตภัณฑ์                                        การ์ดป้องกันกลไก MPC4 (เวอร์ชันมาตรฐาน ฮาร์ดแวร์ Rev 12)

รูปร่าง                                                  โมดูลสูง 6U กว้าง 20 มม. เหมาะสำหรับชั้นวางซีรีส์ VM600

ข้อกำหนดของระบบ                              200-510-070-112 ต้องใช้เป็นคู่การ์ดกับการ์ดอินพุต/เอาต์พุต IOC4T ที่เข้ากันได้

อินพุตสัญญาณไดนามิก

ช่อง                                              4 ช่องที่ตั้งโปรแกรมได้อย่างอิสระ

ประเภทอินพุต                                             แรงดันไฟฟ้า (0 ถึง ±20vdc) หรือกระแสไฟฟ้า (0 ถึง ±25ma)

อิมพีแดนซ์อินพุต                                   200 kΩ

ช่วงความถี่ AC (กำลังประมวลผล)             0.1Hz ถึง 10kHz (ไม่รวม) 2.5 Hz ถึง 10 KHZ (รวม)

อัตราส่วนการปฏิเสธโหมดทั่วไป (CMRR)     > 60db ที่ 50hz

Crosstalk                                              -72 dB ตรวจสอบให้แน่ใจว่าได้แยกช่องสัญญาณแล้ว

เครื่องวัดวามเร็ว/อินพุตความเร็ว

ช่อง                                                2 ช่องเฉพาะ

ช่วงแรงดันไฟฟ้าอินพุต                               0.4 ถึง 500vpp

ช่วงความเร็ว                                         1 ถึง 65,535 RPM (จำแนกตามฟันเฟืองพัลส์เกียร์)

ทริกเกอร์                                                 การตรวจจับขอบขาขึ้น/ขาลงที่กำหนดค่าได้

บัฟเฟอร์เอาต์พุตสัญญาณ "ดั้งเดิม"

เอาต์พุต                                                  สามารถเชื่อมต่อช่องไดนามิก 4 ช่องและเครื่องวัดวามเร็ว 2 ช่องผ่านขั้วต่อ BNC ที่แผงด้านหน้า

อิมพีแดนซ์เอาต์พุต                                2000 Ω(คุณลักษณะสำคัญของฮาร์ดแวร์เวอร์ชันแรกๆ นี้) ฟังก์ชันที่แก้ไขในภายหลังคืออิมพีแดนซ์ 50 Ω

การตอบสนองความถี่                              DC ถึง 40 kHz (-3 dB)

แหล่งจ่ายไฟเซ็นเซอร์

แรงดันไฟฟ้าเอาท์พุต                                     + 27.2V, -27.2V, + 15.0V (±5%, ค่าสูงสุด) ต่อ 25ma

เอาต์พุตปัจจุบัน                                     4 มิลลิแอมป์ สำหรับเซ็นเซอร์จ่ายไฟลูป

ฟังก์ชั่นการประมวลผลสัญญาณเตือน

การประมวลผลบรอดแบนด์                              ตัวกรองความถี่สูงผ่าน ต่ำผ่าน และแบนด์พาสที่กำหนดค่าได้ โดยมีความชันตั้งแต่ 6 ถึง 60 dB ต่ออ็อกเทฟ

การประมวลผลแถบแคบ (การติดตามคำสั่งซื้อ)     ติดตามคำสั่งซื้อ 1/3X, 1/2X, 1X, 2X, 3X, 4X ด้วยตัวกรอง Q คงที่ (Q=28)

การตั้งค่าการเตือน                                         การตั้งค่าการเตือนและอันตรายที่ตั้งโปรแกรมได้อย่างเต็มที่สำหรับแต่ละช่องสัญญาณ พร้อมการหน่วงเวลา ความล่าช้า และการล็อคที่ปรับได้

การตรวจสอบแบบปรับเปลี่ยน                                   ระดับการแจ้งเตือนสามารถปรับขนาดตามความเร็วของเครื่องจักรหรือพารามิเตอร์ภายนอกอื่น ๆ

ระบบ OK                                              ตรวจสอบวงจรเปิด การลัดวงจร และข้อผิดพลาดอื่นๆ อย่างต่อเนื่องตลอดห่วงโซ่การวัดทั้งหมด (เซ็นเซอร์และสายเคเบิล)

การคุ้มครองสิ่งแวดล้อมและการรับรอง

อุณหภูมิในการทำงาน                            -25°C ถึง +65°C

ระบบ OK                                              ตรวจสอบวงจรเปิด การลัดวงจร และข้อผิดพลาดอื่นๆ อย่างต่อเนื่องตลอดห่วงโซ่การวัดทั้งหมด (เซ็นเซอร์และสายเคเบิล)

เป็นไปตามมาตรฐาน RoHS               ฮาร์ดแวร์เวอร์ชันแรกๆ นี้ไม่สอดคล้องกับมาตรฐาน RoHS

ความปลอดภัยในการใช้งาน                                   MPC4 เวอร์ชัน "มาตรฐาน" ได้รับการรับรองโดย SIL 1 (IEC 61508) และ PL c (ISO 13849-1) แม้ว่าฟังก์ชันบางอย่าง (มาตรวัดรอบ การติดตาม) จะไม่รวมอยู่ในการรับรองแอปพลิเคชันด้านความปลอดภัยนี้

การสื่อสารและการกำหนดค่า

อินเทอร์เฟซการกำหนดค่า                             อินเทอร์เฟซ RS-232 ที่แผงด้านหน้าหรือบัส VME (จำเป็นต้องมีการเชื่อมต่ออีเทอร์เน็ตของตัวควบคุมแร็ค CPLix)

ซอฟต์แวร์กำหนดค่า                           ซอฟต์แวร์ VM600 MP8x

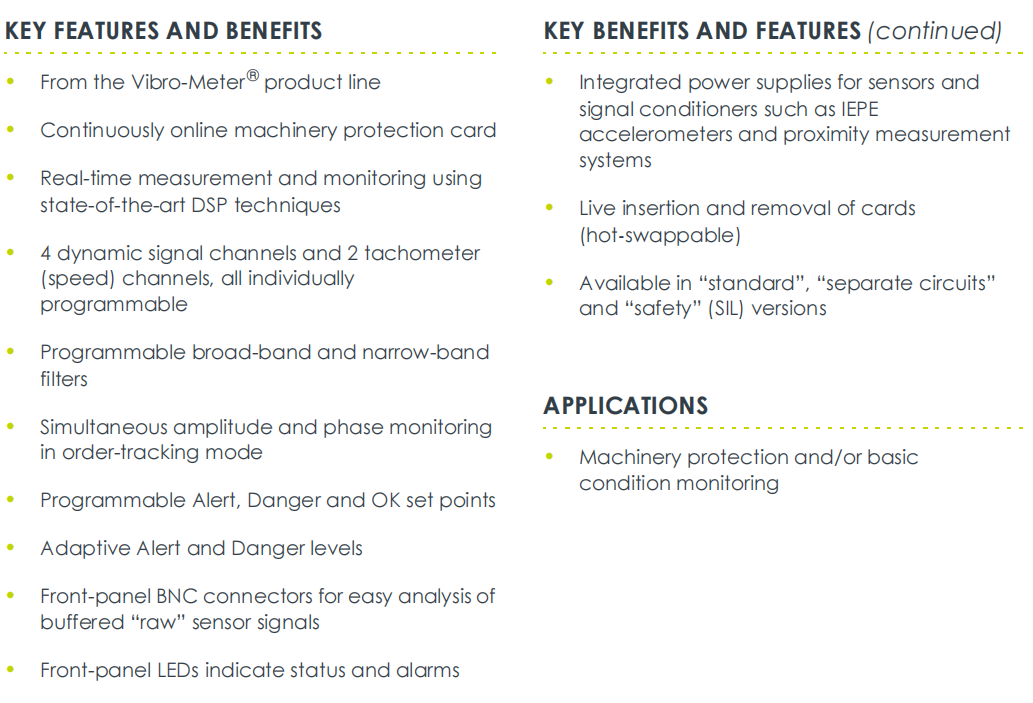

ดาวน์โหลดแผ่นข้อมูล
