ยี่ห้อ: Vibro-Meterรายละเอียด : เครื่องปรับสัญญาณสภาพ: ใหม่การรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินIQS900 204-900-000-011 A1-B23-C1-H05-I0 ได้รับการออกแบบมาเพื่อใช้งานร่วมกับพรอกซิมิตี้เซนเซอร์ TQ แบบไวโบรมิเตอร์ ซึ่งก็คือ พร็อกซิมิตี้เซนเซอร์แบบไม่สัมผัส / โซ่การวัดตามหลักการกระแสไหลวน
| ผลิต |
ไวโบร-มิเตอร์ |
| หมายเลขรุ่น |
ไอคิวเอส900 |
| หมายเลขการสั่งซื้อ |
204-900-000-011 A1-B23-C1-H05-I0 |
| แคตตาล็อก |
การตรวจสอบการสั่นสะเทือน |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8537109090 |
| มิติ |
16 ซม.* 16 ซม. * 12 ซม |
| มิติการบรรจุ |
18 ซม.* 18 ซม. * 15 ซม |
| น้ำหนัก |
0.8กก |
ภาพรวมผลิตภัณฑ์
เครื่องมือปรับสภาพสัญญาณ IQS900 เป็นหน่วยประมวลผลหลักของระบบการวัดความใกล้เคียงแบบโมดูลาร์ประสิทธิภาพสูงรุ่นใหม่ภายใต้แบรนด์ Parker Meggitt Vibra-Meter ผลิตภัณฑ์รุ่น 204-900-000-011 A1-B23-C1-H05-I0 แสดงถึงส่วนการประมวลผลสัญญาณของห่วงโซ่การวัดที่ได้รับการสอบเทียบอย่างเป็นระบบและสมบูรณ์ และควรใช้ร่วมกับโพรบวัดกระแสวนที่ระบุ (เช่น TQ902/TQ912) และสายเคเบิลต่อพ่วง (EA902) สร้างระบบการวัดการเคลื่อนที่และการสั่นสะเทือนแบบไม่สัมผัสที่สมบูรณ์แบบ

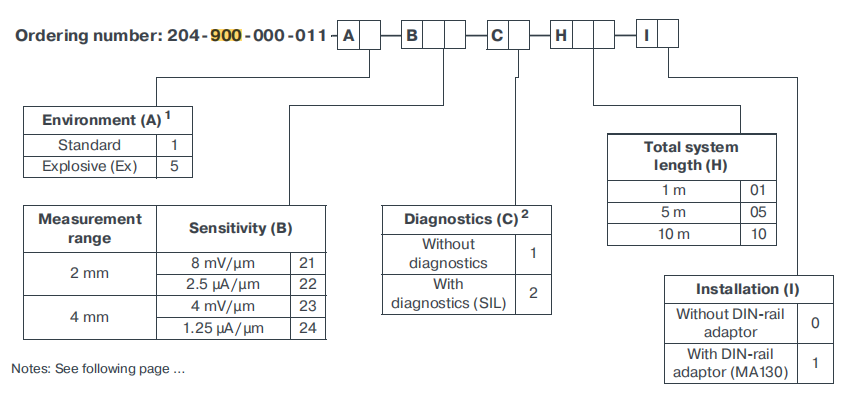

การวิเคราะห์รุ่นเฉพาะ: 204-900-000-011 A1-B23-C1-H05-I0
A1 เวอร์ชันด้านสิ่งแวดล้อมคือ "ประเภทมาตรฐาน" เหมาะสำหรับพื้นที่ที่ไม่เป็นอันตราย หากใช้ IQS900 ในสภาพแวดล้อมที่เกิดการระเบิด ควรเลือก A5 (ชนิดป้องกันการระเบิด)
B23 กำหนดช่วงการวัดและความไว B23 แสดงช่วงการวัดเชิงเส้น 4 มิลลิเมตร โดยมีสัญญาณเอาต์พุตในโหมดแรงดันไฟฟ้าและความไว 4 mV/μm ซึ่งหมายความว่าทุกๆ 1 ไมครอนที่เป้าหมายเคลื่อนที่ แรงดันเอาต์พุตจะเปลี่ยน 4 มิลลิโวลต์
C1 ฟังก์ชันการวินิจฉัยคือ "ไม่มีการวินิจฉัย" นี่เป็นเวอร์ชันพื้นฐานและไม่มีฟังก์ชันการตรวจสอบข้อบกพร่องของเซ็นเซอร์/สายเคเบิลในตัวและฟังก์ชันบ่งชี้ระยะไกล
H05 ความยาวรวมของระบบได้รับการกำหนดค่าเป็น 5 เมตร วิธีนี้จะกำหนดความยาวรวมของสายเคเบิลในตัวของโพรบและสายเคเบิลต่อขยายที่ใช้ร่วมกับสายเคเบิลเพื่อให้แน่ใจว่าประสิทธิภาพทางไฟฟ้าโดยรวมของระบบเหมาะสมที่สุด
I0 วิธีการติดตั้งคือ "ไม่มีอะแดปเตอร์ราง DIN" กล่าวคือ สามารถติดตั้งตัวควบคุมสัญญาณได้โดยตรงโดยใช้รูติดตั้งในตัวของตัวเครื่องหลัก (สกรู M4 2 ตัว)
ข้อมูลจำเพาะและพารามิเตอร์
พารามิเตอร์ทางไฟฟ้าและสมรรถนะ
| หมวดหมู่พารามิเตอร์ |
คำอธิบายข้อกำหนด |
หมายเหตุ/เงื่อนไข |
| การกำหนดค่าเอาต์พุต |
เอาท์พุทแรงดันไฟฟ้า |
การส่งผ่านแบบสามสาย |
| ช่วงการวัดเชิงเส้น |
0.3 มม. ถึง 4.3 มม |
สอดคล้องกับสเกลเต็ม 4 มม |
| เอาต์พุตเต็มรูปแบบ |
-1.6V ถึง -17.6V |
แรงดันไฟ 16V |
| ความไวเอาต์พุต |
4 มิลลิโวลต์/ไมโครเมตร |
หรือ 101.6 มิลลิโวลต์/มิล |
| แรงดันไฟฟ้าช่องว่างเป็นศูนย์ |
-1.6V (±5% |
เป้าหมายอยู่ที่ 0.3 มม |
| แรงดันไฟฟ้าเต็มรูปแบบ |
-17.6V (±5%) |
เป้าหมายอยู่ที่ 4.3 มม |
| การตอบสนองความถี่ |
กระแสตรงถึง 20 กิโลเฮิร์ตซ์ |
-3 จุดเดซิเบล |
| ความต้านทานเอาต์พุต |
< 100 Ω (กระแสตรง |
ความแม่นยำสูงและการตอบสนองความถี่ที่กว้าง ออกแบบมาเป็นพิเศษสำหรับการวิเคราะห์แบบไดนามิก |
| ข้อผิดพลาดเชิงเส้น |
ดูเส้นโค้งประสิทธิภาพ |
ค่าทั่วไปจะอยู่ภายใน ±10% ของช่วง |
| อุณหภูมิล่องลอย |
< 5% FS |
อุณหภูมิแวดล้อม: -30°C ถึง +150°C |
| การสอบเทียบระบบ |
ที่ +23°C ±5°C ด้วยเหล็ก VCL 140 (1.7225) |
สามารถกำหนดเส้นโค้งที่กำหนดเองได้สำหรับการสอบเทียบวัสดุเป้าหมายอื่นๆ |
ความแม่นยำสูงและการตอบสนองความถี่ที่กว้าง ออกแบบมาเป็นพิเศษสำหรับการวิเคราะห์แบบไดนามิก
การประมวลผลสัญญาณย่านความถี่กว้างพร้อมการตอบสนองความถี่แบบแบนตั้งแต่ DC ถึง 20kHz ช่วยให้สามารถจับสเปกตรัมสัญญาณที่สมบูรณ์ได้อย่างแม่นยำ ตั้งแต่การกระจัดของเพลาที่ช้ามากไปจนถึงการสั่นสะเทือนความเร็วสูง นี่เป็นสิ่งสำคัญสำหรับการวินิจฉัยข้อบกพร่องทางกลตั้งแต่เนิ่นๆ (เช่น การระบุความไม่สมดุล การวางแนวที่ไม่ตรง ข้อบกพร่องของตลับลูกปืน ฯลฯ ผ่านการวิเคราะห์สเปกตรัม)
เอาต์พุตเสียงรบกวนต่ำและความละเอียดสูง โหมดเอาต์พุตแรงดันไฟฟ้าให้ช่วงเต็มสเกล 16V เมื่อรวมเข้ากับการออกแบบอัตราส่วนสัญญาณต่อเสียงรบกวนที่สูง IQS900 204-900-000-011 A1-B23-C1-H05-I0 จึงสามารถแยกแยะการเปลี่ยนแปลงการกระจัดที่ระดับไมโครมิเตอร์ ได้ ซึ่งตรงตามข้อกำหนดสำหรับความแม่นยำในการตรวจสอบการสั่นสะเทือนในมาตรฐานที่เข้มงวด เช่น API 670
