ยี่ห้อ: Vibro-Meterรายละเอียด : เครื่องปรับสัญญาณสภาพ: ใหม่การรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินIQS900 204-900-000-011 A1-B21-C1-H05-I1 ได้รับการออกแบบมาเพื่อใช้งานร่วมกับพรอกซิมิตี้เซนเซอร์ TQ แบบไวโบรมิเตอร์ ซึ่งก็คือ พร็อกซิมิตี้เซนเซอร์แบบไม่สัมผัส / โซ่การวัดตามหลักการกระแสไหลวน
| ผลิต |
ไวโบร-มิเตอร์ |
| หมายเลขรุ่น |
ไอคิวเอส900 |
| หมายเลขการสั่งซื้อ |
204-900-000-011 A1-B21-C1-H05-I1 |
| แคตตาล็อก |
การตรวจสอบการสั่นสะเทือน |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8537109090 |
| มิติ |
16 ซม.* 16 ซม. * 12 ซม |
| มิติการบรรจุ |
18 ซม.* 18 ซม. * 15 ซม |
| น้ำหนัก |
0.8กก |
ภาพรวมผลิตภัณฑ์
IQS900 204-900-000-011 A1-B21-C1-H05-I1 เป็นโมเด็มสัญญาณที่แม่นยำ ฟังก์ชันหลักคือการขับเคลื่อนโพรบวัดกระแสวนซีรีส์ TQ9xx ที่มาพร้อมกับโพรบ และประมวลผลสัญญาณไฟฟ้าเล็กๆ ที่ส่งคืนมาจากโพรบ คอยล์ที่หัวโพรบจะสร้างสนามแม่เหล็กไฟฟ้าความถี่สูงภายใต้การกระตุ้น เมื่อสนามแม่เหล็กนี้กระทำต่อเป้าหมายโลหะที่เป็นสื่อกระแสไฟฟ้า (เช่น เพลาที่กำลังหมุน) กระแสเอ็ดดี้จะถูกเหนี่ยวนำให้เกิด การเปลี่ยนแปลงเล็กน้อยในระยะห่างระหว่างเป้าหมายและโพรบจะทำให้เกิดการเปลี่ยนแปลงในสนามกระแสไหลวน ซึ่งจะทำให้อิมพีแดนซ์ของคอยล์โพรบเปลี่ยนแปลงไปด้วย IQS900 ตรวจจับและดีมอดูเลตการเปลี่ยนแปลงอิมพีแดนซ์นี้ได้อย่างแม่นยำ โดยแปลงเชิงเส้นเป็นสัญญาณเอาต์พุตแรงดันไฟฟ้าอะนาล็อกมาตรฐาน ซึ่งสะท้อนช่องว่างระหว่างเป้าหมายและโพรบโดยตรงและตามสัดส่วน การวิเคราะห์แบบจำลองเฉพาะ (204-900-000-011 A1-B21-C1-H05-I1):
A1 เวอร์ชันด้านสิ่งแวดล้อมคือ "รุ่นมาตรฐาน" เหมาะสำหรับพื้นที่อุตสาหกรรมที่ไม่เป็นอันตราย (ไม่ระเบิด)
B21 มีการกำหนดพารามิเตอร์ประสิทธิภาพหลัก B21 แสดงช่วงการวัดเชิงเส้น 2 มิลลิเมตร โดยมีเอาต์พุตในโหมดแรงดันไฟฟ้าและความไวสูงถึง 8 mV/μm ซึ่งหมายความว่าทุกๆ 1 ไมครอนที่เป้าหมายเคลื่อนที่ แรงดันเอาต์พุตจะเปลี่ยน 8 มิลลิโวลต์ ทำให้มีความละเอียดในการเคลื่อนที่และความแม่นยำในการวัดที่สูงมาก ทำให้เหมาะอย่างยิ่งสำหรับการตรวจสอบการเปลี่ยนแปลงการสั่นสะเทือนในนาทีต่อนาที
C1 ฟังก์ชันการวินิจฉัยคือ "ไม่มีการวินิจฉัย" นี่เป็นเวอร์ชันพื้นฐานราคาประหยัดที่ไม่มีฟังก์ชันตรวจสอบตัวเองในตัว (BIST) และไม่สามารถระบุข้อผิดพลาดของเซ็นเซอร์หรือสายเคเบิลจากระยะไกลได้โดยอัตโนมัติ
H05 ความยาวรวมของระบบได้รับการกำหนดค่าเป็น 5 เมตร ข้อมูลนี้ระบุความยาวรวมของสายเคเบิลในตัวของโพรบและสายต่อพ่วงที่ตรงกัน เพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าที่เหมาะสมที่สุดและความแม่นยำในการสอบเทียบของห่วงโซ่การวัดทั้งหมด

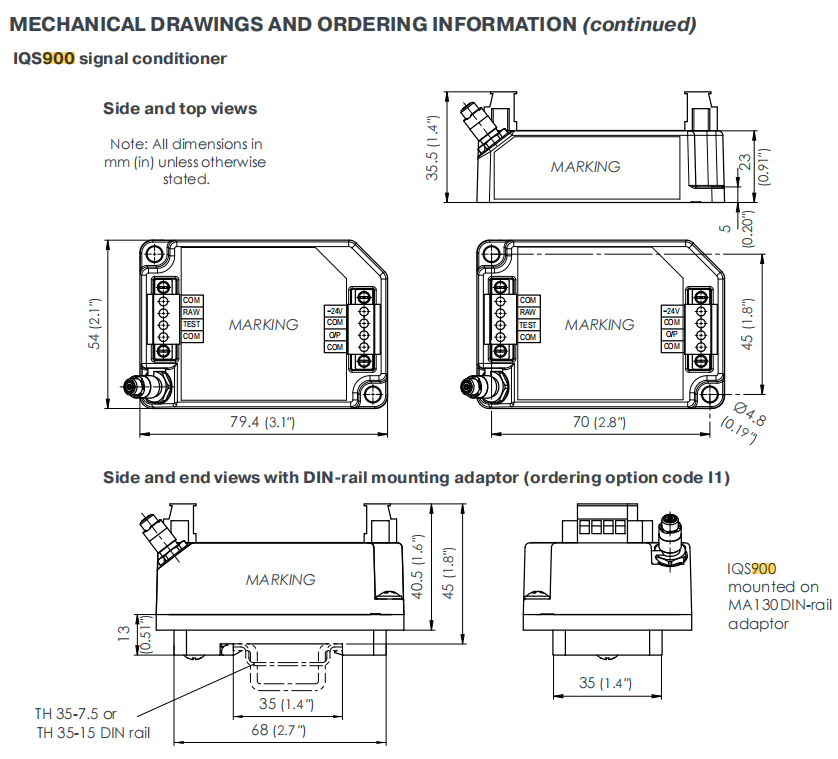

I1 วิธีการติดตั้งคือ "พร้อมอะแดปเตอร์ราง DIN" ผลิตภัณฑ์มาพร้อมกับชุดการติดตั้ง MA130 ซึ่งสามารถติดตั้งได้โดยตรงบนราง DIN TH35 มาตรฐาน ช่วยให้การประกอบและการเดินสายไฟภายในตู้ควบคุมทำได้ง่ายขึ้นมาก
ข้อกำหนดและพารามิเตอร์
คุณสมบัติการทำงานของผลิตภัณฑ์
เอาต์พุตแรงดันอิมพีแดนซ์ต่ำช่วยให้มั่นใจได้ถึงความเที่ยงตรงของสัญญาณที่ดีเยี่ยมและความเข้ากันได้ของระบบ
ความสามารถในการขับเคลื่อนโหลดอันทรงพลังสามารถทำได้โดยมีอิมพีแดนซ์เอาท์พุต DC น้อยกว่า 100Ω ทำให้สามารถขับเคลื่อนสายเคเบิลระยะไกลได้อย่างง่ายดาย และเชื่อมต่อโดยตรงกับระบบการรับข้อมูลต่างๆ อุปสรรคในการแยก หรืออุปสรรคด้านความปลอดภัยโดยไม่ต้องกังวลกับการลดทอนสัญญาณ
การรวมและการปรับเปลี่ยนระบบที่ง่ายขึ้น คุณลักษณะอิมพีแดนซ์ที่ยอดเยี่ยมช่วยให้ IQS900 204-900-000-011 A1-B21-C1-H05-I1 สามารถใช้งานร่วมกับตัวแยกสัญญาณของบริษัทอื่นส่วนใหญ่หรือสิ่งกีดขวางที่ปลอดภัยอย่างแท้จริงในตลาด โดยมีการสูญเสียสัญญาณน้อยที่สุด (เช่น เมื่อเชื่อมต่อกับตัวแยกสัญญาณที่มีอิมพีแดนซ์อินพุต 10 kΩ การสูญเสียสัญญาณสูงสุดจะอยู่ที่ประมาณ 1%) ซึ่งช่วยลด ความซับซ้อนและต้นทุนของการรวมระบบ
อินเทอร์เฟซการทดสอบในสถานที่ที่สะดวกสบายช่วยให้การดีบักและการบำรุงรักษารวดเร็วยิ่งขึ้น
จุดตรวจสอบสัญญาณดั้งเดิมพร้อมเทอร์มินัลเอาต์พุต RAW/COM อิสระ ช่วยให้เจ้าหน้าที่บำรุงรักษาตรวจจับคุณภาพสัญญาณได้โดยตรงจากโพรบไปยังปลายอินพุตของตัวควบคุมโดยไม่รบกวนวงจรการวัดหลัก ช่วยให้ค้นหาตำแหน่งเซ็นเซอร์หรือข้อบกพร่องของสายเคเบิลล่วงหน้าได้อย่างรวดเร็ว
ฟังก์ชั่นการฉีด TEST จำลอง ช่องรับสัญญาณ TEST/COM รองรับการฉีดสัญญาณทดสอบที่ทราบ ซึ่งจะไหลผ่านสายการขยายทั้งหมดของเครื่องปรับอากาศและปรากฏที่ช่องต่อเอาต์พุตหลัก ฟังก์ชันนี้สามารถตรวจสอบได้อย่างอิสระว่าตัวปรับสัญญาณและเส้นทางแบ็คเอนด์ที่เชื่อมต่อกับระบบตรวจสอบระดับบนทำงานอย่างถูกต้องหรือไม่ ทำให้สามารถตรวจจับข้อผิดพลาดแบบ "แบ่งส่วน" และลดเวลาหยุดทำงานสำหรับการดีบักได้อย่างมาก
