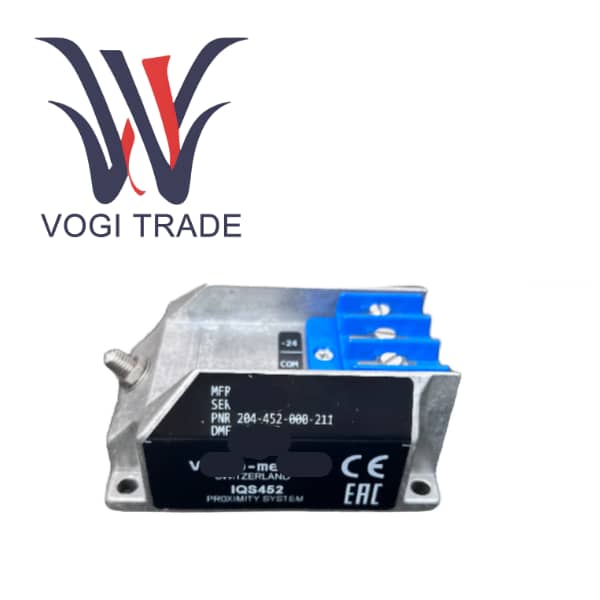

ไอคิวเอส452 204-452-000-011

รายละเอียดสินค้า

เครื่องวัด Vibro IQS452 204-452-000-011 เป็นเครื่องปรับสภาพสัญญาณประสิทธิภาพสูงที่ออกแบบเป็นพิเศษเพื่อใช้กับพรอกซิมิตี้เซนเซอร์ทนแรงดันซีรีส์ TQ 422 และ TQ 432 เครื่องปรับสภาพสัญญาณเป็นองค์ประกอบหลักของระบบการวัดความใกล้เคียงที่สม่ำเสมอและเปลี่ยนได้ ซึ่งใช้สำหรับการตรวจสอบการกระจัดและการสั่นสะเทือนสัมพัทธ์ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง การกำหนดค่ารุ่นนี้เหมาะสำหรับระบบที่มีความยาวรวม 5 เมตร และใช้การเชื่อมต่อแบบสองสาย โดยให้เอาต์พุตกระแสไฟที่เข้ากันได้กับ 4-20 mA (ที่มีความไว 1.25 µA/µm) หน้าที่หลักของ IQS452 204-452-000-011 คือการจ่ายพลังงานให้กับเซ็นเซอร์กระแสไหลวน ดีมอดูเลตสัญญาณความถี่สูง และแปลงค่าการวัดช่องว่างให้เป็นสัญญาณกระแสไฟฟ้าที่แข็งแกร่งซึ่งเป็นไปตามมาตรฐานอุตสาหกรรม ซึ่งไม่ถูกรบกวนจากสัญญาณรบกวนทางไฟฟ้าระหว่างการส่งสัญญาณระยะไกล

ข้อมูลจำเพาะและพารามิเตอร์

ความเข้ากันได้ของอินพุต             ออกแบบมาสำหรับ TQ 422 / TQ 432 Proximity Transducers

ประเภทเอาต์พุต                      เอาต์พุตปัจจุบัน การกำหนดค่า 2 สาย

ความไว                           1.25 µA/µm (31.2 µA/mil)

ช่วงกระแสไฟเอาท์พุต        ที่ช่องว่างขั้นต่ำ (0 มม.): 15.75 mA

- ที่ช่องว่างสูงสุด (4 มม.) : 20.75 mA

- ช่วงไดนามิก: 5 mA

ข้อกำหนดการจ่ายไฟ         แรงดันไฟฟ้า: -20 V ถึง -32 V DC

- ที่ช่องว่างสูงสุด (4 มม.) : 20.75 mA

ลักษณะทางไฟฟ้า     ความจุเอาต์พุต: 1 nF

- ตัวเหนี่ยวนำเอาต์พุต: 100 µH

การตอบสนองความถี่          DC ถึง 20 kHz (-3 dB)

การให้คะแนนด้านสิ่งแวดล้อม       อุณหภูมิในการทำงาน: -30°C ถึง +70°C

குழாய் குளிரூட்டும் முறை

- ตัวเหนี่ยวนำเอาต์พุต: 100 µH

- การสั่นสะเทือน: สูงสุด 2 กรัม (10 Hz ถึง 500 Hz)

- ระดับการป้องกัน: IP 40

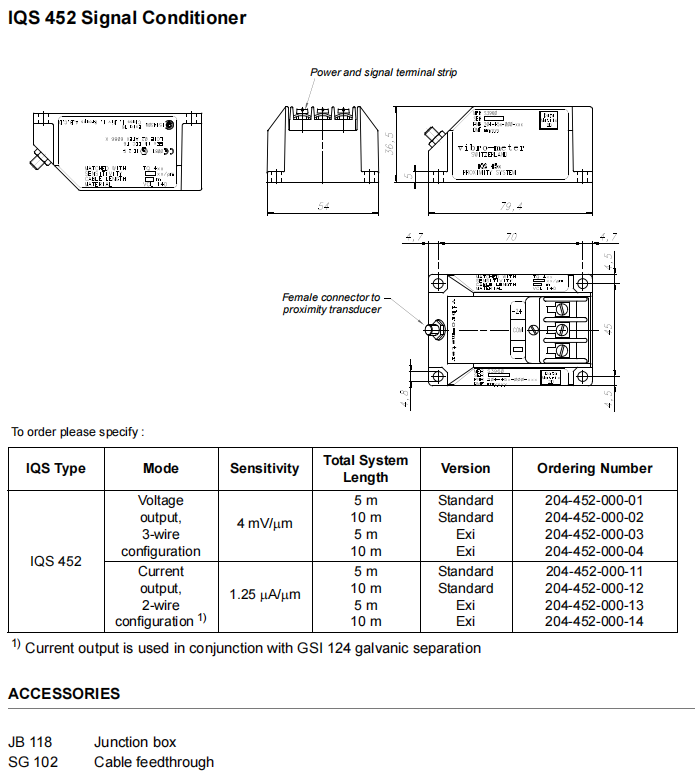

ลักษณะทางกายภาพ      โครงสร้าง: การอัดขึ้นรูปอะลูมิเนียมด้วยการฉีดขึ้นรูป

- การเชื่อมต่อไฟฟ้า: เต้ารับตัวเมียโคแอกเซียลสแตนเลส (อินพุต); แถบขั้วต่อสกรู (เอาต์พุต/กำลัง)

- น้ำหนัก     ประมาณ 140 ก. (รุ่นมาตรฐาน)

คุณสมบัติผลิตภัณฑ์

เอาท์พุตลูปกระแสใช้ระบบสองสายซึ่งมีความต้านทานต่อการรบกวนทางแม่เหล็กไฟฟ้าและการลดทอนสัญญาณได้ดีเยี่ยม ทำให้เหมาะอย่างยิ่งสำหรับการเชื่อมต่อสายเคเบิลระยะไกลระหว่างเซ็นเซอร์และระบบตรวจสอบ

- น้ำหนัก     ประมาณ 140 ก. (รุ่นมาตรฐาน)

โมดูเลเตอร์/ดีมอดูเลเตอร์ความถี่สูง (HF) สร้างสัญญาณขับเคลื่อนที่แม่นยำซึ่งเซนเซอร์ต้องการ และแปลงเอฟเฟกต์กระแสไหลวนให้เป็นสัญญาณ DC ตามสัดส่วนอย่างแม่นยำ

การออกแบบทางอุตสาหกรรมที่แข็งแกร่งและทนทานประกอบด้วยโครงอะลูมิเนียมที่ทนทาน ให้การปกป้องทางกลและอำนวยความสะดวกในการกระจายความร้อน ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้แม้ในสภาพแวดล้อมโรงงานที่รุนแรง

การตอบสนองความถี่ที่กว้างสามารถจับตำแหน่งสัมพัทธ์ที่เปลี่ยนแปลงอย่างช้าๆ (เช่น การเบี่ยงเบนหนีศูนย์ในแนวแกน) รวมถึงเหตุการณ์การสั่นสะเทือนความถี่สูงถึง 20 kHz

ขั้วต่อเอาต์พุตมีฟังก์ชันป้องกันการลัดวงจรซึ่งช่วยเพิ่มความทนทานของระบบ
