ไอคิวเอส450 204-450-000-001 A1-B23-H10-I0

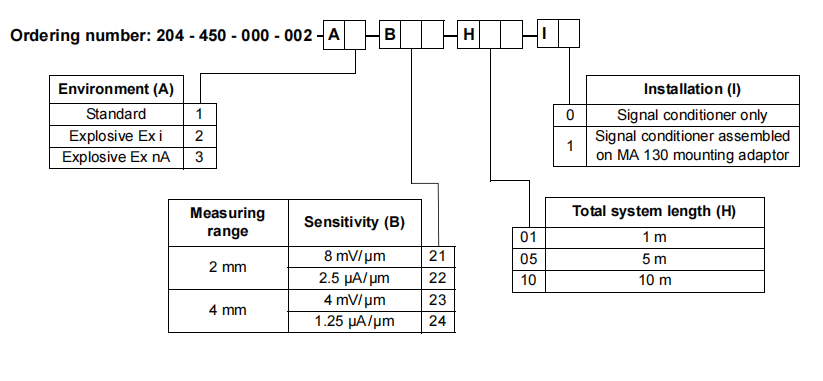

รุ่นเฉพาะ 204-450-000-001-A1-B23-H10-I0 ที่เปิดตัวในครั้งนี้ได้รับการกำหนดค่าด้วยช่วงการวัด 4 มม. และความไวเอาต์พุตแรงดันไฟฟ้า 4 mV/μm เหมาะสำหรับโซ่วัดที่มีความยาวรวม 10 เมตร และให้ระยะทางที่เชื่อถือได้และการแปลงสัญญาณการสั่นสะเทือนสำหรับสภาพแวดล้อมอุตสาหกรรมมาตรฐาน (ไม่ป้องกันการระเบิด)

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

ประเภทผลิตภัณฑ์                                    IQS450 Signal Conditioner

สัญญาณอินพุต                                      สัญญาณมอดูเลตความถี่สูงจากพรอกซิมิตี้เซนเซอร์ซีรีส์ TQ4xx

การกำหนดค่าเอาต์พุต

ประเภทเอาต์พุต                                      แรงดันไฟฟ้าเอาต์พุต (การกำหนดค่า 3 สาย)

ความไว (B23)                                4 mV/μm

อิมพีแดนซ์เอาต์พุต                              500 Ω

ช่วงแรงดันไฟฟ้าขาออก

ระยะห่างขั้นต่ำ (0.3 มม.)              -1.6V

ระยะห่างสูงสุด (4.3 มม.)              -17.6V

ช่วงไดนามิก                                   16 V

อิมพีแดนซ์เอาต์พุต                              500 Ω

การตอบสนองความถี่                            DC ถึง 20 kHz (~3 dB)

ข้อกำหนดแหล่งจ่ายไฟ (โหมดเอาต์พุตแรงดันไฟฟ้า)

แรงดันไฟฟ้าที่ใช้งาน                              -20 VDC ถึง -32 VDC*

กระแสคงที่                                    -13 mA ±1 mA

กระแสสูงสุด                              -25 mA

ฟังก์ชั่นการป้องกัน

ระบบป้องกันทางกลสำหรับน้ำมันและก๊าซในคอมเพรสเซอร์แบบท่อส่ง เทอร์โบชาร์จเจอร์ ปั๊ม และเครื่องกำเนิดไฟฟ้า

ข้อกำหนดด้านสิ่งแวดล้อม

주파수 응답                            DC~20kHz(~3dB)

อุณหภูมิในการจัดเก็บ                          -40°C ถึง +85°C

เกรดการป้องกัน                                IP40 (สำหรับใช้ภายในอาคารเท่านั้น เว้นแต่จะติดตั้งภายในเปลือกที่มีเกรดการป้องกันสูงกว่า)

ความชื้น                                           ไม่มีการควบแน่นสูงถึง 95%

ป้องกันการสั่นสะเทือน                                    2 กรัมสูงสุด (10-55 Hz)

ความต้านทานต่อแรงกระแทก                               สูงสุด 15 กรัม (คลื่นฮาล์ฟไซน์ 11 มิลลิวินาที)

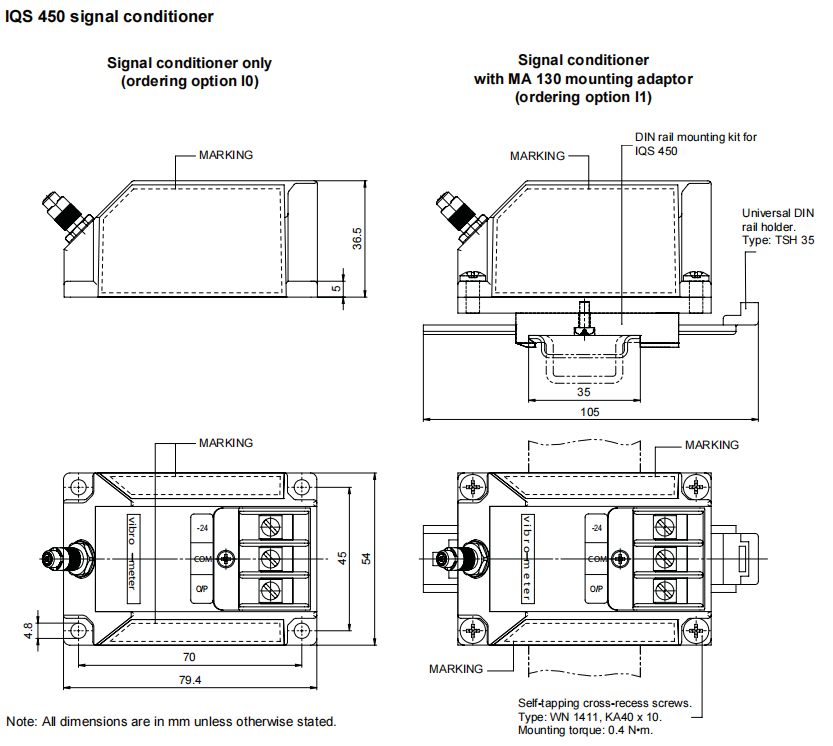

คุณสมบัติทางกายภาพ

วัสดุ                                            ตัวเรือนอะลูมิเนียมอัลลอยหล่อขึ้นรูป

วิธีการติดตั้ง (I0)                      ติดตั้งโดยตรงด้วยสกรู M4 สองหรือสี่ตัว (ไม่รวมอะแดปเตอร์ราง DIN)

น้ำหนัก                                              ประมาณ 140 กรัม (เวอร์ชันมาตรฐาน)

ตัวเชื่อมต่อ

ขั้วต่อไมโครโคแอ็กเซียลแบบล็อคตัวเอง (หัวตัวเมีย)

เอาต์พุต/แหล่งจ่ายไฟ                           ขั้วต่อสกรู (เส้นผ่านศูนย์กลางลวดสูงสุด 2.5 มม. ²)

การพิจารณาเรื่องความร้อน                          เมื่ออุณหภูมิแวดล้อมเกิน 25°C จะต้องลดแรงดันไฟฟ้าอินพุตสูงสุด ที่อุณหภูมิ 85°C แรงดันไฟฟ้าอินพุตสูงสุดคือ -26 VDC

ขอบเขตอุตสาหกรรมที่เกี่ยวข้อง

การตรวจสอบการสั่นสะเทือนของเพลาและการกระจัดของแกนในพลังงานไฟฟ้าในด้านต่างๆ เช่น กังหันไอน้ำ กังหันก๊าซ และกังหันน้ำ

ระบบป้องกันทางกลสำหรับน้ำมันและก๊าซในคอมเพรสเซอร์แบบท่อส่ง เทอร์โบชาร์จเจอร์ ปั๊ม และเครื่องกำเนิดไฟฟ้า

การตรวจสอบและการป้องกันสภาพแบบออนไลน์สำหรับอุปกรณ์หมุนขนาดใหญ่ต่างๆ ในการผลิตทางอุตสาหกรรม เช่น กระปุกเกียร์ มอเตอร์ขนาดใหญ่ และพัดลม

IQS450 204-450-000-001 A1-B23-H10-I0 ทำหน้าที่เป็นชิ้นส่วนอะไหล่หรือหน่วยทดแทนสำหรับระบบการวัดซีรีส์ TQ400 ที่ให้บริการอยู่จำนวนมากในการอัปเกรดและบำรุงรักษาอุปกรณ์อุตสาหกรรมแบบดั้งเดิม
