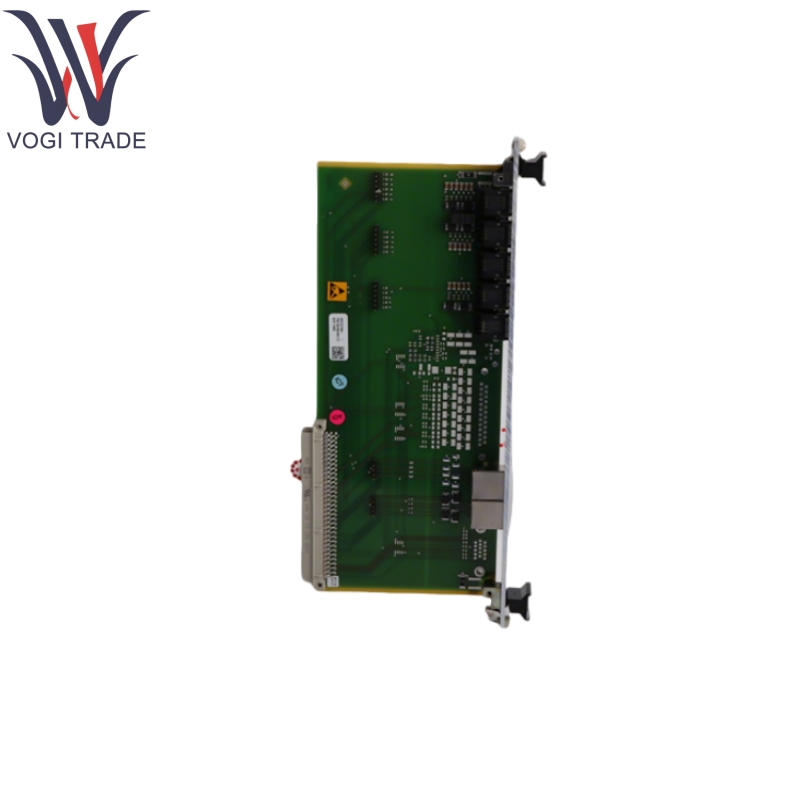

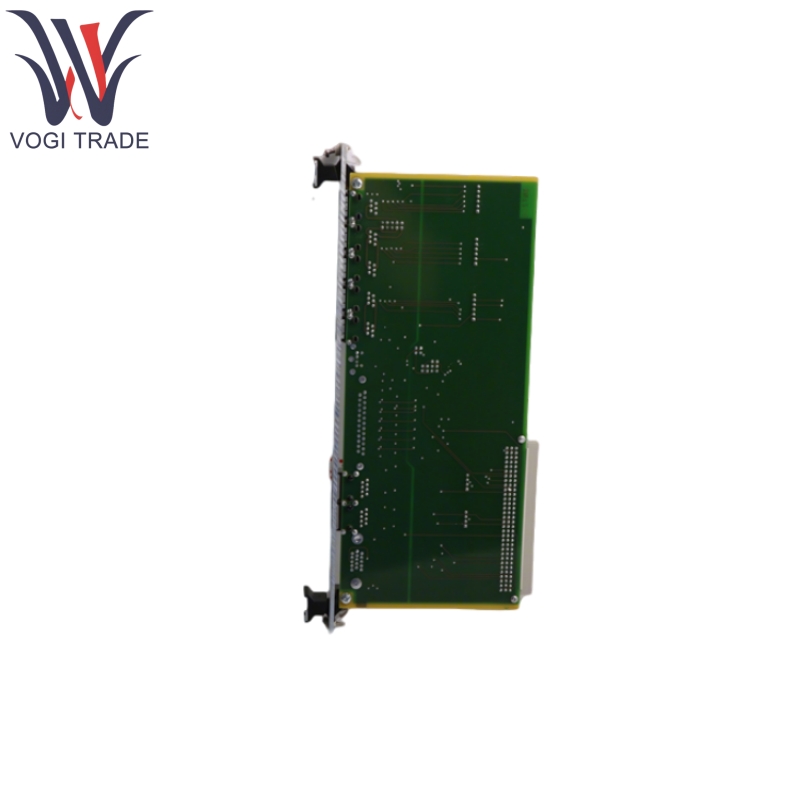

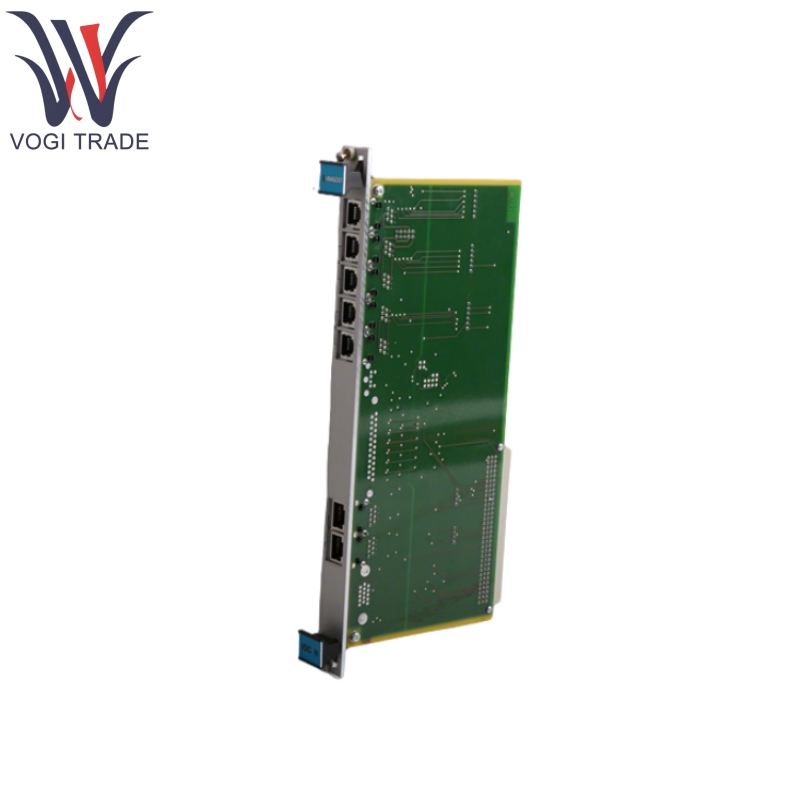

IOCN 200-566-000-113

ข้อกำหนดผลิตภัณฑ์

ตัวเชื่อมต่อพันธุ์:

RS: 6P6C (RJ12/RJ25), หญิง ใช้สำหรับการเชื่อมต่ออนุกรมรอง

A: สอง 6P6C (RJ12/RJ25) หญิง ใช้สำหรับการเชื่อมต่ออนุกรมเพิ่มเติม (ต้องใช้โมดูลการสื่อสารอนุกรมเสริม)

B: สอง 6P6C (RJ12/RJ25), หญิง ใช้สำหรับการเชื่อมต่ออนุกรมเพิ่มเติม (ต้องใช้โมดูลการสื่อสารอนุกรมเสริม)

1: 8P8C (RJ45) หญิง ใช้สำหรับการเชื่อมต่ออีเธอร์เน็ตหลัก (แทนที่จะเป็นตัวเชื่อมต่อ CPUM (NET))

2: 8P8C (RJ45), หญิง ใช้สำหรับการเชื่อมต่ออีเธอร์เน็ตทุติยภูมิ

อินเทอร์เฟซการสื่อสาร:

อีเธอร์เน็ต: IOCN 200-566-000-113, 2 x 10/100base-TX (10/100 Mbps, ≤100 m)

อนุกรม: IOCN 200-566-000-113, 1 x RS-232/485 (≤115.2 Kbaud, Modbus RTU)

เพิ่มเติม: IOCN 200-566-000-113, 2 x RS-422/485 (พร้อมโมดูลเสริมเครือข่าย Multi-Drop RS-485)

ประเภทเวอร์ชัน:

Ethernet Standard Redundant Version-200-566-000-1HH

เวอร์ชันที่เคลือบเงาพร้อมการเคลือบแบบ conformal สำหรับการป้องกันสิ่งแวดล้อมเพิ่มเติม -200-566-000-1HHL

พารามิเตอร์ผลิตภัณฑ์

การใช้พลังงาน:

แหล่งที่มาของแรงดันไฟฟ้า: 5 VDC จากแหล่งจ่ายไฟ VM600 Rack

การใช้พลังงาน: ＜2W

การบริโภคทั้งหมด (คู่การ์ด CPUM/IOCN): ≤12 W

ความต้องการด้านสิ่งแวดล้อม:

อุณหภูมิการทำงาน: −20 ถึง 65 ° C (−4 ถึง 149 ° F)

อุณหภูมิการจัดเก็บ: −25 ถึง 80 ° C (−13 ถึง 176 ° F)

ความชื้น: 0 ถึง 90% (ไม่ใช่การระงับ)

ฟังก์ชั่นผลิตภัณฑ์

Data Gateway:

IOCN 200-566-000-113 ทำหน้าที่เป็นสะพานเชื่อมระหว่างระบบ VM600 และระบบภายนอก (เช่น DCS/PLC) โดยใช้ MODBUS หรือ PROFINET สำหรับการแลกเปลี่ยนข้อมูล

การขยายเครือข่ายหลายช่อง:

IOCN 200-566-000-113 อำนวยความสะดวกในการสร้างเครือข่ายหลายแบบ RS-485 ผ่านตัวเชื่อมต่อ A และ B ช่วยให้สามารถตรวจสอบได้เพิ่มเติม

การป้องกันเครื่องจักรและการตรวจสอบสภาพ:

IOCN 200-566-000-113 ทำงานร่วมกับ CPUM เพื่อดูแลการ์ดป้องกัน (เช่น MPC4 และ AMC8) การเปิดใช้งานคุณสมบัติเช่นการสลัดร้อนการรีเซ็ตการเตือนภัยและการบันทึกเหตุการณ์
