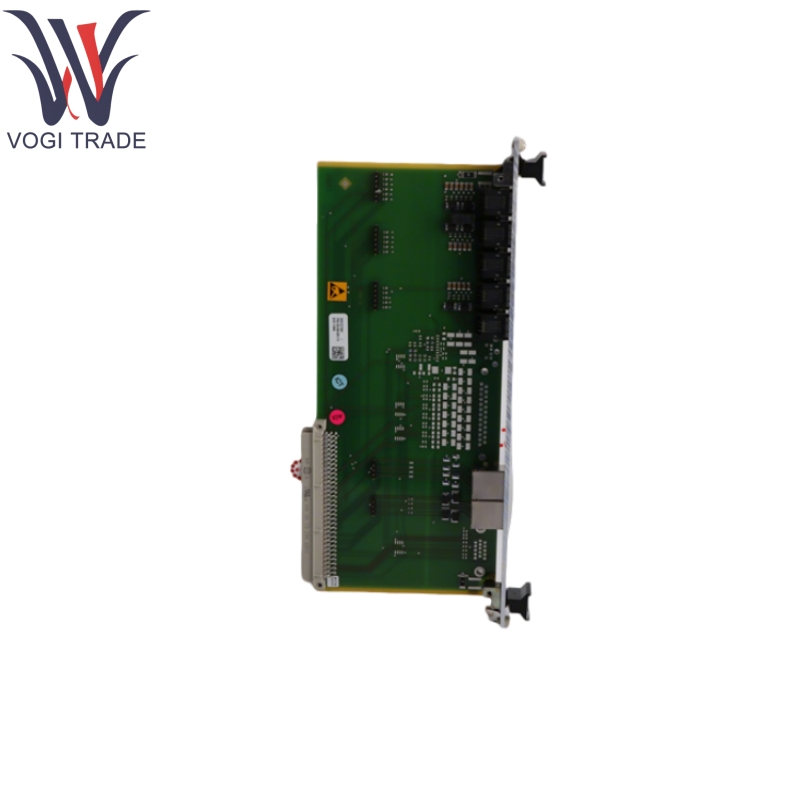

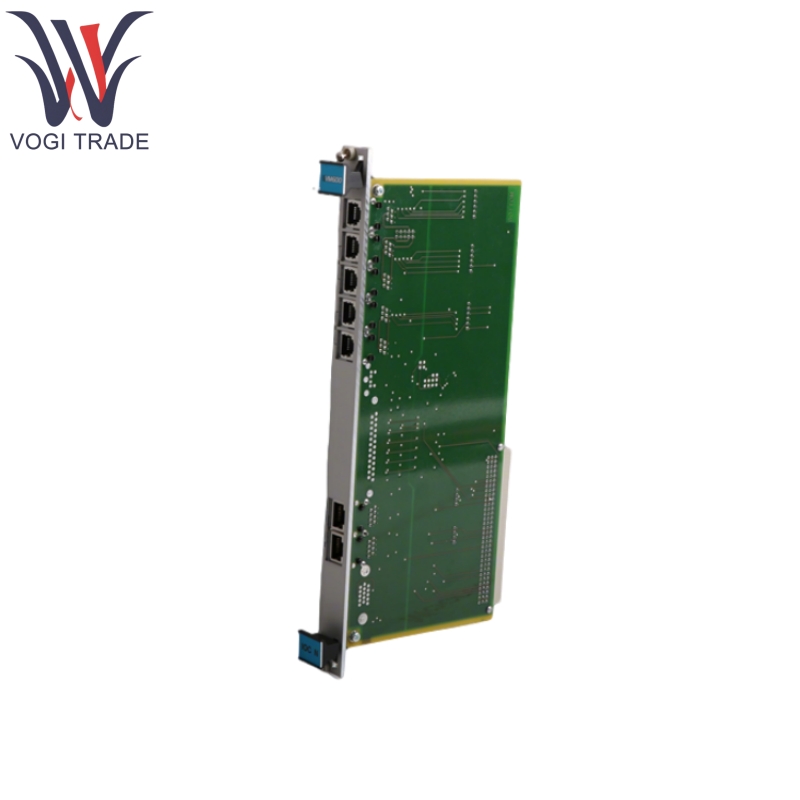

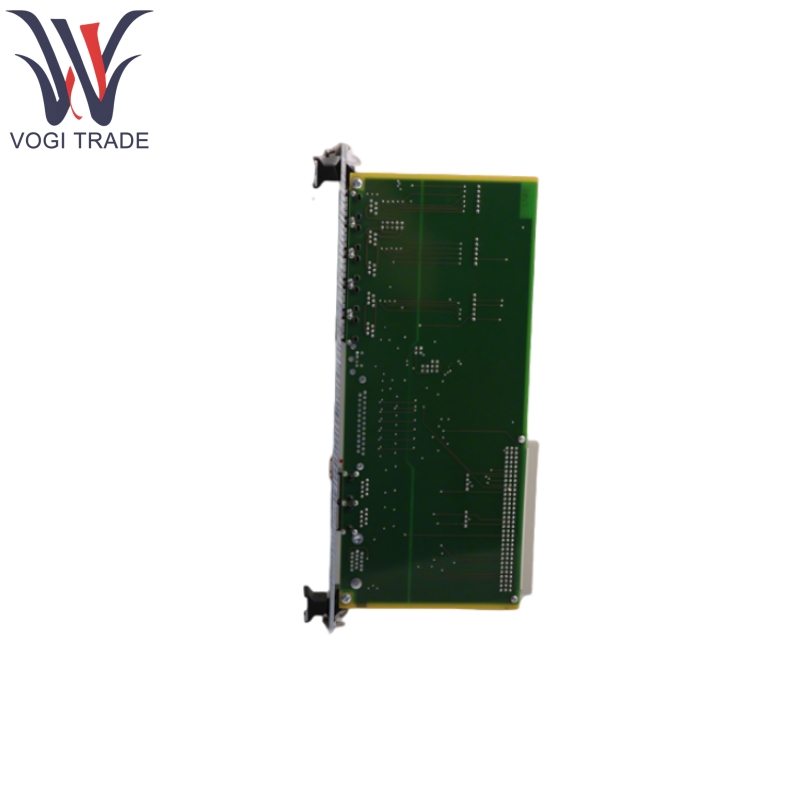

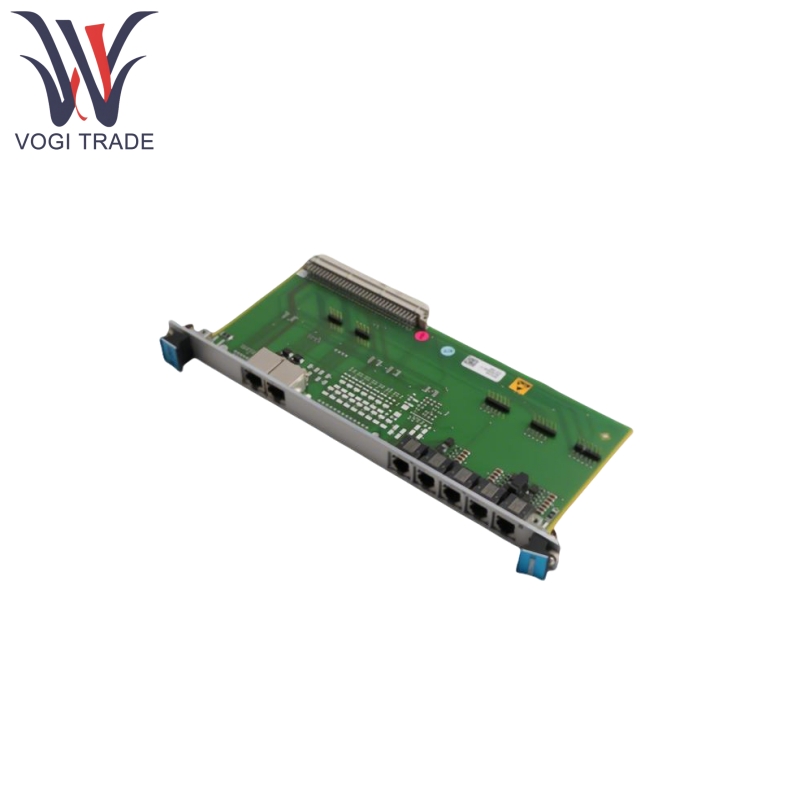

IOCN 200-566-000-112

ผลิตภัณฑ์ที่ระบุบน

ตัวเชื่อมต่อพันธุ์:

RS: 6P6C (RJ12/RJ25), หญิง ใช้สำหรับการเชื่อมต่ออนุกรมรอง

A: สอง 6P6C (RJ12/RJ25) หญิง ใช้สำหรับการเชื่อมต่ออนุกรมเพิ่มเติม (ต้องใช้โมดูลการสื่อสารอนุกรมเสริม)

B: สอง 6P6C (RJ12/RJ25), หญิง ใช้สำหรับการเชื่อมต่ออนุกรมเพิ่มเติม (ต้องใช้โมดูลการสื่อสารอนุกรมเสริม)

1: 8P8C (RJ45) หญิง สามารถใช้สำหรับการเชื่อมต่ออีเธอร์เน็ตหลัก (แทนที่จะเป็นตัวเชื่อมต่อ CPUM (NET))

2: 8P8C (RJ45), หญิง ใช้สำหรับการเชื่อมต่ออีเธอร์เน็ตทุติยภูมิ

อินเทอร์เฟซการสื่อสาร:

พอร์ตอีเธอร์เน็ต:

IOCN 200-566-000-112 ตัวเชื่อมต่อ (1 และ 2) รองรับ 10/100Base-TX Ethernet (สูงถึง 100 Mbps) สำหรับ Modbus TCP และ PROFINET (ต้องใช้ CPUM เฟิร์มแวร์เวอร์ชัน≥081)

พอร์ตอนุกรม:

IOCN 200-566-000-112 ตัวเชื่อมต่อ (RS) ของหนึ่ง RJ12/RJ25 รองรับ RS-232/RS-485 (ครึ่ง/ฟูลดูเพล็กซ์) ที่สูงถึง 115.2 Kbaud สำหรับ Modbus RTU

ขยายอนุกรม:

IOCN 200-566-000-112 ตัวเชื่อมต่ออนุกรมสองคู่ (A และ B) เปิดใช้งาน RS-422/RS-485 Multi-Drop Networks ของชั้นวาง VM600 (ต้องใช้โมดูลอนุกรม CPUM)

ประเภทเวอร์ชัน:

Ethernet Standard Redundant Version-200-566-000-1HH

เวอร์ชันที่เคลือบเงาพร้อมการเคลือบแบบ conformal สำหรับการป้องกันสิ่งแวดล้อมเพิ่มเติม -200-566-000-1HHL

พารามิเตอร์ผลิตภัณฑ์

การใช้พลังงาน:

แหล่งที่มา: แหล่งจ่ายไฟ VM600 RACK

แรงดันไฟฟ้า: 5 VDC

การใช้พลังงาน: ＜2W

การใช้พลังงานทั้งหมด (คู่การ์ด CPUM/IOCN): ≤12 W

สภาพแวดล้อม:

อุณหภูมิการทำงาน: −20 ถึง 65 ° C (−4 ถึง 149 ° F)

อุณหภูมิการจัดเก็บ: −25 ถึง 80 ° C (−13 ถึง 176 ° F)

ความชื้น: 0 ถึง 90% ความชื้นสัมพัทธ์ไม่ได้รับการระงับ

แอปพลิเคชันผลิตภัณฑ์

เกตเวย์การสื่อสารอุตสาหกรรม:

IOCN 200-566-000-112 ทำหน้าที่เป็นส่วนต่อประสานระหว่างระบบ VM600 และระบบของบุคคลที่สาม (เช่น DCS, PLC) ผ่าน Modbus หรือ PROFINET สำหรับการแบ่งปันข้อมูล

การขยายเครือข่ายหลายช่อง:

IOCN 200-566-000-112 สร้างเครือข่ายหลายแบบ RS-485 ผ่านตัวเชื่อมต่อ A และ B สำหรับจุดตรวจสอบเพิ่มเติม

การป้องกันเครื่องจักรและการตรวจสอบสภาพ:

IOCN 200-566-000-112 ร่วมมือกับ CPUM เพื่อจัดการการ์ดป้องกัน (เช่น MPC4, AMC8), รองรับการสลับร้อน, การรีเซ็ตสัญญาณเตือนภัยและการบันทึกเหตุการณ์
