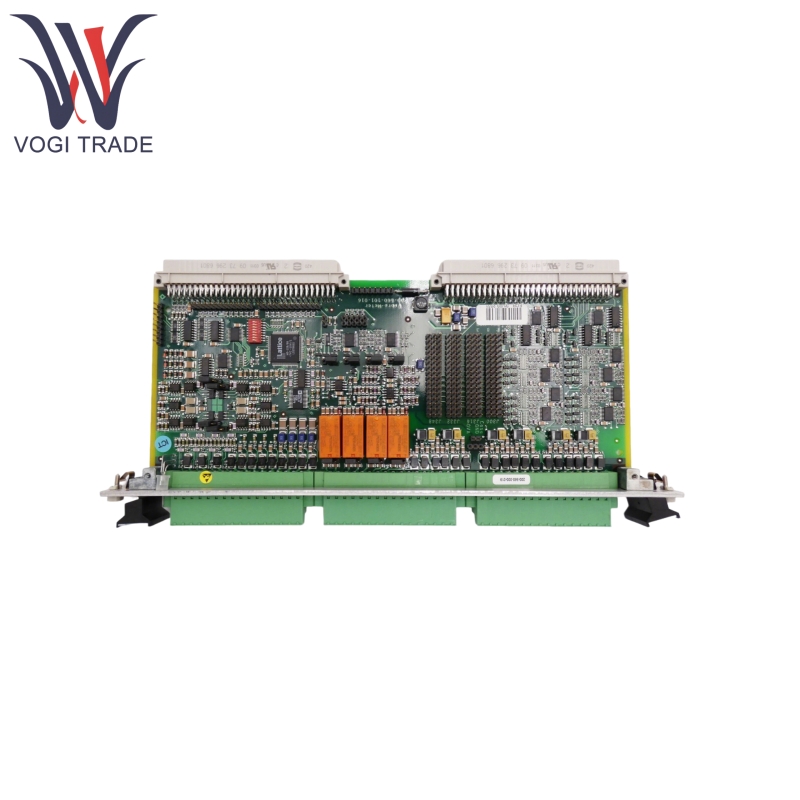

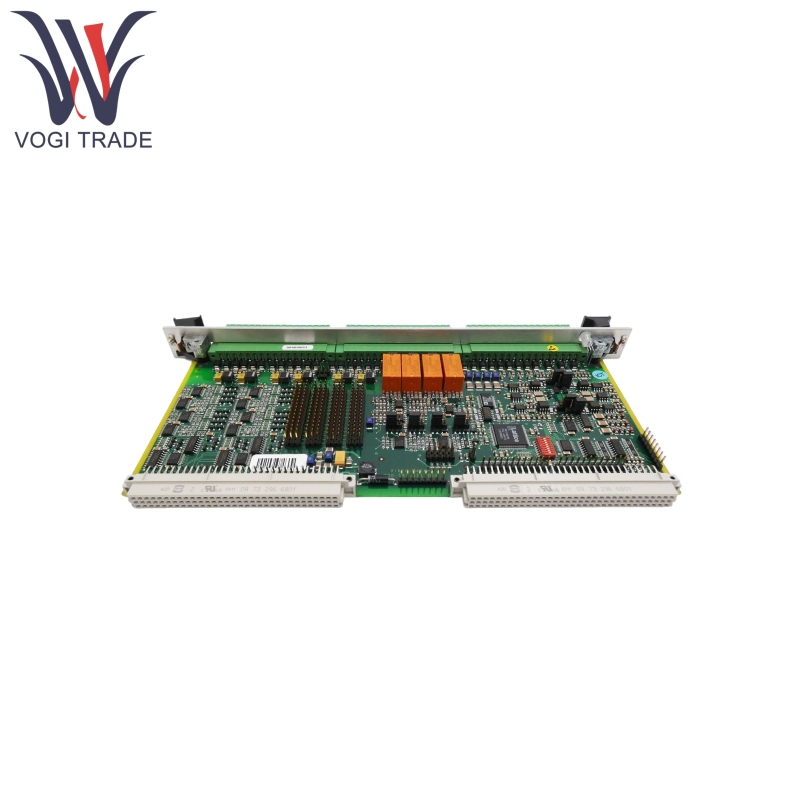

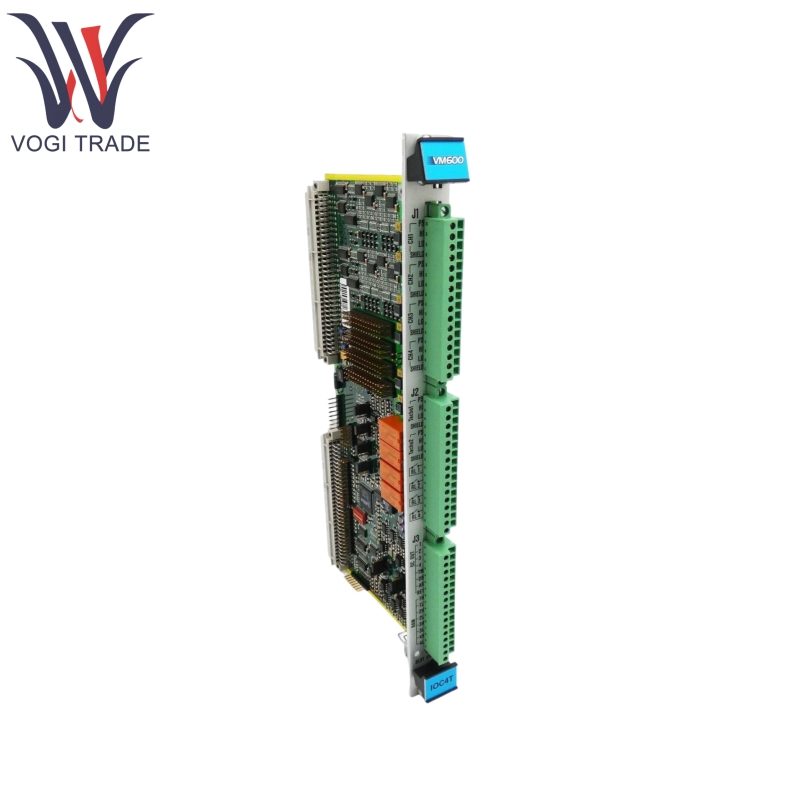

แบรนด์: Vibro-meterคำอธิบาย: การ์ดอินพุต/เอาต์พุตเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นIOC4T 200-560-000-214 ฟังก์ชั่นหลักการ์ดอินพุต/เอาต์พุตคือการรับสัญญาณเซ็นเซอร์และส่งต่อไปยัง MPC4 สำหรับการประมวลผลและเพื่อส่งสัญญาณที่ประมวลผลไปยังระบบภายนอกผ่านอินเตอร์เฟสเอาต์พุต
| ผลิต |
Vibro-meter |
| หมายเลขรุ่น |
ioc4t |
| หมายเลขสั่งซื้อ |
200-560-000-214 |
| แคตตาล็อก |
VM600 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8473309000 |
| มิติ |
28*4*14 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
IOC4T 200-560-000-214 มีอินพุตสัญญาณแบบไดนามิก 4 ตัวและอินพุต 2 รอบต่อนาทีเพื่อรองรับการรับสัญญาณสำหรับการ์ดป้องกันเครื่อง MPC4
IOC4T 200-560-000-214 มีสัญญาณเซ็นเซอร์“ ดิบ” บัฟเฟอร์และเอาต์พุตอะนาล็อก (แรงดันไฟฟ้า 0-10V หรือปัจจุบัน 4-20MA เลือกผ่านจัมเปอร์) เพื่อให้สัญญาณมัลติเพล็กซ์ง่าย ๆ
IOC4T 200-560-000-214 มี 4 รีเลย์ที่สามารถกำหนดให้กับสัญญาณเตือนภัยผ่านซอฟต์แวร์เพื่อรองรับการเตือนภัยจากระบบภายนอก
IOC4T 200-560-000-214 มีเอาต์พุต Open Collector แบบเปิดที่ตั้งโปรแกรมได้ 32 รายการซึ่งสามารถเชื่อมต่อกับการ์ดรีเลย์สมาร์ท IRC4 และการ์ดถ่ายทอด RLC16 เพื่อขยายขีดความสามารถในการเตือนภัย
ผลิตภัณฑ์โดยใช้หลักการ
IOC4T 200-560-000-214 สามารถรับสัญญาณไดนามิก 4 ช่องสัญญาณ (เช่นการสั่นสะเทือน) และ 2 ช่องสัญญาณ RPM ผ่านตัวเชื่อมต่อ J1/J2 และส่งผ่านไปยังการ์ด MPC4 สำหรับการประมวลผล
สัญญาณที่ประมวลผลโดยเอาต์พุต MPC4 สัญญาณเซ็นเซอร์ดิบผ่านวงจรบัฟเฟอร์ของ IOC4T และถูกแปลงเป็นสัญญาณอะนาล็อก 4 สัญญาณ (0-10V/4-20MA) สำหรับการตรวจสอบภายนอก
จากผลการประมวลผล MPC4 จะควบคุม 4 รีเลย์ท้องถิ่นของ IOC4T ผ่านอินเตอร์เฟส IP หรือรีเลย์ของการ์ด RLC16/IRC4 ผ่านบัสแร็คเพื่อเรียกสัญญาณเตือนภัย สัญญาณอินพุต DSI (AR/DB/TM) สามารถปรับเปลี่ยนสถานะการเตือนได้แบบไดนามิก
IOC4T 200-560-000-214 ทำให้มั่นใจได้ว่าการทำงานที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมผ่านการป้องกัน EMI และการออกแบบการแยกและรองรับการแลกเปลี่ยนร้อนเพื่อลดความซับซ้อนของการบำรุงรักษา
พารามิเตอร์ผลิตภัณฑ์
IOC4T 200-560-000-214 ข้อมูลจำเพาะรายละเอียดดังต่อไปนี้
| หมวดหมู่ |
รายละเอียด |
| อินพุตสัญญาณแบบไดนามิก |
ด้วยการกรอง EMI ให้สอดคล้องกับมาตรฐาน EC |
| อินพุตอ้างอิงความเร็ว / เฟส |
ด้วยการกรอง EMI ให้สอดคล้องกับมาตรฐาน EC |
| เอาต์พุตอะนาล็อก (DC) |
4 ช่องทางรองรับแรงดันไฟฟ้า 0-10V หรือกระแส 4-20MA (เลือกได้ผ่านจัมเปอร์สำหรับแต่ละช่อง) ความแม่นยำ≤± 1.5%ข้อผิดพลาดเชิงเส้น≤± 0.5% โหลดเอาต์พุตแรงดันไฟฟ้า> 100kΩโหลดเอาต์พุตปัจจุบัน <325Ω |
| รีเลย์เอาต์พุต |
4 รีเลย์ (RL1-RL4), Model PE014005, รองรับ 1 ชุดของ NC หรือไม่มีผู้ติดต่อ (ผู้ใช้กำหนดค่าได้) คะแนนแรงดันไฟฟ้า 250VAC, จัดอันดับปัจจุบัน 5AAC ความสามารถในการทำลายสูงสุด 1250VA (โดยไม่มีการป้องกันการติดต่อ) ใน ABE056 Slimline Rack (แหล่งจ่ายไฟ DC) แรงดันการสลับสูงสุดคือ 70VDC/33VAC (RMS) |
| เอาต์พุตแบบเปิดคอลเลคเตอร์ |
32 ช่องทางเชื่อมต่อกับการ์ด RLC16/IRC4 ผ่านบัส OC หรือบัสดิบของชั้นวาง VM600 |
| อุณหภูมิการทำงาน |
−25 ถึง 65 ° C (−13 ถึง 149 ° F) |
| อุณหภูมิการจัดเก็บ |
−40 ถึง 85 ° C (−40 ถึง 185 ° F) |
| ความชื้น |
การดำเนินงาน: 0 ถึง 90 % ที่ไม่ได้รับการชดเชย ที่เก็บ: 0 ถึง 95 % การไม่รวม |
| การสั่นสะเทือน |
สอดคล้องกับ IEC 60255-21-1 (คลาส 2) |
