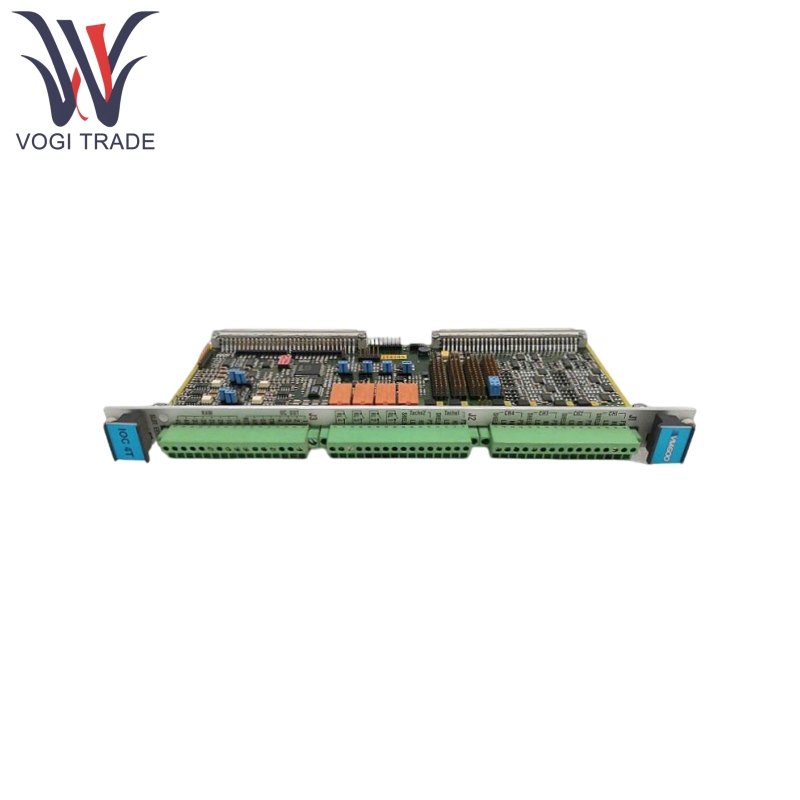

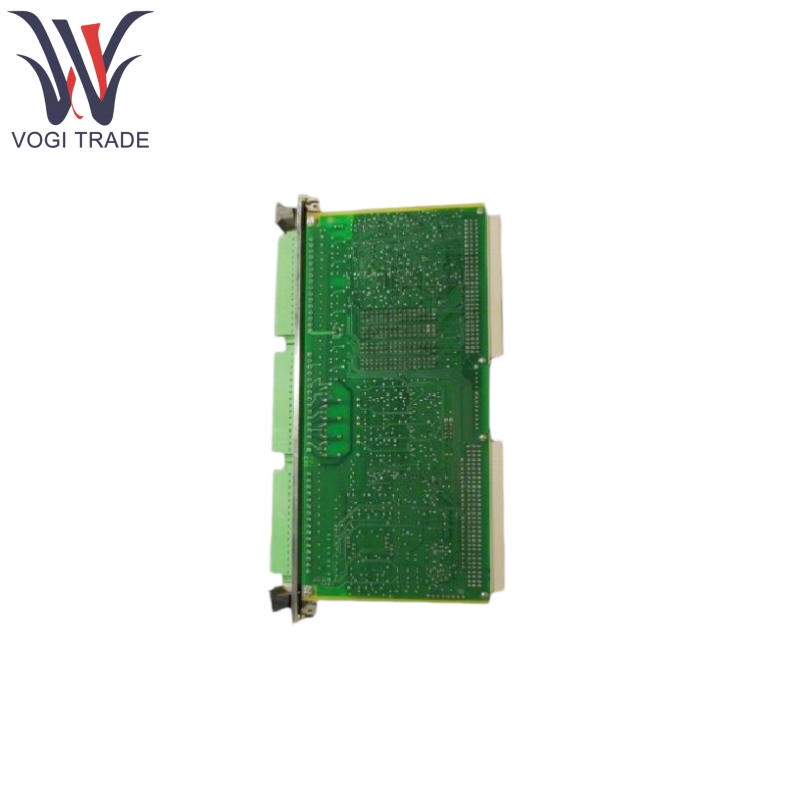

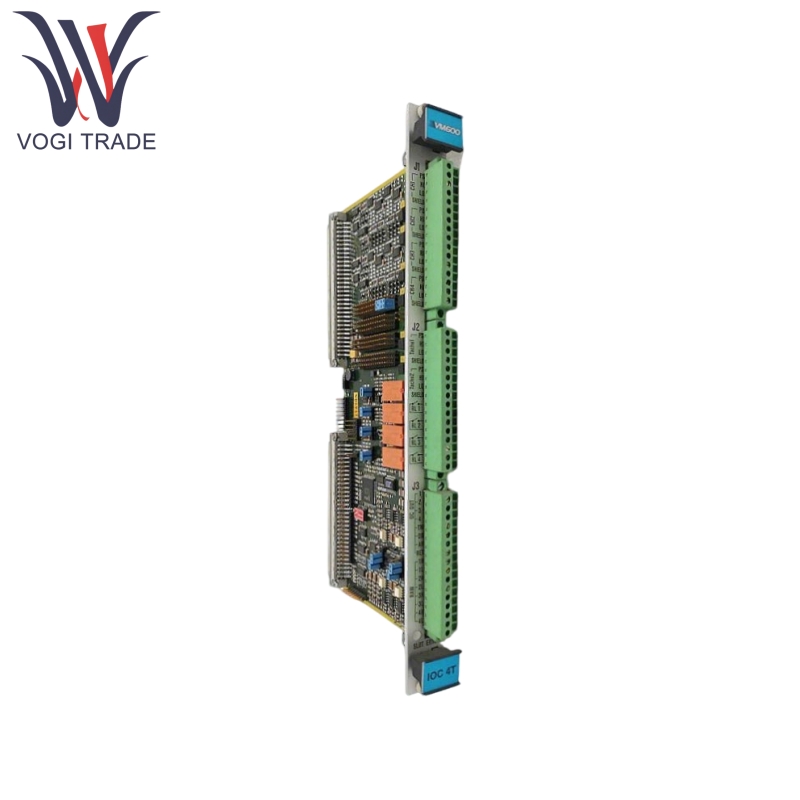

IC4T 200-560-000-111

ข้อกำหนดผลิตภัณฑ์

1. การ์ด IOC4T 200-560-000-111 แต่ละการ์ดเชื่อมโยงกับการ์ด MPC4 ที่สอดคล้องกันและติดตั้งอยู่ด้านหลังในชั้นวาง VM600 (ABE04X หรือ ABE056) และ LOC4T ทำงานในโหมดทาสและสื่อสารกับ MPC4 ผ่านตัวเชื่อมต่อ P2 โดยใช้อินเทอร์เฟซอุตสาหกรรมแพ็ค (IP)

2. แผงด้านหน้าของ LOC4T 200-560-000-111 (ด้านหลังของ VM600RACK) มีขั้วต่อแถบเทอร์มินัลสำหรับการเดินสายไปยังสายเคเบิลส่งสัญญาณที่มาจากโซ่การวัด (เซ็นเซอร์และ /หรือเครื่องปรับอากาศ) ตัวเชื่อมต่อสกรูเทอร์มินัลยังใช้ในการป้อนสัญญาณทั้งหมดจากและส่งสัญญาณสัญญาณทั้งหมดไปยังระบบควบคุมภายนอกใด ๆ

3. การ์ด IOC4T 200-560-000-111 ปกป้องอินพุตและเอาต์พุตทั้งหมดจากการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้า (EMI) และสัญญาณไฟกระชากและยังเป็นไปตามมาตรฐานความเข้ากันได้ของแม่เหล็กไฟฟ้า (EMC)

4. IOC4T 200-560-000-111 เชื่อมต่อสัญญาณดิบ (การสั่นสะเทือน) และสัญญาณความเร็วจากเซ็นเซอร์ไปยัง MPC4 สัญญาณเหล่านี้เมื่อประมวลผลจะถูกส่งกลับไปยัง IOC4T และให้บริการบนแถบเทอร์มินัลที่แผงด้านหน้า (ด้านหลังของ VM600) สำหรับสัญญาณแบบไดนามิกตัวแปลงดิจิตอลเป็นแบบดิจิตอลสี่ตัว (DACs) ให้เอาต์พุตสัญญาณที่สอบเทียบในช่วง 0 ถึง 10 V นอกจากนี้สี่บนตัวแปลงแรงดันไฟฟ้าต่อกระแสไฟฟ้าช่วยให้สัญญาณเป็นเอาต์พุตปัจจุบันในช่วง 4 ถึง 20 mA (Jumper เลือกได้)

5. IOC4T 200-560-000-111 มีรีเลย์ท้องถิ่นสี่ตัวที่สามารถนำมาประกอบกับสัญญาณเตือนภัยใด ๆ ภายใต้การควบคุมซอฟต์แวร์ ตัวอย่างเช่นสิ่งเหล่านี้อาจใช้เพื่อส่งสัญญาณความผิดพลาดของ MPC4 หรือปัญหาที่ตรวจพบโดยสัญญาณเตือนทั่วไป (เซ็นเซอร์ตกลง, การเตือนภัยและอันตราย) ในแอปพลิเคชันทั่วไป

พารามิเตอร์ผลิตภัณฑ์

เอาต์พุตอะนาล็อก (DC):

จำนวนเอาท์พุท: 4 ต่อการ์ด IOC4T (หนึ่งช่องต่อ MPC4 Dynamic Signal Channel)

ช่วงสัญญาณ: เอาต์พุตปัจจุบัน (4 ถึง 20 mA) หรือเอาท์พุทแรงดันไฟฟ้า (0 ถึง 10 V) ที่เลือกได้เป็นรายบุคคลโดยจัมเปอร์บน IOC4T สำหรับแต่ละเอาต์พุต (หมายเหตุ: สำหรับเอาต์พุตปัจจุบันเอาต์พุตอะนาล็อกจะถูกขับเคลื่อนในช่วง 2 ถึง 23 Ma เล็กน้อยตามสัดส่วนสัญญาณอินพุต)

ความแม่นยำ: ≤± 0.5%

ข้อผิดพลาดเชิงเส้น: ≤± 0.5%

โหลดที่ได้รับการตอบรับบนเอาต์พุต:> 100 kΩสำหรับเอาต์พุตแรงดันไฟฟ้าและ <325 Ωสำหรับเอาต์พุตปัจจุบัน

ลักษณะการถ่ายทอด:

ชื่อรีเลย์: RL1 ถึง RL4

ประเภท: PE014005

การจัดเรียงผู้ติดต่อ: 1 x NC หรือ 1 x ไม่มีการติดต่อต่อรีเลย์ (ผู้ใช้กำหนดค่าได้) ผู้ติดต่อที่เลือกมีอยู่ใน J2

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 250 VAC

อัตราปัจจุบันที่ได้รับการจัดอันดับ: 5 AAC

ความสามารถในการทำลายสูงสุด (โดยไม่มีการป้องกันการติดต่อ): 1250 VA

ใช้งาน / เปิดตัว / ตีกลับ: โดยทั่วไป 8/8/6 ms

แรงดันไฟฟ้าทดสอบความแข็งแรงของไดอิเล็กทริก:

ระหว่างผู้ติดต่อแบบเปิด: 1,000 VAC

ระหว่างการติดต่อและขดลวด: 4000 VAC

แหล่งจ่ายไฟไปยังการ์ด (อินพุต):

แหล่งพลังงาน: แหล่งจ่ายไฟ VM600 RACK

จ่ายแรงดันไฟฟ้า: +5 VDC และ± 12 VDC

การบริโภคจาก +5 VDC Supply: 1.5 W

การบริโภคจาก± 12 VDC จัดหา: 0.7 W บวกเพิ่มอีก 0.25 W ต่อเอาต์พุตปัจจุบันที่ใช้
