IOC4T 200-560-000-061

Dการเปรียบเทียบข้อดีและข้อเสียอย่างละเอียด

ข้อดี

ความยืดหยุ่นและการปรับตัว

ตรรกะหลักของฟังก์ชันที่กำหนดโดยซอฟต์แวร์ เช่น ฟังก์ชันของรีเลย์ เกณฑ์การแจ้งเตือน และการตั้งค่าตัวกรอง ได้รับการกำหนดโดยซอฟต์แวร์ VM600 MPSx ทั้งหมด ซึ่งหมายความว่าสามารถกำหนดค่าการ์ดฮาร์ดแวร์เดียวกันใหม่ได้ผ่านซอฟต์แวร์เพื่อปรับให้เข้ากับเครื่องที่ต่างกัน กลยุทธ์การตรวจสอบที่แตกต่างกัน และแม้กระทั่งอัปเกรดการทำงานหลังการปรับเปลี่ยนอุปกรณ์โดยไม่จำเป็นต้องเปลี่ยนฮาร์ดแวร์

จัมเปอร์ฮาร์ดแวร์เป็นตาข่ายนิรภัย สำหรับประเภทเอาต์พุตอะนาล็อกที่สำคัญ จะมีจัมเปอร์แบบฟิสิคัลไว้เป็นตัวเลือก นี่เป็นการป้องกันเพิ่มเติมอีกชั้นสำหรับโอกาสเหล่านั้นซึ่งมีข้อกำหนดที่สูงมากสำหรับการรักษาความปลอดภัยในการกำหนดค่าซอฟต์แวร์ ทำให้มั่นใจได้ว่าแม้ว่าซอฟต์แวร์จะทำงานโดยไม่ได้ตั้งใจ ประเภทสัญญาณเอาท์พุตจะไม่เปลี่ยนแปลง

การออกแบบที่แข็งแกร่งสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

การป้องกันอีเอ็มซี/อีเอ็มไอ: 200-560-000-061 ช่องอินพุตและเอาต์พุตทั้งหมดมีตัวกรองในตัวที่เป็นไปตามมาตรฐาน EC ต้านทานการรบกวนทางแม่เหล็กไฟฟ้าทั่วไปในพื้นที่อุตสาหกรรมได้อย่างมีประสิทธิภาพ และรับประกันความบริสุทธิ์ของสัญญาณ

สามารถเลือกการเคลือบ Conformal Coating ได้ สำหรับสภาพแวดล้อมที่มีความชื้นสูง ฝุ่นสูง หรือก๊าซที่มีฤทธิ์กัดกร่อน IOC4T สามารถสั่งซื้อเวอร์ชันที่มีการเคลือบผิวแบบ Conformal ซึ่งให้การปกป้องทางกายภาพและเคมีเพิ่มเติมสำหรับแผงวงจร และช่วยยืดอายุการใช้งานได้อย่างมาก

ข้อเสีย

ข้อจำกัดโดยธรรมชาติของเวอร์ชันมาตรฐานในด้านความปลอดภัยในการใช้งาน

แม้ว่า IOC4T เวอร์ชันมาตรฐานจะรองรับแอปพลิเคชัน SIL 1 แต่วงจรภายในของมันไม่ได้ถูกแยกออกจากกัน ในวงจรความปลอดภัยที่สำคัญซึ่งต้องมีการรับรอง SIL 2 หรือ SIL 3 จะไม่เป็นไปตามข้อกำหนดของชั้นป้องกันอิสระ ณ จุดนี้ ผู้ใช้ไม่มีทางเลือกนอกจากซื้อเวอร์ชัน "วงจรแยก" ซึ่งมีราคาแพงกว่าหลายเท่า ส่งผลให้เวอร์ชันมาตรฐานสูญเสียความสามารถในการแข่งขันในตลาดความปลอดภัยระดับสูง

ในเวอร์ชันมาตรฐาน ทุกช่องจะใช้ชุดแหล่งจ่ายไฟและระนาบกราวด์ชุดเดียวกัน ตามทฤษฎีแล้ว ข้อผิดพลาดทางไฟฟ้าร้ายแรงอาจส่งผลกระทบต่อหลายช่องสัญญาณพร้อมกัน ส่งผลให้ฟังก์ชันการป้องกันโดยรวมล้มเหลว เวอร์ชัน "วงจรแยก" ช่วยลดความเสี่ยงของความล้มเหลวที่เกิดจากสาเหตุทั่วไปผ่านการแยกทางกายภาพ

ข้อจำกัดในการใช้งานและการบำรุงรักษาและการวินิจฉัย

ความสามารถในการวินิจฉัยตนเองที่จำกัดนั้นสะท้อนให้เห็นในความจริงที่ว่า IOC4T 200-560-000-061 อาศัย MPC4 เป็นหลักในการรายงานสถานะ หากตัวการ์ดประสบกับความล้มเหลวของฮาร์ดแวร์ ความสามารถในการวินิจฉัยตัวเองของการ์ดนั้นค่อนข้างจำกัด อาจต้องอาศัยการทดสอบภายนอกหรือวิธีเปลี่ยนทดแทนเพื่อค้นหาข้อผิดพลาด ซึ่งจะเพิ่มเวลาการซ่อมแซมโดยเฉลี่ย

แม้ว่าจะรองรับ "การเสียบและถอดปลั๊กขณะเปิดเครื่อง" แต่ในการใช้งานจริง ยังคงมีความเสี่ยงในการเสียบและถอดปลั๊กการ์ด I/O ที่มีสัญญาณการป้องกันที่สำคัญขณะเปิดเครื่อง การทำงานที่ไม่เหมาะสมอาจทำให้เกิดการรบกวนได้ในทันที ทำให้ MPC4 ตัดสินผิดและยังทำให้เกิดการหยุดทำงานโดยไม่จำเป็นอีกด้วย ดังนั้นกฎระเบียบการดำเนินงานและการบำรุงรักษาของโรงงานหลายแห่งจึงห้ามไม่ให้ใส่และถอดการ์ดดังกล่าวระหว่างการดำเนินงาน

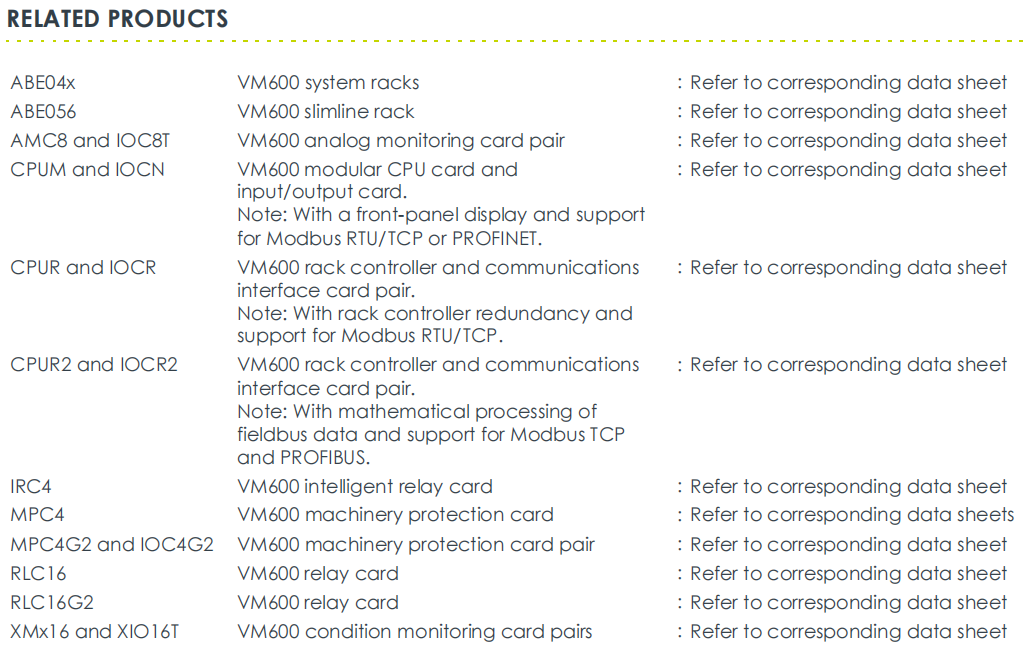

คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง

หากต้องการสร้างหน่วยงานที่สมบูรณ์เกี่ยวกับ IOC4T 200-560-000-061 จำเป็นต้องมีผลิตภัณฑ์หลักต่อไปนี้:

การ์ดจับคู่หลัก

ขอแนะนำให้เลือกการ์ดประมวลผลหลัก MPC4 เวอร์ชันฮาร์ดแวร์ที่ใหม่กว่าเพื่อให้แน่ใจว่าอิมพีแดนซ์เอาต์พุต 50Ω ตรงกับ IOC4T และบรรลุการปฏิบัติตามข้อกำหนด RoHS เต็มรูปแบบ

แพลตฟอร์มระบบและแหล่งจ่ายไฟ

ชั้นวาง VM600 ABE04x มีช่องการติดตั้งจริงและการสื่อสารแบ็คเพลน

แหล่งจ่ายไฟแบบแร็ค RPS6U จ่ายไฟให้กับทั้งแร็ค

การสื่อสารและการจัดการ

ตัวควบคุมแร็ค CPU4 จะต้องติดตั้งการ์ดนี้หากจำเป็นต้องมีการกำหนดค่าระยะไกลและการเข้าถึงข้อมูลผ่านอีเทอร์เน็ต

ซอฟต์แวร์ VM600 Manager ใช้สำหรับการกำหนดค่า สอบเทียบ ตรวจสอบ และวิเคราะห์ข้อมูลของคู่การ์ด

เซ็นเซอร์ส่วนหน้าและสายเคเบิล

เซ็นเซอร์ TQ402/TQ412 โพรบวัดกระแสวนและปรีแอมพลิฟายเออร์ 3300 XL 8 มม. ที่ตรงกัน MPU แมกนีโตอิเล็กทริก TACHOMETER PROBE

สายต่อขยาย RG178/RG179 สายโคแอกเชียล
