ยี่ห้อ: Vibro-Meterคำอธิบาย: การ์ดอินพุต/เอาท์พุตสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินหน้าที่หลักของการ์ดอินพุต/เอาท์พุต IOC4T 200-560-000-013 คือการรับสัญญาณเซ็นเซอร์และส่งต่อไปยัง MPC4 เพื่อประมวลผล และส่งสัญญาณที่ประมวลผลไปยังระบบภายนอกผ่านทางอินเทอร์เฟซเอาต์พุต
| ผลิต |
ไวโบร-มิเตอร์ |
| หมายเลขรุ่น |
ไอโอซี4ที |
| หมายเลขการสั่งซื้อ |
200-560-000-013 |
| แคตตาล็อก |
VM600 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8473309000 |
| มิติ |
28*4*14ซม |
| น้ำหนัก |
0.4กก |
ภาพรวมผลิตภัณฑ์

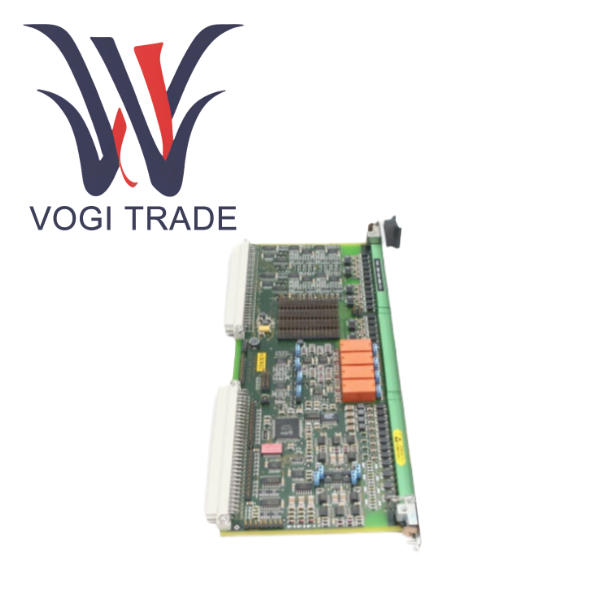

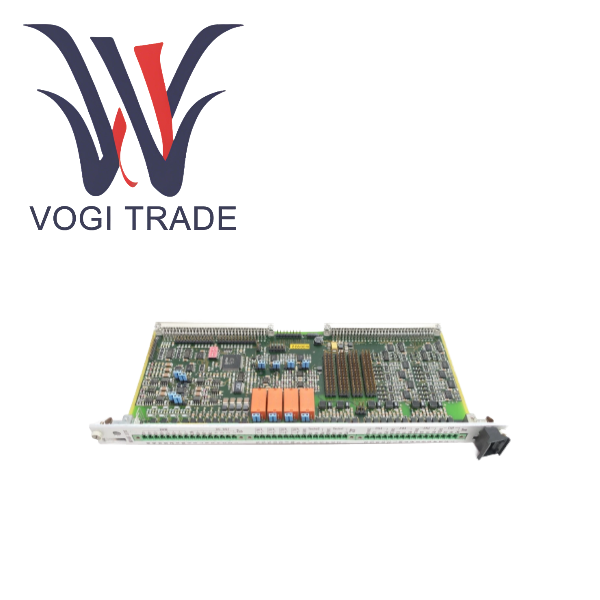

IOC4T เป็นการ์ดอินเทอร์เฟซอินพุต/เอาต์พุตความสูง 6U โดยเฉพาะ ซึ่งออกแบบโดย Megite Sensing Systems สำหรับการตรวจสอบสภาพของ VM600 และแพลตฟอร์มระบบป้องกันกลไก 200-560-000-013 ไม่ใช่อุปกรณ์แบบสแตนด์อโลน แต่ต้องจับคู่กับ MPC4 เพื่อสร้าง "คู่การ์ด MPC4/IOC4T" ที่สมบูรณ์ ในสถาปัตยกรรมนี้ MPC4 มีหน้าที่รับผิดชอบในการรับข้อมูลความเร็วสูง การวิเคราะห์สัญญาณ และการดำเนินการเชิงตรรกะในการป้องกัน ในขณะที่ IOC4T ทำหน้าที่เป็นสะพานเชื่อมระหว่าง "โลกทางกายภาพ" และ "โลกดิจิทัล"
หมายเลขคำสั่งซื้อ PNR 200-560-000-013
ประเภทการ์ด เวอร์ชันมาตรฐาน
ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์
ประเภทผลิตภัณฑ์ การ์ดอินพุต/เอาท์พุต VM600 IOC4T
หมายเลขคำสั่งซื้อ PNR 200-560-000-013
การจับคู่การ์ดหลัก MPC4
ประเภทเวอร์ชัน Standard Edition
การสร้างฮาร์ดแวร์ เวอร์ชันเริ่มต้น
ขนาดทางกายภาพ สูง 262 มม. กว้าง 20 มม. ลึก 125 มม
น้ำหนัก ประมาณ 0.25 กก.
โหมดแหล่งจ่ายไฟ +5VDC และ ±12VDC มาจากแบ็คเพลนชั้นวาง VM600
การใช้พลังงานโดยทั่วไป
+5VDC 1.5W
±12VDC 0.95W
อินเทอร์เฟซภายนอก
J1 อินพุตสัญญาณไดนามิก 4 ช่อง
J2 อินพุตความเร็ว/เฟส 2 ช่อง + เอาต์พุตหน้าสัมผัสรีเลย์ 4 ช่อง
J3 เอาต์พุตอะนาล็อก DC 4 ช่อง + อินพุตควบคุมแบบดิจิตอล 3 ช่อง + เอาต์พุตสัญญาณบัฟเฟอร์ต้นฉบับ 4 ช่อง
ช่องสัญญาณเข้า
สัญญาณไดนามิก 4 ช่อง ช่วง -10 ถึง 0 VDC
สัญญาณความเร็วในการหมุน 2 ช่องสัญญาณ รองรับคลื่นไซน์หรือคลื่นสี่เหลี่ยม
สัญญาณดิจิตอล DSI 3 ช่อง
ช่องสัญญาณออก
รีเลย์ 4 ช่อง SPDT ผู้ใช้สามารถกำหนดค่าเปิดปกติ/ปิดตามปกติ
เอาต์พุตแบบอะนาล็อก 4 ช่องสัญญาณ พร้อมตัวเลือก 0-20mA หรือ 4-20mA
บัฟเฟอร์สัญญาณต้นฉบับ 4 ช่องสัญญาณเอาต์พุตแรงดันไฟฟ้าอิมพีแดนซ์สูง
การแสดงสถานะ ไฟ LED แสดงข้อผิดพลาดสล็อต
วิธีการกำหนดค่า การกำหนดค่าซอฟต์แวร์ดำเนินการผ่านซอฟต์แวร์ VM600 MPSx บางฟังก์ชันรองรับการตั้งค่าจัมเปอร์ฮาร์ดแวร์
การปฏิบัติตามและการรับรอง
ไม่เป็นไปตามข้อกำหนด Rohs
เป็นไปตามมาตรฐานการสั่นสะเทือน IEC 60255-21-1 Class 2
รองรับการใช้งานด้านความปลอดภัยเชิงฟังก์ชัน IEC 61508 SIL 1
