แบรนด์: Vibro-meterคำอธิบาย: การ์ดอินพุต/เอาต์พุตเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 6ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นฟังก์ชั่น IOC16T 200-565-000-012 เป็นส่วนต่อประสานสัญญาณสำหรับ VM600 Series CMC 16 (การ์ดตรวจสอบเงื่อนไข) มันถูกติดตั้งที่ด้านหลังของชั้นวาง ABE04X หรือ ABE055 (CMS แบบพกพา) และเชื่อมต่อโดยตรงกับ backplane ของชั้นวางผ่านตัวเชื่อมต่อสองตัว
| ผลิต |
Vibro-meter |
| หมายเลขรุ่น |
ioc16t |
| หมายเลขสั่งซื้อ |
200-565-000-012 |
| แคตตาล็อก |
VM600 |
| ประเทศต้นกำเนิด |
สวิตเซอร์แลนด์ |
| รหัส HS |
8473309000 |
| มิติ |
28*2*14 ซม. |
| น้ำหนัก |
0.6kg |
คุณสมบัติของผลิตภัณฑ์
16 ช่องสัญญาณอินเทอร์เฟซและสกรู 48 เทอร์มินัลสตริปสำหรับ VM600 ซีรีส์ CMC 16 (การ์ดตรวจสอบเงื่อนไข)
สามารถเลือกฟังก์ชั่นช่องทางผ่านสวิตช์ DIL
สร้างความมั่นใจในการป้องกัน EML และให้การปรับสภาพสัญญาณ
4 ช่องทางแรกสามารถเลือกได้เป็น tacho หรือ dynamic (เช่นการสั่นสะเทือน) และ 12 สุดท้ายสามารถเลือกได้เป็นแบบไดนามิกหรือกระบวนการ
อินพุตสามารถกำหนดเส้นทางผ่านรถบัสดิบ VM600 และรถบัส Tacho
ตัวเลือกการสื่อสารแบบอนุกรม RS-485 แบบแยกส่วนและการแทรกสดหรือการกำจัดการ์ด
ข้อกำหนดผลิตภัณฑ์
1. IOC16T 200-565-000-012 แต่ละ IOC16T เกี่ยวข้องกับ CMC 16 ที่เฉพาะเจาะจงและติดตั้งอยู่ด้านหลังในชั้นวางโดยตรงและมีแถบเทอร์มินัลเพื่อเชื่อมต่อสายเคเบิลส่งสัญญาณที่มาจากทรานสดิวเซอร์และเครื่องปรับอากาศ อย่างไรก็ตามหากสัญญาณเหล่านี้มีอยู่แล้วผ่านสาย VM600 backplane 'Raw Bus' และ 'Tacho Bus' แล้วสิ่งเหล่านี้สามารถเลือกได้โดยตรงโดยไม่จำเป็นต้องทำการเดินสายเพิ่มเติม
2. การ์ด IOC16T 200-565-000-012 ปกป้องอินพุตทั้งหมดจากการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้า (EML) และสัญญาณไฟกระชากและยังเป็นไปตามมาตรฐาน EMC (ความเข้ากันได้ของแม่เหล็กไฟฟ้า) อินพุต TACHO, สัญญาณจากเครื่องวัดความเร่ง, velocimeters และโพรบใกล้เคียงหรือสัญญาณแบบไดนามิกหรือกึ่งคงที่ใด ๆ จะถูกปรับสภาพโดยวงกลมเฉพาะซึ่งทำงานเช่นการปรับระดับการสร้างพัลส์และการเลือก AC/DC
3. IOC16T 200-565-000-012, ไมโครสวิทช์ (DILS) มีไว้เพื่ออำนวยความสะดวกในการเลือกคอนดิชั่นเนอร์และวิธีการเข้าถึง (เช่นเทอร์มินัลหรือแบ็คเพลน) IOC16T ยังให้ความโดดเดี่ยวจากโรงงานและทำให้มั่นใจได้ว่าจะได้รับการป้อนเข้าของอินพุตไปยัง CMC 16
4. IOC16T 200-565-000-012 สนับสนุนวิธีการสื่อสารสองวิธี การเชื่อมต่อ VMEBUS กับโมดูล CPU M ในสล็อต 0 ของชั้นวาง VM600 และลิงก์อีเธอร์เน็ตที่ตามมาหรือการเชื่อมต่ออนุกรมแบบหลาย DROP RS-485 ที่แยกได้โดยตรงผ่านตัวเชื่อมต่อ RJ ที่ให้ไว้ใน IOC16T

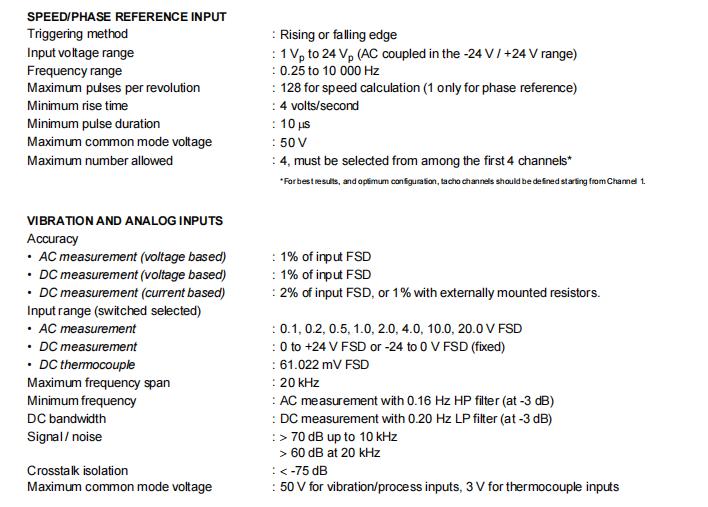

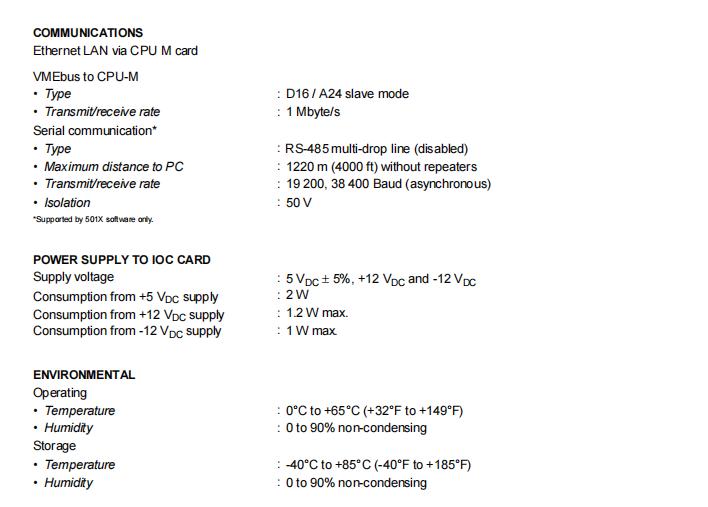

พารามิเตอร์ผลิตภัณฑ์
