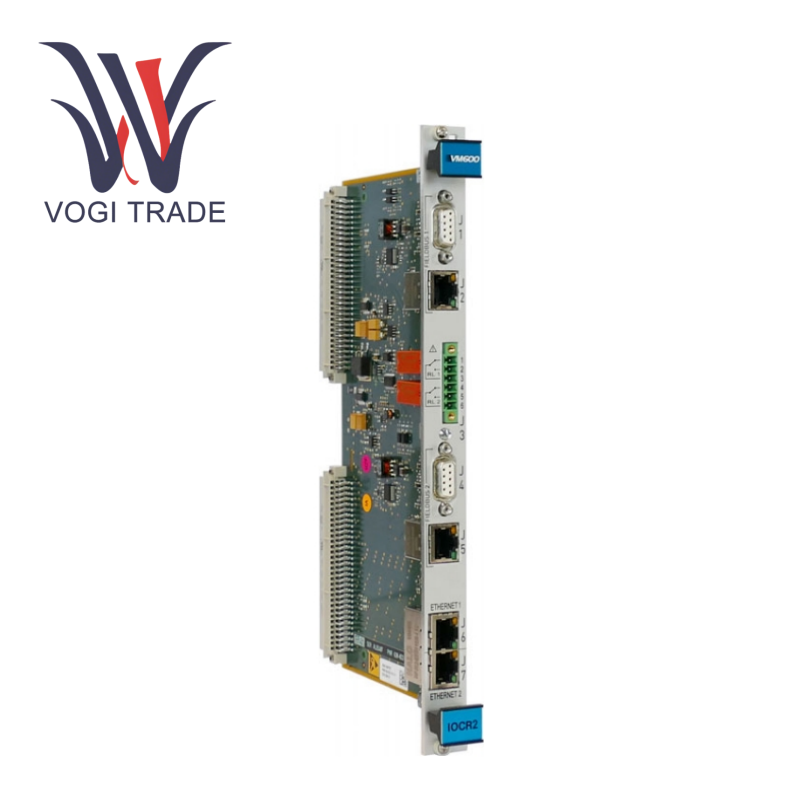

IOC-R2 620-022-000-112

พารามิเตอร์หลัก

ระบบอีเธอร์เน็ต: 2 × 10/100/1000BASE-TX ระยะการส่งสัญญาณระยะ 100 ม.

Fieldbus: 2 × RS-485 + 2 × 10/100Base-TX

รีเลย์เอาท์พุท: 2 × SPDT ติดต่อ (5A/240VAC, อายุการใช้งานทางกล 15 ล้านครั้ง)

ระดับการแยก: พอร์ตอีเธอร์เน็ต 1500V RMS, พอร์ตอนุกรม 700V RMS

ความสามารถในการปรับตัวด้านสิ่งแวดล้อม - อุณหภูมิการทำงาน: 0 ~ 65 ℃ (≤45℃ที่โหลด 5A)

อุณหภูมิการจัดเก็บ: -20 ~ 85 ℃

ความชื้น: 0 ~ 90% RH

การใช้พลังงานและการรับรอง - การใช้พลังงานทั่วไป: 6W (การจับคู่ CPUR2/IOCR2)

การรับรอง: EN 61000-6-2/4 + EN 61010-1 + ROHS

ฟังก์ชั่นหลัก

1. เกตเวย์หลายโปรโตคอล

แบบซิงโครนัสรองรับโปรโตคอล Modbus TCP และ Profibus DP และสามารถเชื่อมต่อกับระบบ DCS/PLC แบบขนาน ความสามารถในการประมวลผลข้อมูล: 131,072 ทะเบียน + 131,072 คอยล์ (Modbus), 244 ไบต์× 2 ช่อง (Profibus)

2. สถาปัตยกรรมซ้ำซ้อน

อินเทอร์เฟซ Dual Ethernet + Dual Fieldbus รองรับการสลับลิงค์อัตโนมัติ

การแยกเครือข่ายระบบ: แผนกย่อยอิสระทำให้มั่นใจได้ถึงความปลอดภัยในการสื่อสาร

3. การดำเนินงานอัจฉริยะและการบำรุงรักษา

การออกแบบที่สลับสลับง่าย: รองรับการเปลี่ยนการ์ดป้องกันออนไลน์ (MPC4) และการกำหนดค่าโหลดอัตโนมัติอัตโนมัติ

บันทึกการวินิจฉัย: รับสถานะสุขภาพของการ์ดแบบเรียลไทม์ผ่านซอฟต์แวร์Vibrosight®

ข้อดีของการสร้างความแตกต่าง

1. การป้องกันเกรดอุตสาหกรรม

การออกแบบส่วนต่อประสานที่แยกได้อย่างสมบูรณ์ (1,500V/700V) ผ่าน EN 61326-3-1 การรับรอง EMC ที่เข้มงวด

2. การตรวจสอบด้วยภาพ

แผงด้านหน้าติดตั้งไฟสถานะ LED 8 กลุ่ม (รวมถึงตัวบ่งชี้คู่ลิงก์/ACT) ซึ่งให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับลิงค์การสื่อสารและสถานะการทำงานของการ์ด

3. การขยายตัวที่ยืดหยุ่น

อินเตอร์เฟสรีเลย์ J3 รองรับการแมปแบบกำหนดเองของตัวแปร modbus และสามารถส่งสัญญาณเตือนระดับระบบจากระยะไกล

สถานการณ์แอปพลิเคชันทั่วไป

การป้องกันเครื่องจักรหมุนขนาดใหญ่

ในระบบตรวจสอบกังหันก๊าซใช้ IOC-R2 620-022-000-112 ใช้เป็นศูนย์กลางการสื่อสารเพื่อส่งข้อมูลการ์ดป้องกันการสั่นสะเทือนของ MPC4 ไปยัง DCS ในเวลาจริง

การอัพเกรดดิจิตอลจากโรงงาน

เชื่อมต่อข้อมูลสถานะกลุ่มคอมเพรสเซอร์เข้ากับระบบ PLC ผ่าน Profibus DP เพื่อสร้างแพลตฟอร์มการบำรุงรักษาแบบทำนาย
