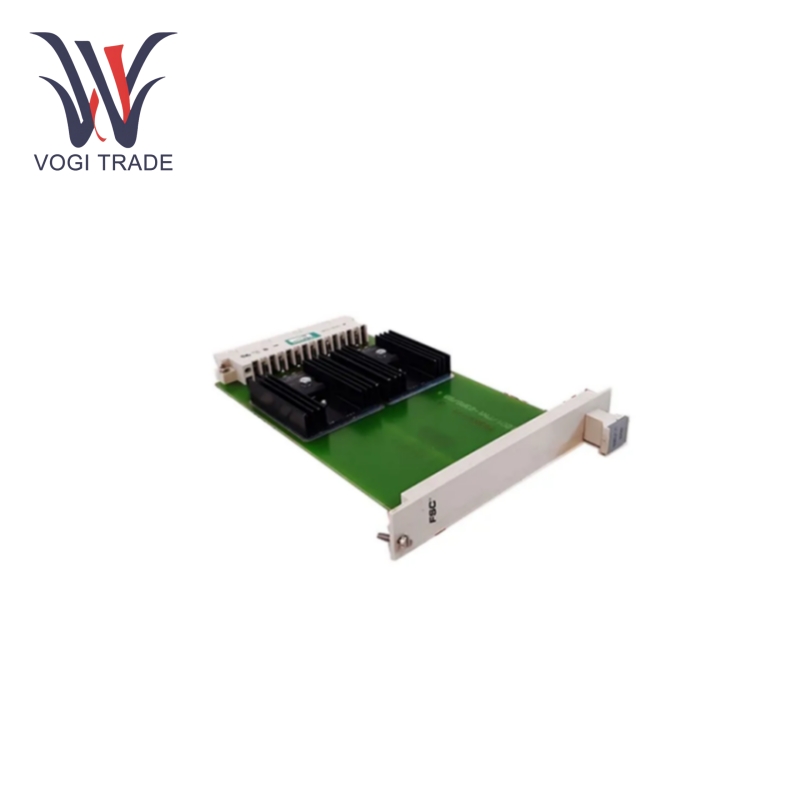

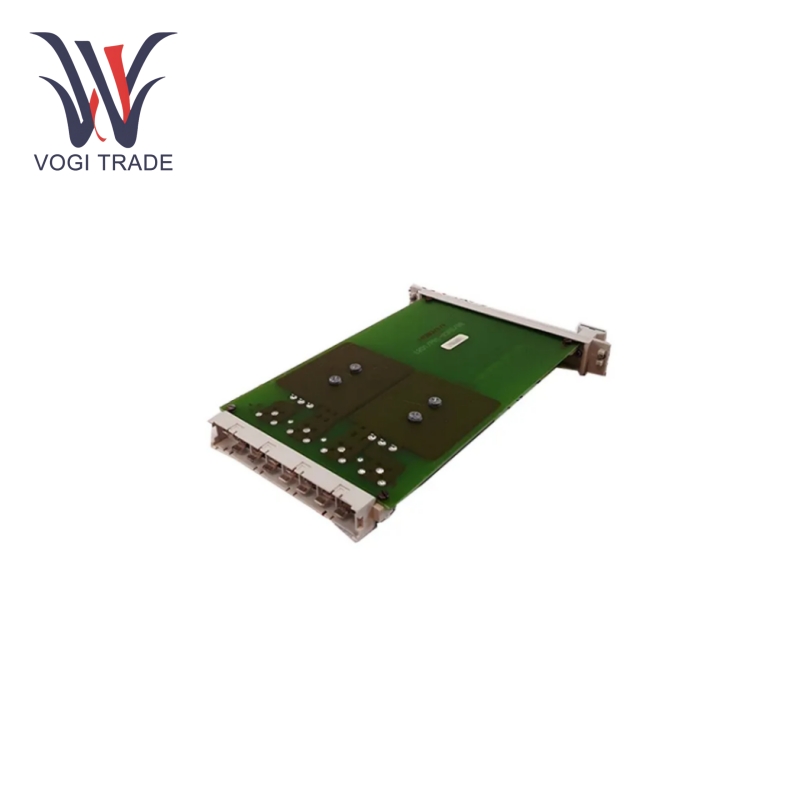

แบรนด์: ฮันนี่เวลล์คำอธิบาย: โมดูลจ่ายไฟสภาพ：ใหม่ใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง:5เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นHoneywell 10303/1/1 เป็นโมดูลจ่ายไฟคุณภาพสูง ด้วยพารามิเตอร์การใช้งานเฉพาะ ทำให้สามารถจัดการการกระจายพลังงานในระบบที่มีส่วนประกอบส่วนกลางที่ซ้ำซ้อนและ I/O ที่ไม่ซ้ำซ้อนได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่าการจ่ายไฟที่เสถียรและสม่ำเสมอไปยังชิ้นส่วน I/O
| ผลิต |
ฮันนี่เวลล์ |
| หมายเลขรุ่น |
10303/1/1 |
| หมายเลขการสั่งซื้อ |
10303/1/1 |
| แคตตาล็อก |
เอฟเอสซี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8473309000 |
| มิติ |
15.5*8.5*3.5 ซม |
| มิติการบรรจุ |
17*11*5.5ซม |
| น้ำหนัก |
0.35กก |
พารามิเตอร์การใช้งาน
ทั่วไป: รุ่นทั่วไปของ Honeywell 10303/1/1 คือ 10303/1/1 03501* ซึ่งได้รับการรับรองโดย CE, TÜV และ UL และใช้งานได้กับซอฟต์แวร์ทุกรุ่น
ข้อกำหนดด้านพื้นที่: ด้วยขนาดที่กะทัดรัดต้องใช้พื้นที่ 4 TE (4 HP) และ 3 HE (3 U) และสามารถติดตั้งในตู้ควบคุมหรือชั้นวางอุปกรณ์ต่างๆ
พารามิเตอร์ทางไฟฟ้า: เนื่องจากเป็นโมดูลแบบพาสซีฟ จึงไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก ในกรณีที่รุนแรง สำหรับโมดูลที่ไม่มีรหัสต่อท้าย กระแสไฟฟ้าสูงสุดจะถูกจำกัดไว้ที่ 20 A (การกระจายพลังงานของโมดูล) ในเวลาเดียวกัน ขีดจำกัดแรงดันย้อนกลับสูงสุดถูกตั้งไว้ที่ 30 V และแรงดันตกคร่อมไปข้างหน้าถูกจำกัดไว้ที่ 0.55 V
พารามิเตอร์ขั้วต่อ: ประเภทขั้วต่อคือ DIN 41612 - H15P (ฟาสตัน) และกระแสไฟฟ้าสูงสุดที่ผ่านขั้วต่อถูกจำกัดไว้ที่ 10 A ต่อพิน
การทำงาน
การจ่ายและการแปลงพลังงาน: วัตถุประสงค์หลักของโมดูล 10303/1/1 คือเป็นโมดูลจ่ายพลังงาน (PSD) ในระบบที่มียูนิตส่วนกลางสำรองและ I/O ที่ไม่ซ้ำซ้อนอยู่ร่วมกัน ระบบจะนำเอาต์พุตจากหน่วยจ่ายไฟส่วนกลาง (PSU) สำรองและประกอบเข้ากับแหล่งจ่ายไฟ 5 VDC เดียวสำหรับส่วน I/O ที่ไม่ซ้ำซ้อนที่เกี่ยวข้อง ด้วยระบบ สิ่งนี้รับประกันการจ่ายไฟที่เสถียรและทำซ้ำให้กับส่วนประกอบ I/O ซึ่งจำเป็นสำหรับการทำงานที่เหมาะสมของระบบ
การควบคุมแรงดันตก: แหล่งจ่ายไฟควรไหลเข้าสู่ส่วนกลางของระบบผ่านโมดูลนี้เสมอ เพื่อให้แน่ใจว่าแรงดันไฟฟ้าเท่ากันตลอดความยาวทั้งหมดจากแหล่งจ่ายไฟไปยังส่วน I/O เพื่อให้แน่ใจว่าจ่ายไฟได้เท่ากันตลอดความยาว และป้องกันความผันผวนของแรงดันไฟฟ้าที่อาจทำให้ประสิทธิภาพและความน่าเชื่อถือของระบบลดลง นอกจากนี้ ช่วงแหล่งจ่ายไฟ 5 VDC ค่อนข้างเข้มงวดภายในช่วงที่อนุญาต (±5%) ดังนั้นจึงต้องติดตั้งโมดูล PSD ใกล้กับโมดูล PSU เพื่อลดแรงดันไฟฟ้าตกในการเดินสายไฟ ขนาดสายไฟขั้นต่ำที่แนะนำคือ 2.5 มม.² (AWG 14)
ความปลอดภัยและการบำรุงรักษา: สามารถเปลี่ยนโมดูล PSD ในตำแหน่งที่ไม่ได้รับพลังงานของ PSU ที่เกี่ยวข้องเท่านั้น นี่คือคุณลักษณะด้านความปลอดภัยที่หลีกเลี่ยงอันตรายจากไฟฟ้าในระหว่างการเปลี่ยนและการเก็บรักษาระบบ
ขอบเขตการสมัคร
อุตสาหกรรมเคมีภัณฑ์: ในกระบวนการผลิตทางเคมี จะใช้เพื่อให้แน่ใจว่าแหล่งจ่ายไฟมีเสถียรภาพสำหรับอุปกรณ์ควบคุมและเซ็นเซอร์ต่างๆ (เช่น เซ็นเซอร์อุณหภูมิ เครื่องส่งสัญญาณความดัน และมิเตอร์วัดการไหล) ซึ่งช่วยรักษาความถูกต้องแม่นยำและความน่าเชื่อถือของการควบคุมกระบวนการ จึงรับประกันคุณภาพและความปลอดภัยของการผลิตสารเคมี
อุตสาหกรรมปิโตรเลียม: ให้การจ่ายพลังงานที่เชื่อถือได้สำหรับอุปกรณ์หลักและระบบควบคุม เช่น ถังเก็บน้ำมัน ท่อส่ง และกระบวนการกลั่นในโรงกลั่นและโรงงานปิโตรเคมี แหล่งจ่ายไฟที่เสถียรช่วยป้องกันความล้มเหลวของอุปกรณ์และการหยุดชะงักของการผลิต จึงรับประกันการทำงานปกติของกระบวนการผลิตน้ำมันทั้งหมด
อุตสาหกรรมวัสดุก่อสร้าง: ในกระบวนการผลิตวัสดุก่อสร้าง เช่น โรงงานซีเมนต์และโรงงานแก้ว จะขับเคลื่อนระบบควบคุมและเซ็นเซอร์ ตรวจสอบและจัดการพารามิเตอร์การผลิต เช่น อุณหภูมิ ความดัน และการไหลของวัสดุ และรับประกันคุณภาพและความสม่ำเสมอของการผลิตวัสดุก่อสร้าง
อุตสาหกรรมการบินและอวกาศ: ในโรงงานผลิตและการทดสอบด้านการบินและอวกาศ ให้พลังงานที่เสถียรสำหรับเครื่องมือที่มีความแม่นยำและระบบควบคุมต่างๆ และให้ความแม่นยำและความน่าเชื่อถือสำหรับกระบวนการผลิตและการทดสอบของผลิตภัณฑ์ด้านการบินและอวกาศ
อุตสาหกรรมไฟฟ้า: สามารถใช้ในสิ่งอำนวยความสะดวกทางไฟฟ้า เช่น โรงไฟฟ้าและสถานีไฟฟ้าย่อย เพื่อจ่ายพลังงานสำหรับระบบควบคุมและอุปกรณ์ตรวจสอบ เพื่อให้มั่นใจถึงการทำงานที่มั่นคงของโครงข่ายไฟฟ้าและความปลอดภัยของแหล่งจ่ายไฟ
