ยี่ห้อ: GEคำอธิบาย: โมดูล I/O อนาล็อกคอร์สภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 8เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นGE IS230PCAAH1A เป็นโมดูลอะนาล็อกหลัก PCAA ที่สำคัญในระบบควบคุม General Electric (GE) Mark VIe
| ผลิต |
จีอี |
| หมายเลขรุ่น |
IS230PCAAH1A |
| หมายเลขการสั่งซื้อ |
IS230PCAAH1A |
| แคตตาล็อก |
มาร์ควี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8517795000 |
| มิติ |
35 ซม.* 30 ซม. * 10 ซม |
| มิติการบรรจุ |
37ซม.*32ซม.*13ซม |
| น้ำหนัก |
1.5กก |
ภาพรวมผลิตภัณฑ์
IS230PCAAH1A เป็นโมดูลจำลองหลัก PCAA ที่สำคัญในระบบควบคุม Mark VIe ของ General Electric (GE) โมดูลนี้ถือเป็นส่วนประกอบหลักของกังหันก๊าซและการควบคุมกระบวนการทางอุตสาหกรรม โดยมีฟังก์ชันอินพุต/เอาท์พุตสัญญาณอะนาล็อกความแม่นยำสูงที่หลากหลาย โดยผสานรวมความสามารถในการปรับสภาพสัญญาณและการประมวลผลของเทอร์โมคัปเปิล การสั่นสะเทือน LVDT ไดรเวอร์เซอร์โว วงจรกระแส 4-20mA และสัญญาณอื่นๆ ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการความน่าเชื่อถือและความพร้อมใช้งานสูง รองรับการกำหนดค่าโหมดเดี่ยว โหมดสองโหมด และการสำรองข้อมูลซ้ำซ้อนสาม (TMR)
ฟังก์ชั่นอินเทอร์เฟซสัญญาณที่ครอบคลุม
GE IS230PCAAH1A อินพุตเทอร์โมคัปเปิล 25 ช่อง รองรับหลายประเภท เช่น E, J, K, T, S ฯลฯ และมีฟังก์ชันการตรวจจับวงจรเปิด
อินพุตปัจจุบัน 10 ช่อง 4-20mA; ในจำนวนนั้น คุณสามารถกำหนดค่าสองช่องสัญญาณให้เป็นกระแส 4-20mA หรืออินพุตแรงดันไฟฟ้า ±10Vสถาปัตยกรรมความน่าเชื่อถือสูง
การใช้งานที่ยืดหยุ่นในระบบโหมดเดี่ยว โหมดคู่ และระบบ TMR ช่วยให้มั่นใจถึงความพร้อมใช้งานสูงของระบบควบคุม
เอาต์พุตแอนะล็อกในการกำหนดค่า TMR มีฟังก์ชันป้องกันข้อผิดพลาด ซึ่งช่วยลดผลกระทบจากความล้มเหลวของโมดูลเดี่ยวในเอาต์พุตให้เหลือน้อยที่สุด
GE IS230PCAAH1A มีฟังก์ชันการวินิจฉัยในตัว เมื่อเปิดเครื่อง โมดูลจะทำการตรวจสอบตัวเองและตรวจสอบแหล่งจ่ายไฟ สถานะสัญญาณ แรงดันอ้างอิง วงจร ADC/DAC และฟังก์ชันอื่นๆ อย่างต่อเนื่องระหว่างการทำงาน ข้อมูลการวินิจฉัยโดยละเอียดมีให้ผ่านไฟแสดงสถานะ (PWR, ATT) และ ToolboxST
โมดูลอะนาล็อกหลักมาพร้อมกับซอฟต์สตาร์ท การป้องกันการจำกัดกระแส รีเลย์เอาต์พุตแบบอะนาล็อก "การฆ่าตัวตาย" และฟังก์ชันอินพุต "การฆ่าตัวตาย" ภายนอกของเอาต์พุตเซอร์โว
ความสามารถในการประมวลผลและการควบคุมอันทรงพลัง
โมดูลนี้มาพร้อมกับโปรเซสเซอร์ Mark VIe I/O อเนกประสงค์และพอร์ตอีเทอร์เน็ตคู่ ซึ่งรองรับการสื่อสารความเร็วสูงกับคอนโทรลเลอร์ (IONet)
ข้อมูลจำเพาะทางเทคนิค
ข้อกำหนดด้านแหล่งจ่ายไฟ: ให้ไฟ 28V DC ± 5% ผ่านทางขั้วต่อ P5

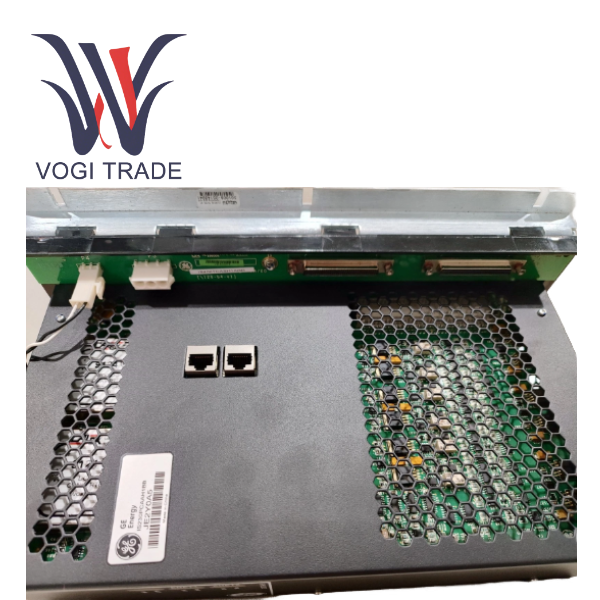

อินเทอร์เฟซการสื่อสาร: พอร์ตอีเธอร์เน็ต RJ45 สองพอร์ต (ENET1, ENET2) รองรับอัตราการปรับตัว 10/100Mbps และการทำงานของโหมดเครือข่ายคู่
อุณหภูมิในการทำงาน: -30°C ถึง +65°C

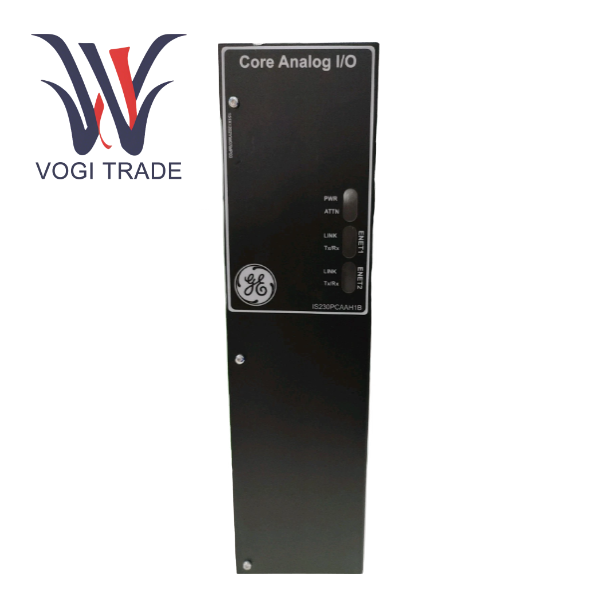

ไฟแสดงสถานะ: PWR สีเขียว (กำลังไฟ), ATTN สีแดง (สถานะโมดูล), LINK สีเขียว/ TxRx สีเหลือง (กิจกรรมเครือข่าย)
การเดินสายไฟในสถานที่: ผ่านเทอร์มินอลบล็อคสไตล์ยุโรป 120 จุด (บอร์ดเทอร์มินอล TCAS) ที่แผงด้านหน้า
การเชื่อมต่อระบบ: P1/P2 (68 พิน) เชื่อมต่อกับบอร์ดเทอร์มินัล TCAT P4 จ่ายไฟให้บอร์ดขยาย JGPA P5 จัดเตรียมแหล่งจ่ายไฟหลักสำหรับโมดูล
ขนาดทางกายภาพ: 33.02 ซม. (สูง) × 17.8 ซม. (กว้าง) × โปรดดูความหนาจริงของโมดูล
การใช้งานทั่วไป
ระบบควบคุมกังหันก๊าซสำหรับงานหนัก (เช่น วาล์วควบคุมเชื้อเพลิง (GCV), ใบพัดนำไอดี (IGV), วาล์วอัตราส่วนความเร็ว (SRV))
การควบคุมการป้องกันไฟกระชากของคอมเพรสเซอร์
ระบบขับเคลื่อนและระบบควบคุมกระบวนการทางอุตสาหกรรมที่ต้องการการประมวลผลสัญญาณอะนาล็อกและการควบคุมเซอร์โวที่มีความแม่นยำสูง
โดยทั่วไป GE IS230PCAAH1A จะรวมเข้ากับบอร์ดเทอร์มินัล IS200TCAS เป็นยูนิตขั้นต่ำที่เปลี่ยนได้
สามารถใช้ร่วมกับบอร์ดเทอร์มินัล IS200TCAT เพื่อขยายความสามารถในการประมวลผลสัญญาณแบบกระจาย (เช่น LVDT ซ้ำซ้อน การสั่นสะเทือน และอินพุตสัญญาณอะนาล็อก)
เข้ากันได้อย่างสมบูรณ์กับคอนโทรลเลอร์ Mark VIe, โมดูล I/O และระบบเครือข่ายทั้งหมด
