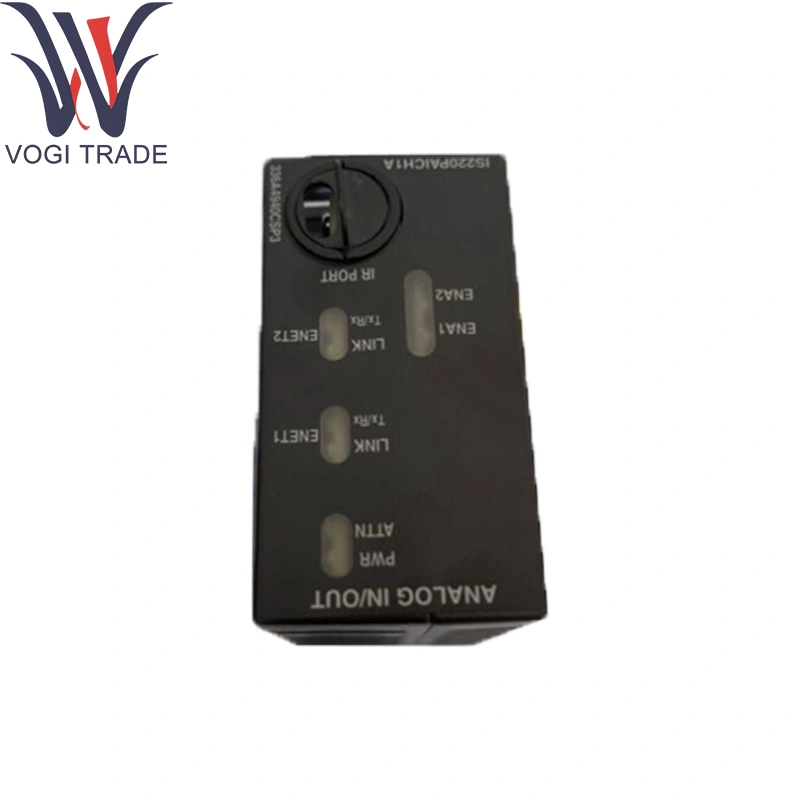

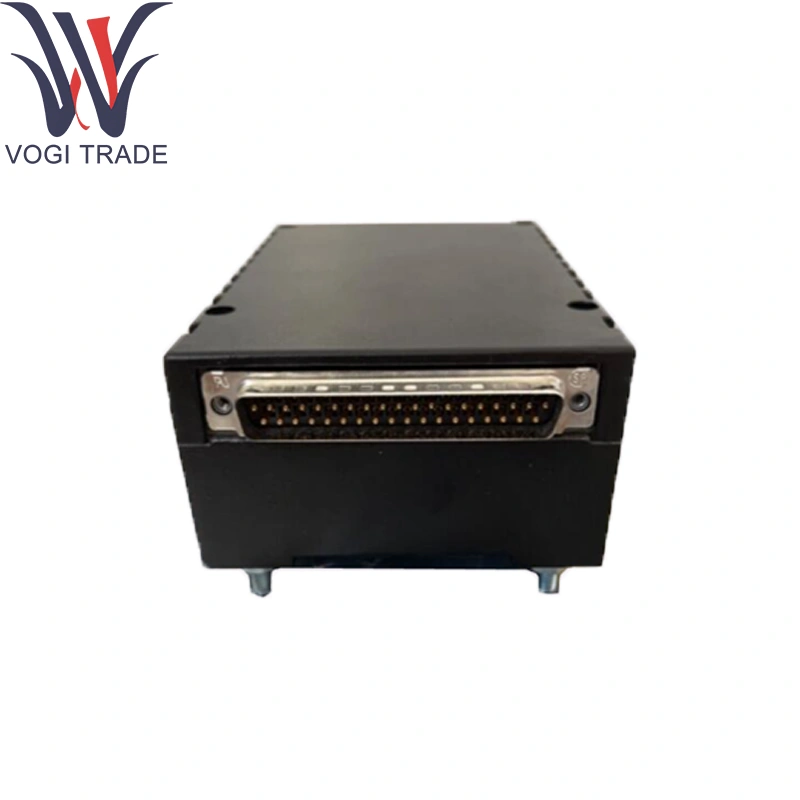

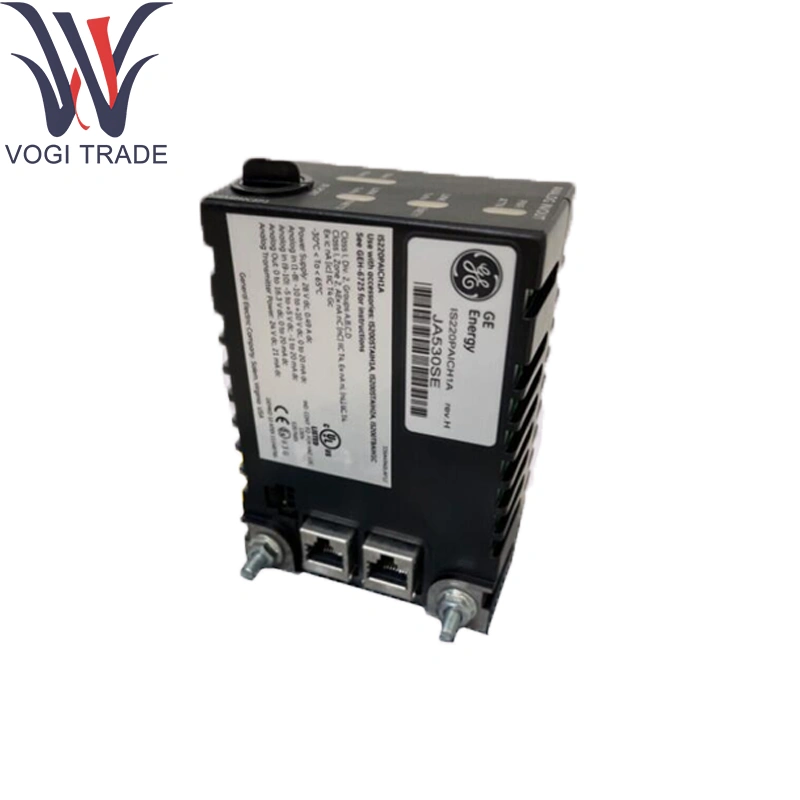

GE IS220PAICH1A โมดูลอินพุต/ouput แบบอะนาล็อก

พารามิเตอร์ทางเทคนิค

ช่อง GE IS220PAICH1A:

อินพุตลูปปัจจุบัน 8 × 4-20 mA (passive)

อินพุตแรงดันไฟฟ้า 4 × 0-10 V

GE IS220PAICH1A ช่วงอินพุตและความแม่นยำ:

ปัจจุบัน: 4-20 mA, ± 0.1 % เต็มรูปแบบ

แรงดันไฟฟ้า: 0-10 V, ± 0.1 % เต็มรูปแบบ

ความละเอียด: 16 บิตต่อช่อง

อัตราการสุ่มตัวอย่าง: 200 ตัวอย่าง/วินาทีต่อช่อง

การแยก: การเสริมช่องไปยังช่องทางและช่องทาง (> 1 kV)

การกรอง: ตัวกรองผ่านดิจิตอลต่ำที่ตั้งโปรแกรมได้ (สูงถึง 50 Hz)

การป้องกันอินพุต: แคลมป์แรงดันไฟฟ้าเกินถึง± 35 V; การป้องกันการย้อนกลับ

ตัวเชื่อมต่อ: มุมขวา, ส่วนหัว 52 ตำแหน่งสำหรับบล็อกเทอร์มินัลที่สามารถทำได้

GE IS220PAICH1A สิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: -30 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: -40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95 % RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

GE IS220PAICH1A โมดูลอินพุต/ouput อินพุต/ouput, เชิงเส้นและแปลงเป็นดิจิทัลทั้งอินพุตวงจรปัจจุบันและแรงดันไฟฟ้า, การส่งต่อความดันที่ปรับเทียบและข้อมูลตัวแปรกระบวนการผ่านบัส Ionet Ethernet ไปยัง CPU Mark Vie ให้ข้อเสนอแนะแบบอะนาล็อกที่มีความแม่นยำสูงสำหรับลูปควบคุมเกณฑ์การเตือนภัยและแนวโน้มโดยไม่ต้องปรับเปลี่ยนฮาร์ดแวร์ต่อช่องทาง

โมดูลสนับสนุนหลัก

I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/Carrier

โมดูลคอนโทรลเลอร์: Mark Vie CPU (เช่น IS200TPROH1C)

บอร์ด I/O เสริม:

อะนาล็อกที่ได้รับการเผาไหม้ (IS220PTCCH1B)

อินพุตเทอร์โมคัปเปิล (IS230STTCH2A)

อินพุต RTD (IS220PRTDH1A)

ส่วนประกอบส่วนขยาย

บล็อกเทอร์มินัลที่สามารถทำได้: บล็อกสกรูหนอนคีย์คีย์เพื่อป้องกันการแทรกซึมผิดพลาด

ชุดเมานต์ DIN-RAIL & Panel: คลิปอะแดปเตอร์และวงเล็บมุมสำหรับ 35 มม. DIN-RAIL หรือการติดตั้งแผง

อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและแกนเฟอร์ไรต์สำหรับการปราบปราม EMI

ชุดการปรับเทียบ: ติดตั้งการทดสอบการชดเชย/การขยายภายนอกสำหรับการตรวจสอบลูป

การสนับสนุนซอฟต์แวร์

GE IS220PAICH1A การกำหนดค่าและการสอบเทียบ:

การตั้งค่าช่องสัญญาณและช่วงที่กำหนดค่าผ่านเทมเพลต GE Controlst ™/ToolboxST ™

ตัวช่วยสร้างการสอบเทียบแบบออนไลน์สำหรับการปรับศูนย์/ช่วงต่อช่องสัญญาณ

GE IS220PAICH1A การวินิจฉัยและการตรวจสอบ:

สุขภาพช่องทางเรียลไทม์, วงจรเปิดและการเตือนภัยนอกช่วงที่สามารถเข้าถึงได้ในแท็ก HMI และ OPC-DA

การทดสอบตนเองเกี่ยวกับการเพิ่มพลังงานด้วยธงวินิจฉัยที่รายงานผ่านการวินิจฉัยคอนโทรลเลอร์

การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของซอฟต์แวร์ Mark Vie System; ใช้ผ่าน Toolboxst ™

เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE MARK VIE/VIES I/O และคู่มืออ้างอิงโมดูลอินพุตแรงดันและอะนาล็อก
