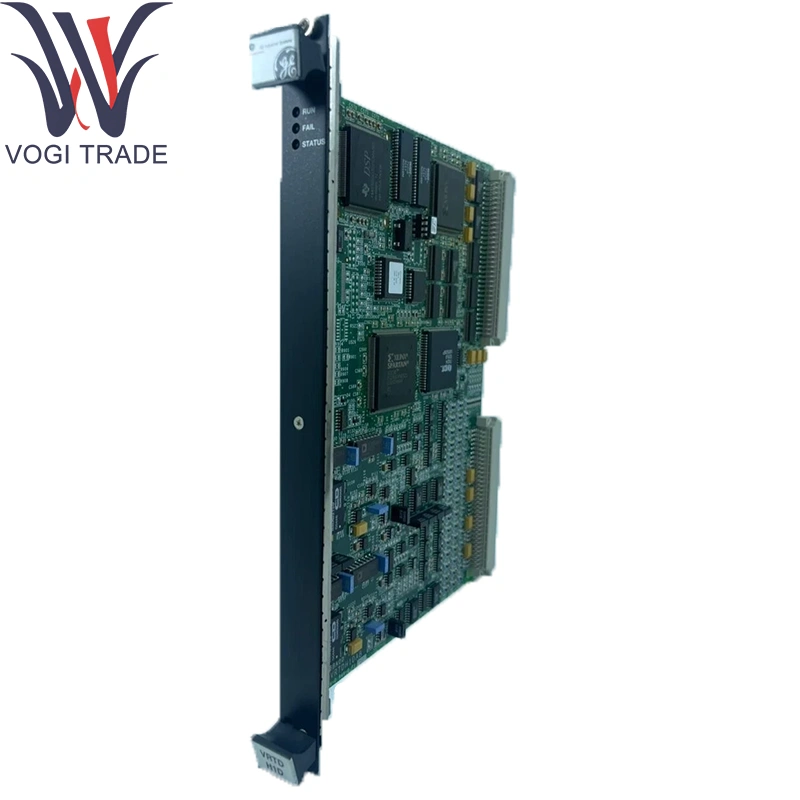

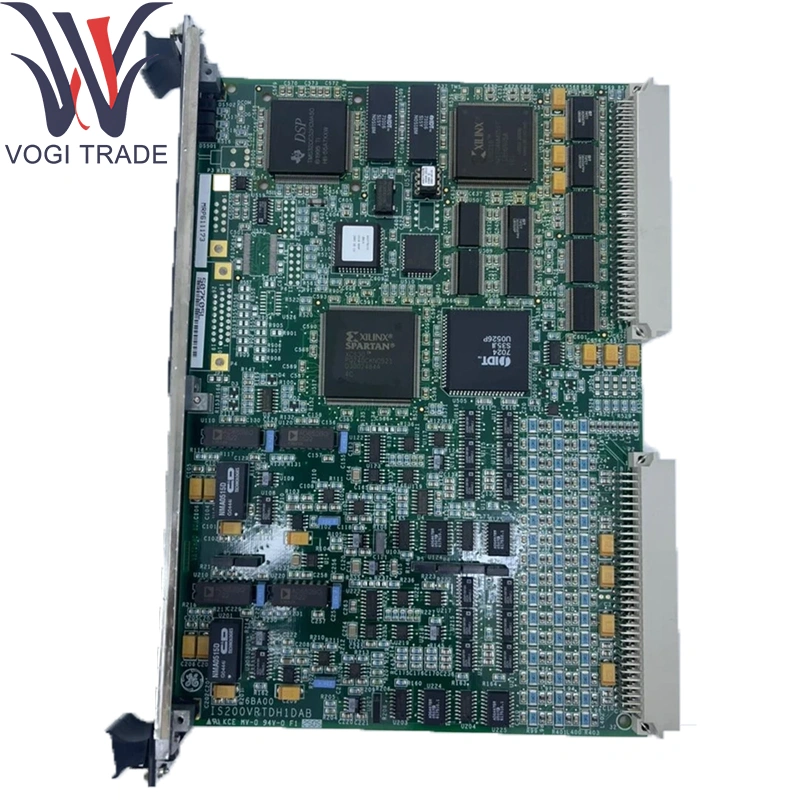

GE IS200VRTDH1D

พารามิเตอร์ทางเทคนิค

ช่อง:

อินพุต 4 ×การสั่นสะเทือน (IEPE/± 10 V สัญญาณ accelerometer)

อินพุต 4 × RTD (PT100/PT1000, 2-/3-/4-wire)

อินพุตการสั่นสะเทือน:

ประเภทสัญญาณ: ในการกระตุ้นกระแสไฟฟ้าคงที่ (4 mA) สำหรับเซ็นเซอร์ IEPE หรืออินพุตโดยตรง± 10 V

แบนด์วิดท์: 0.1 Hz ถึง 5 kHz

ความละเอียด: 24 บิตΔς adc

อัตราการสุ่มตัวอย่าง: สูงถึง 10 kHz ต่อช่องสัญญาณซิงโครไนซ์

การป้องกันอินพุต: ± 35 V แคลมป์, การป้องกันการย้อนกลับ- ขั้ว

อินพุต RTD:

ประเภทที่รองรับ: มาตรฐาน PT100 (IEC-751); PT1000 รองรับทางเลือกผ่านเทมเพลตวิศวกรรม

ความแม่นยำ: ± 0.1 ° C ที่ 0 ° C ถึง± 0.2 ° C สเกล-

ความละเอียด: 0.01 ° C

อัตราการสุ่มตัวอย่าง: 10 ตัวอย่าง/วินาทีต่อช่อง

การชดเชยทางแยกเย็น: ไม่จำเป็น; การวัดความต้านทานโดยตรง

การแยก: ช่องทางเสริม- ไปยังช่องทางและช่องทางไป- กราวด์ (> 1 kV) สำหรับทุกช่อง

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –30 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95 % RH ไม่ใช่การควบแน่น

พารามิเตอร์เหล่านี้ใช้กับ GE IS200VRTDH1D

ฟังก์ชั่นผลิตภัณฑ์

GE IS200VRTDH1D รวมการสั่นสะเทือนความเร็วสูงและการวินิจฉัยอุณหภูมิลงในบอร์ดเทอร์มินัลเดียว เงื่อนไขโมดูลดิจิทัลและสัญญาณสัญญาณเร่งความเร็วและความต้านทาน RTD การส่งต่อข้อมูลสุขภาพแบบเรียลไทม์และประสิทธิภาพเหนือบัส Ionet Ethernet ไปยัง CPU Mark Vie สำหรับการตรวจสอบการสั่นสะเทือนขั้นสูงการเดินทางป้องกันและการวิเคราะห์ความร้อน

โมดูลสนับสนุนหลัก

I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/CARRIER ASSEMBLY ที่ให้กำลังแบ็คเพลนและการเชื่อมต่อ IONET

โมดูลคอนโทรลเลอร์: Mark Vie CPU (เช่น IS200TPROH1C) ดำเนินการตรรกะการป้องกันที่ใช้การสั่นสะเทือนและการควบคุมความร้อน

บอร์ด I/O เสริม:

อินพุตที่ไม่ต่อเนื่องความเร็วสูง (IS200SDIIH1ADB) สำหรับการจับเหตุการณ์

ไดรเวอร์โซลินอยด์/รีเลย์ (IS200SRTDH2A) สำหรับการกระตุ้นการเดินทาง

อินพุตแบบอะนาล็อก- ความดันและกระแส (IS220PAICH1A)

GE IS200VRTDH1D ทำงานภายในระบบนิเวศนี้

ส่วนประกอบส่วนขยาย

บล็อกเทอร์มินัลแบบแพล็คได้: บล็อกสกรูตัวหนีบ 34 ทางพร้อมเสาโล่การเลิกจ้างสำหรับเครื่องป้องกันตัวเร่งความเร็ว

ชุดอุปกรณ์ยึดดินและแผงแผง: คลิปอะแดปเตอร์และวงเล็บมุมสำหรับการติดตั้งราง 35 มม. หรือการติดตั้งแผง

อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและลูกปัดเฟอร์ไรต์สำหรับการปราบปราม EMI บนสายการสั่นสะเทือน

ติดตั้งการปรับเทียบ: เครื่องจำลองสัญญาณ accelerometer และกล่องต้านทาน RTD สำหรับการตรวจสอบสถานที่

ชุดบริการการเคลือบผิวที่สอดคล้องกัน (สำหรับ 1DAB): ชุดบริการภาคสนามสำหรับการต่ออายุการเคลือบความชื้น-ทนต่อความชื้น

อุปกรณ์เสริมทั้งหมดรองรับ GE IS200VRTDH1D

การสนับสนุนซอฟต์แวร์

การกำหนดค่าและการสอบเทียบ:

Channel- mode (IEPE vs. ± 10 V) และการเดินสาย RTD ที่เลือกผ่านเทมเพลต GE Controlst ™/ToolboxST ™

ตัวช่วยสร้างการปรับเทียบบรรทัดสำหรับความไวของตัวเร่งความเร็วและการปรับช่วง RTD

การวินิจฉัยและการตรวจสอบ:

แอมพลิจูดการสั่นสะเทือนแบบเรียลไทม์, ธงทริกเกอร์ความถี่และสถานะ RTD-Health ที่มีอยู่ในแท็ก HMI และ OPC-DA

การทดสอบด้วยตนเองเกี่ยวกับพลังงานด้วยธงวินิจฉัยในบันทึกคอนโทรลเลอร์

การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของระบบ Mark Vie ใช้ผ่าน Toolboxst ™

เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE MARK VIE/VIES I/O และคู่มืออ้างอิงโมดูลอินพุต Vibration & RTD

เครื่องมือซอฟต์แวร์กำหนดค่า GE IS200VRTDH1D
