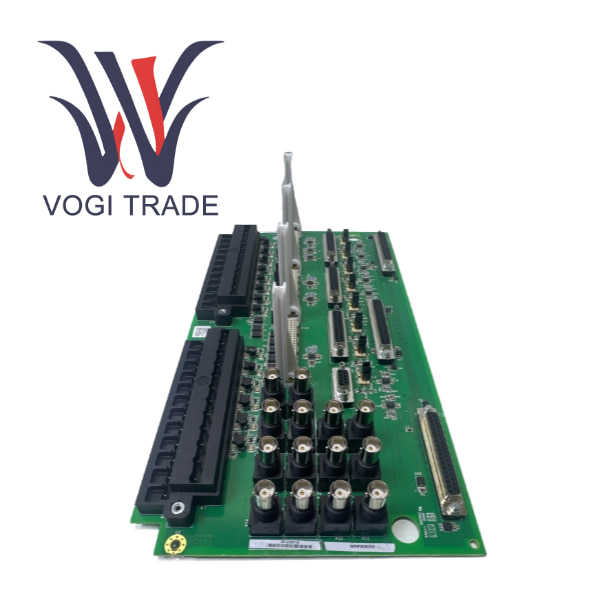

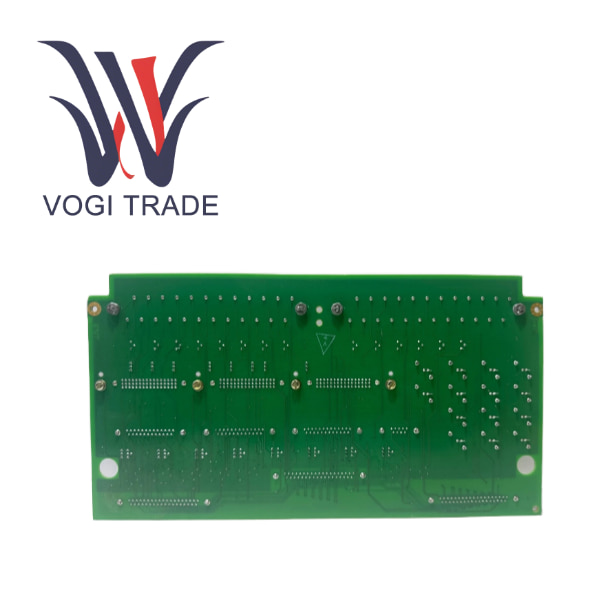

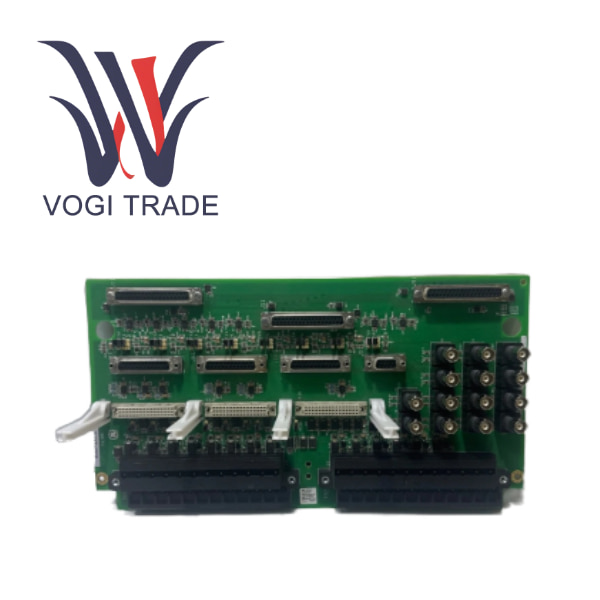

ยี่ห้อ: GEคำอธิบาย: บอร์ดเทอร์มินัลอินพุตสัญญาณไดนามิกความหนาแน่นสูงสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 11เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินGE IS200TVBAH2ABC เป็นบอร์ดเทอร์มินัลอินพุตสัญญาณไดนามิกความหนาแน่นสูงประสิทธิภาพสูง พัฒนาขึ้นเป็นพิเศษโดย General Electric สำหรับกังหัน Mark VIe และ Mark VIeS และระบบควบคุมกระบวนการ บอร์ดนี้เป็นส่วนประกอบสำคัญของสถาปัตยกรรม I/O แบบกระจายอำนาจของ Mark VIe และได้รับการออกแบบมาโดยเฉพาะสำหรับการตรวจสอบสภาพและการป้องกันเครื่องจักรที่กำลังหมุน
| ผลิต |
จีอี |
| หมายเลขรุ่น |
IS200TVBAH2ABC |
| หมายเลขการสั่งซื้อ |
IS200TVBAH2ABC |
| แคตตาล็อก |
มาร์ค วี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
33 ซม.* 17.8 ซม. * 4.5 ซม |
| มิติการบรรจุ |
35 ซม.* 20 ซม. * 7 ซม |
| น้ำหนัก |
0.84กก |
ภาพรวมผลิตภัณฑ์

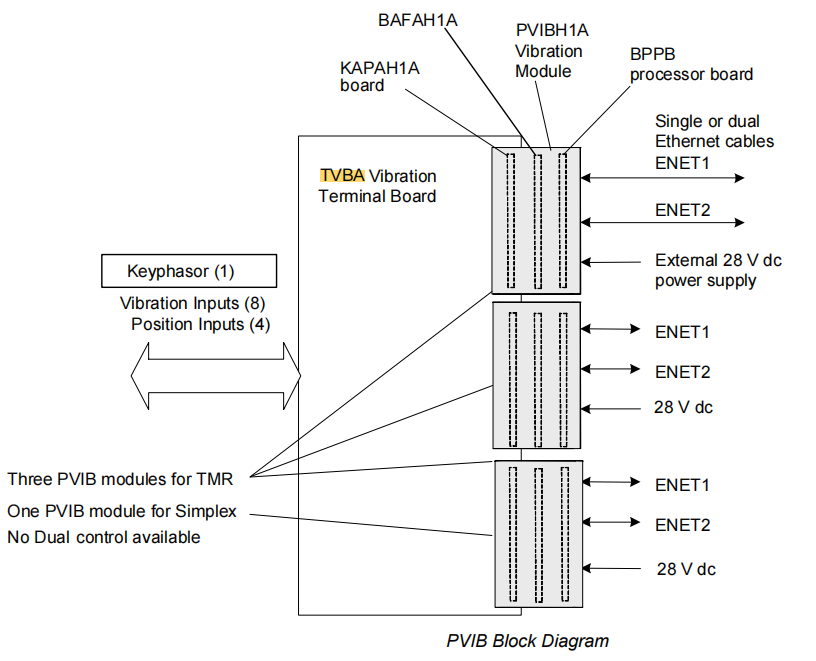

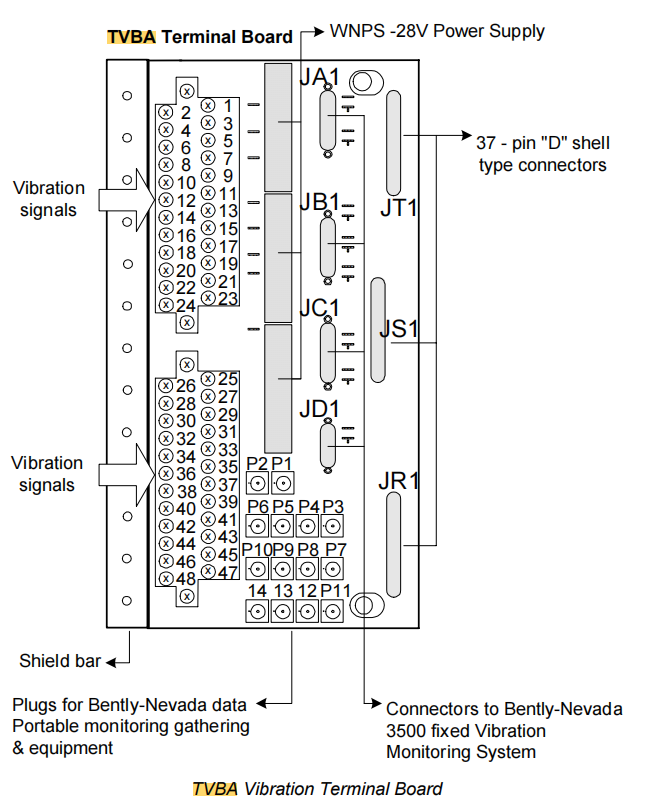

GE IS200TVBAH2ABC เป็นบอร์ดเทอร์มินัลอินพุตสัญญาณไดนามิกความหนาแน่นสูงประสิทธิภาพสูงที่พัฒนาขึ้นเป็นพิเศษโดย General Electric สำหรับกังหัน Mark VIe และ Mark VIeS และระบบควบคุมกระบวนการ บอร์ดนี้เป็นส่วนประกอบสำคัญของสถาปัตยกรรม I/O แบบกระจายอำนาจของ Mark VIe และได้รับการออกแบบมาโดยเฉพาะสำหรับการตรวจสอบสภาพและการป้องกันเครื่องจักรที่กำลังหมุน หน้าที่หลักคือการจัดเตรียมอินเทอร์เฟซการเดินสายทางกายภาพที่ปลอดภัย เชื่อถือได้ และมีเสียงรบกวนต่ำสำหรับสัญญาณอะนาล็อกย่านความถี่กว้างระดับต่ำจากเซ็นเซอร์ที่มีความแม่นยำ เช่น เซ็นเซอร์กระแสไหลวน มาตรวัดความเร่ง และเครื่องตรวจจับแผ่นดินไหว IS200TVBAH2ABC นั้นเป็นฮับแบบแอคทีฟหรือเทอร์มินัลที่มีวงจรปรับสภาพสัญญาณอย่างง่าย สัญญาณเซ็นเซอร์ในสถานที่เชื่อมต่อกับแผงขั้วต่อนี้ผ่านสายเคเบิลที่มีฉนวนป้องกัน จากนั้นจึงส่งสัญญาณผ่านสายริบบิ้นความหนาแน่นสูงโดยเฉพาะไปยังโมดูลตัวประมวลผล I/O VVIB (อินพุตการสั่นสะเทือน) หรือ SAMB (การตรวจสอบเสียง) ที่ติดตั้งบนชั้นวาง I/O ของตู้ควบคุม การออกแบบนี้ช่วยให้แน่ใจว่าสัญญาณไดนามิกที่อ่อนแอจะไม่ถูกรบกวนในระหว่างการส่งสัญญาณ ซึ่งเป็นการวางรากฐานฮาร์ดแวร์ที่แข็งแกร่งเพื่อให้บรรลุการประเมินสภาพกลไกที่แม่นยำ การเตือนข้อผิดพลาดล่วงหน้า และการป้องกันเกินขีดจำกัดที่เชื่อถือได้
ขอบเขตอุตสาหกรรมแอปพลิเคชัน
IS200TVBAH2ABC ส่วนใหญ่นำไปใช้ในอุตสาหกรรมที่มีอุปกรณ์หมุนขนาดใหญ่และมีความสำคัญ และใช้ระบบควบคุม GE Mark VIe/VIeS
อุตสาหกรรมพลังงานไฟฟ้า
การตรวจสอบการสั่นสะเทือนของเพลา การสั่นสะเทือนของแบริ่ง และการเคลื่อนที่ตามแนวแกนสำหรับกังหันไอน้ำ กังหันก๊าซ เครื่องกำเนิดไฟฟ้า และปั๊มป้อนน้ำ
ปิโตรเลียมและก๊าซธรรมชาติ
การตรวจสอบสภาพทางกลที่ครอบคลุมสำหรับคอมเพรสเซอร์แบบไปป์ไลน์ระยะไกล คอมเพรสเซอร์ทำความเย็นของโรงงาน LNG และอุปกรณ์ที่ขับเคลื่อนด้วยกังหันบนแพลตฟอร์มนอกชายฝั่ง
อุตสาหกรรมเคมีและปิโตรเคมี
การตรวจสอบเครื่องจักรกังหันหลัก เช่น ถังปฏิกิริยาขนาดใหญ่ เครื่องอัดก๊าซสังเคราะห์ และเครื่องอัดก๊าซแบบแคร็ก
อุตสาหกรรมหนักอื่นๆ
การตรวจสอบพัดลมขนาดใหญ่ ปั๊ม และตัวขับเคลื่อนหลักของโรงรีด ฯลฯ
การอัปเดตผลิตภัณฑ์และความก้าวหน้าทางเทคโนโลยี
โดยทั่วไประบบในยุคแรกๆ อาศัยระบบ Bently Nevada 3500 ที่เป็นอิสระในการตรวจสอบและป้องกันการสั่นสะเทือน โดยโต้ตอบกับ DCS ผ่านการเดินสายไฟหรือการสื่อสารอย่างหนัก ส่งผลให้เกิดไซโลข้อมูลและปัญหาการบำรุงรักษาที่ซับซ้อน
ในยุค Mark VIe มีการนำเสนอโซลูชันแบบครบวงจรของ VVIB/SAMB + TVBA โดยผสานรวมฟังก์ชันการป้องกันขั้นพื้นฐานภายใน DCS ทำให้เกิดการบูรณาการการควบคุมและการป้องกัน นี่เป็นความก้าวหน้าครั้งสำคัญในการปฏิบัติงานด้านวิศวกรรม
ปัจจุบันและอนาคต
อัตราการสุ่มตัวอย่าง ความละเอียด และความหนาแน่นของช่องสัญญาณของโมดูล I/O ประสิทธิภาพสูงได้รับการปรับปรุงอย่างต่อเนื่อง
โมดูล I/O ในอนาคตในระดับ Edge Computing อาจดำเนินการ FFT เบื้องต้นหรือการแยกคุณสมบัติภายในเครื่อง โดยจะอัปโหลดเฉพาะผลลัพธ์ที่สำคัญเท่านั้น จึงช่วยลดภาระบนเครือข่ายและเซิร์ฟเวอร์
คลาวด์และ AI ข้อมูลการสั่นสะเทือนดั้งเดิมสามารถอัปโหลดไปยังคลาวด์ผ่านเกตเวย์ที่ปลอดภัย และใช้อัลกอริธึม AI และ ML เพื่อการทำนายข้อผิดพลาดและการจัดการสุขภาพที่แม่นยำยิ่งขึ้น
ข้อมูลจำเพาะของผลิตภัณฑ์ฟิคชั่นและพารามิเตอร์
ซีรี่ส์ผลิตภัณฑ์ ระบบ GE Mark VIe / Mark VIeS I/O
ประเภทโมดูล บอร์ดเทอร์มินัลอินพุตการสั่นสะเทือน/การเคลื่อนที่/การเร่งความเร็ว (บอร์ดเทอร์มินัลอินพุตการสั่นสะเทือน/การเคลื่อนที่/การเร่งความเร็ว)
รุ่น IS200TVBAH2ABC
การแก้ไขฮาร์ดแวร์ H2A
ข้อมูลจำเพาะของช่องสัญญาณและสัญญาณ
จำนวนช่องอินพุต 8 ช่อง
ประเภทเซนเซอร์ที่รองรับ
เซ็นเซอร์กระแสวน ใช้สำหรับวัดการสั่นของเพลา การกระจัดของแกน การขยายตัวส่วนต่าง ความเยื้องศูนย์กลาง และเฟสเซอร์ โดยทั่วไปเอาต์พุต -2V ถึง -18V DC โดยมีสัญญาณการสั่นสะเทือน AC 0-10Vpp ซ้อนทับ
มาตรวัดความเร่ง ใช้สำหรับวัดการสั่นสะเทือนสัมบูรณ์ของเบาะหรือปลอกแบริ่ง สามารถรองรับ ICP/IEPE หรือตัววัดความเร่งชนิดเอาต์พุตชาร์จได้
เซ็นเซอร์ตรวจจับแผ่นดินไหว ใช้สำหรับการตรวจสอบการสั่นสะเทือนความถี่ต่ำ
แหล่งจ่ายไฟกระตุ้น สำหรับมาตรความเร่ง ICP/IEPE แผงขั้วต่อหรือโมดูล VVIB ที่ให้มาด้วยจะให้แรงดัน +24V DC, กระแสกระตุ้นคงที่ 2-10mA สำหรับเซ็นเซอร์กระแสไหลวน พรีแอมพลิไฟเออร์ (Proximitor) มักจะกระตุ้น และบอร์ด TVBA จะรับสัญญาณเอาต์พุตเท่านั้น
แบนด์วิดท์สัญญาณ รองรับสัญญาณย่านความถี่กว้าง โดยมีช่วงปกติตั้งแต่ 0 Hz ถึง 10 kHz หรือสูงกว่านั้น เพื่อให้เป็นไปตามข้อกำหนดในการตรวจสอบของเครื่องจักรที่หมุนด้วยความเร็วสูง
