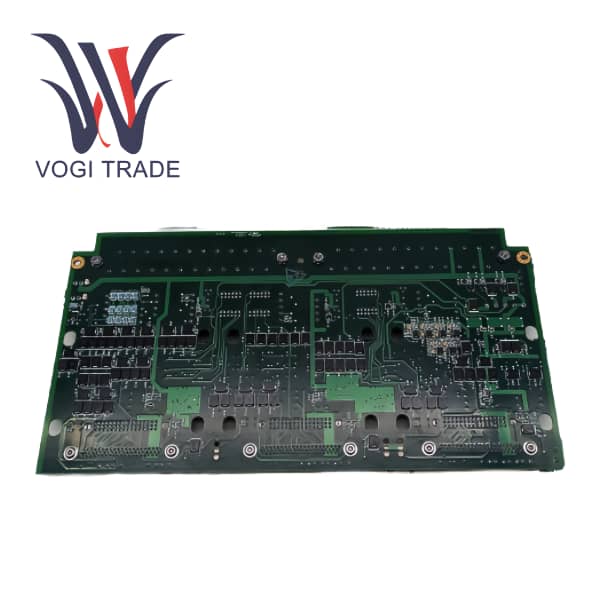

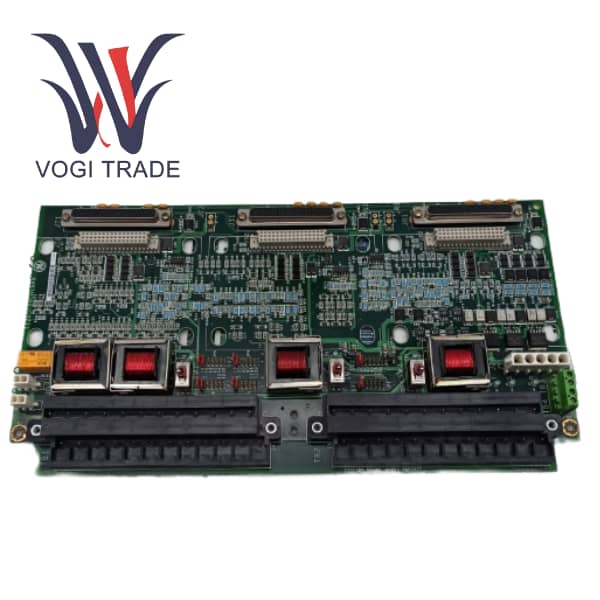

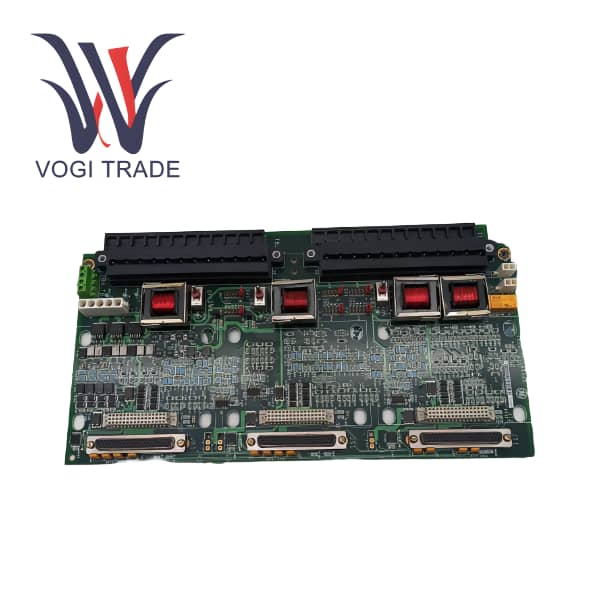

ยี่ห้อ: GEคำอธิบาย: IS200TSVCH1AEDสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 18เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินบอร์ดเทอร์มินัลอินพุต/เอาท์พุตเซอร์โว GE IS200TSVCH1AED เหมาะสำหรับเทอร์โมคัปเปิ้ลและการรับสัญญาณแรงดันไฟฟ้าพร้อมกันในลูปควบคุมกังหันที่สำคัญ
| ผลิต |
จีอี |
| หมายเลขรุ่น |
IS200TSVCH1A IS200TSVCH1AED |
| หมายเลขการสั่งซื้อ |
IS200TSVCH1A IS200TSVCH1AED |
| แคตตาล็อก |
มาร์ควี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8537101190 |
| มิติ |
178×330×160มม |
| น้ำหนัก |
1.5 กก |
| รายการ |
คำอธิบาย |
|
ชื่อสินค้า |
บอร์ดเทอร์มินอล TSVC เซอร์โว I/O |
|
หมายเลขชิ้นส่วน |
IS200TSVCH1AED |
|
ฟังก์ชั่นหลัก |
เนื่องจากเป็นบอร์ดเทอร์มินัลอินเทอร์เฟซในลูปควบคุมเซอร์โว จึงเชื่อมต่อโมดูล PSVO I/O กับเซอร์โววาล์ว (เอาต์พุต) และเซ็นเซอร์ป้อนกลับตำแหน่ง (เช่น LVDT อินพุต) บนไซต์งาน |
|
รองรับโมดูล I/O |
ต้องใช้กับโมดูล PSVO Servo Control I/O |
|
ระบบ |
ในระบบควบคุม Mark VIe ห่วงโซ่การควบคุมเซอร์โวที่สมบูรณ์คือ: ตัวควบคุม → โมดูล PSVO → แผงขั้วต่อ TSVC → เซอร์โววาล์ว/เซ็นเซอร์ |
|
ความเข้ากันได้และความซ้ำซ้อน |
รองรับการกำหนดค่า TMR (Triple Modular Redundancy) ในระบบ TMR โมดูล PSVO สามโมดูลสามารถเชื่อมต่อกับขั้วต่ออิสระสามตัว (JR1, JS1, JT1) บนแผงขั้วต่อ TSVC เดียวกัน |
|
คุณสมบัติที่สำคัญ |
- เอาต์พุต: ให้สัญญาณอะนาล็อกความแม่นยำสูง (เช่น ±10 V DC หรือ 4-20 mA) เพื่อขับเคลื่อนเซอร์โววาล์ว - อินพุต: รับสัญญาณตอบรับจากเซ็นเซอร์ตำแหน่ง - การปรับสภาพสัญญาณ: บอร์ดประกอบด้วยวงจรที่จำเป็นสำหรับการปรับสภาพและการป้องกันสัญญาณ |
|
การเชื่อมต่อทางกายภาพ |
- เสียบเข้ากับโมดูล PSVO I/O โดยตรงผ่านขั้วต่อ DC-37-pin - เทอร์มินัลบล็อกแบบมีฉนวนเสียบปลั๊กได้ถูกนำมาใช้ที่ฝั่งสนามเพื่อให้ติดตั้งและบำรุงรักษาได้ง่าย |
|
พาวเวอร์ซัพพลาย |
กำลังไฟในการทำงานมาจากโมดูล PSVO I/O ที่เชื่อมต่อผ่านขั้วต่อแบ็คเพลน |
|
เอกสารอ้างอิง |
ดูข้อมูลโดยละเอียดได้ในส่วน "PSVO Servo Control" ของเอกสาร (หน้า 451-472) |
ฟังก์ชันหลักสิ่งต่างๆ
ฟังก์ชันหลักของ GE IS200TSVCH1AED มีดังนี้:
ฟังก์ชันแรกทำหน้าที่เป็นตัวควบคุมเซอร์โววาล์วเพื่อให้กระแสหรือแรงดันไฟฟ้าเอาต์พุตที่แม่นยำไปยังแอคทูเอเตอร์ไฮดรอลิกหรือเซอร์โววาล์ว
การได้รับสัญญาณตอบรับยังเป็นหน้าที่หลักของบอร์ดเทอร์มินัลเซอร์โว I/O รับสัญญาณตอบรับจากอุปกรณ์ เช่น เซ็นเซอร์ตำแหน่งและ LVDT
การประมวลผลสัญญาณอะนาล็อกที่มีความแม่นยำสูงก็เป็นหนึ่งในนั้นเช่นกัน รองรับเอาต์พุตอะนาล็อกและอินพุตความละเอียดสูงเพื่อให้มั่นใจในการควบคุมความแม่นยำ
TSVC แสดงให้เห็นถึงความเข้ากันได้ที่เหนือกว่าภายในระบบ GE ออกแบบมาเพื่อใช้กับโมดูล PSVO รองรับการกำหนดค่า Simplex หรือ TMR
ข้อมูลจำเพาะทางเทคนิค
เอาต์พุตแบบอะนาล็อก: ±10 V DC หรือ 4–20 mA
บูรณาการระบบ
GE IS200TSVCH1AED ประสบความสำเร็จในการบูรณาการระบบผ่านประเด็นต่อไปนี้:
ประการแรก ใช้กับโมดูล PSVO เพื่อสร้างลูปควบคุมเซอร์โวที่สมบูรณ์ ประการที่สอง รองรับการกำหนดค่า Simplex (ช่องทางเดียว) หรือ TMR (ซ้ำซ้อนสาม) ในระบบ Mark VIe ประการที่สาม การกำหนดค่าและการวินิจฉัยพร้อมใช้งานผ่านซอฟต์แวร์ ToolboxST
การวินิจฉัยและการบำรุงรักษา
ผู้ใช้สามารถวินิจฉัยและบำรุงรักษาระบบ GE Mark VIe ได้ด้วยวิธีการต่อไปนี้:
การวินิจฉัยด้วยตนเองจะตรวจจับการลัดวงจรเอาต์พุต วงจรเปิด โอเวอร์โหลด และข้อผิดพลาดอื่นๆ
สถานะจะแสดงผ่านไฟ LED ของโมดูล PSVO และอินเทอร์เฟซ ToolboxST
รองรับการเปลี่ยนออนไลน์ ช่วยให้บำรุงรักษาง่าย
การใช้งานทั่วไป
IS200TSVCH1AED พบการใช้งานอย่างกว้างขวางในระบบควบคุมกังหันไอน้ำ ซึ่งมีการใช้งานทั่วไปโดยสังเกตจากโดเมนหลักสามโดเมนต่อไปนี้:
การควบคุมวาล์วเชื้อเพลิงกังหันแก๊ส การควบคุมวาล์วทางเข้ากังหันไอน้ำ และระบบเซอร์โวอุตสาหกรรมอื่นๆ ที่ต้องการการควบคุมตำแหน่งที่มีความแม่นยำสูง
