จีอี IS200TRTDH1DBB

ภาพรวมผลิตภัณฑ์

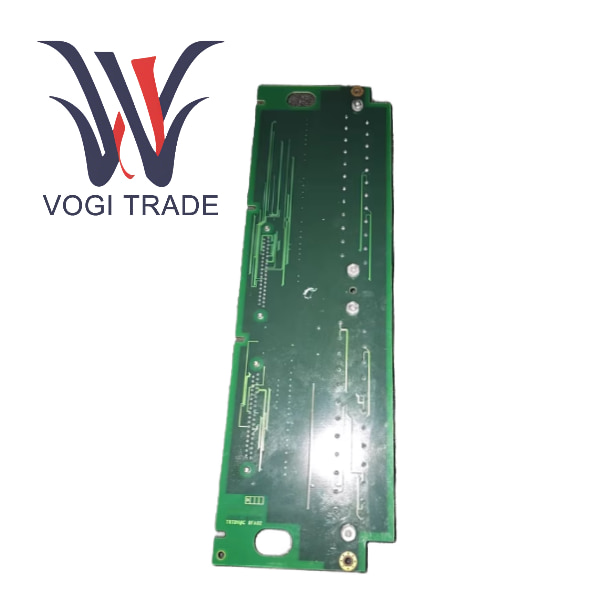

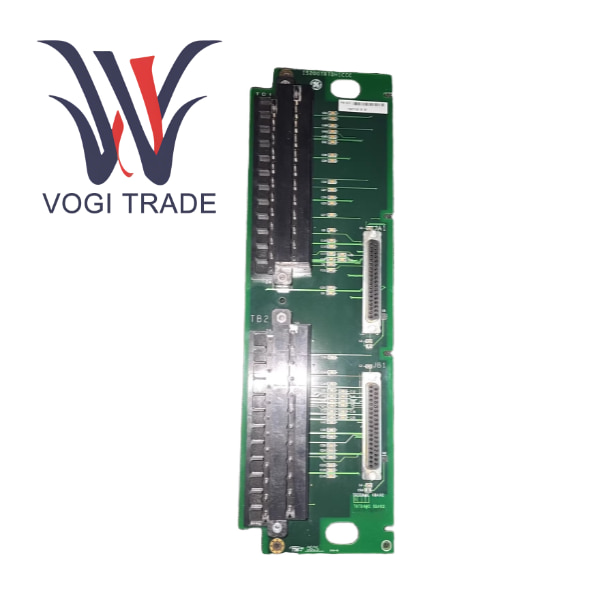

GE IS200TRTDH1DBB คือบอร์ดเทอร์มินัลอินพุตของเครื่องตรวจจับความต้านทานอุณหภูมิ 8 ช่องโดยเฉพาะ ซึ่งออกแบบโดย General Electric สำหรับกังหัน Mark VIe และ Mark VIeS และระบบควบคุมกระบวนการ ในฐานะองค์ประกอบสำคัญของสถาปัตยกรรม I/O แบบกระจาย Mark VIe ฟังก์ชันหลักของบอร์ดนี้คือการจัดหาอินเทอร์เฟซการเดินสายทางกายภาพที่ปลอดภัย เชื่อถือได้ และเป็นมาตรฐานสำหรับเซ็นเซอร์อุณหภูมิ RTD ในสถานที่ ตัว IS200TRTDH1DBB นั้นเป็นฮับการเดินสายที่ไม่มีไฟฟ้าซึ่งไม่ได้ประมวลผลสัญญาณใดๆ หลังจากที่สัญญาณความต้านทานจากเซ็นเซอร์ RTD ในสถานที่เชื่อมต่อกับแผงขั้วต่อนี้ผ่านสายเคเบิลที่มีฉนวนป้องกัน จากนั้นสัญญาณจะถูกส่งผ่านสายริบบิ้นความหนาแน่นสูงเฉพาะไปยังโมดูลตัวประมวลผล PRTD I/O ที่ติดตั้งบนชั้นวาง I/O ของตู้ควบคุม การออกแบบนี้สืบทอดและปรับความต้องการสูงสำหรับการตรวจสอบอุณหภูมิในระบบ Mark VI ได้อย่างสมบูรณ์แบบ โดยทำหน้าที่เป็นฮาร์ดแวร์พื้นฐานในการรับประกันการตรวจสอบพารามิเตอร์หลักอย่างแม่นยำ เช่น อุณหภูมิตลับลูกปืนและอุณหภูมิขดลวดของอุปกรณ์ที่สำคัญ เช่น กังหันก๊าซและกังหันไอน้ำ

การเปรียบเทียบผลิตภัณฑ์ที่คล้ายกัน

คู่มือการติดตั้ง

การวางแผนและการเตรียมการ

ยืนยันปริมาณที่ต้องการของ TTRTDH1DBB ตามรายการ I/O

ติดตั้งราง DIN 35 มม. ในตู้ควบคุม

สั่งซื้อสายเคเบิลแถบ RTD เฉพาะของ GE ตามความยาวที่สอดคล้องกัน

การติดตั้งเครื่องกล

เลื่อน IS200TRTDH1DBB เข้าไปในราง DIN และยึดให้แน่น

การเชื่อมต่อไฟฟ้า

ฝั่งระบบ เสียบปลายทั้งสองของสายเคเบิลสตริปเข้ากับโมดูล PRTD I/O และขั้วต่อของ TTRTDH1DBB ให้แน่น แล้วล็อคไว้

ฝั่งสนาม ตามตัวอย่างของระบบ 3 สาย ให้เชื่อมต่อสาย A ของ RTD เข้ากับเทอร์มินัล RTD+

เชื่อมต่อสาย B และสาย C เข้ากับขั้วต่อ RTD- สองขั้วตามลำดับ

ตรวจสอบให้แน่ใจว่าความต้านทานของสายชดเชย B และ C ทั้งสองเส้นสอดคล้องกันมากที่สุด ซึ่งเป็นกุญแจสำคัญในประสิทธิภาพของการชดเชย 3 สาย

เชื่อมต่อชั้นป้องกันสายเคเบิลและต่อสายดินที่จุดเดียวในตู้

ตรวจสอบและเปิดเครื่อง

ตรวจสอบการเชื่อมต่อทั้งหมดอย่างระมัดระวัง โดยเฉพาะสาย A/B/C ของ RTD

หลังจากเปิดเครื่อง ให้ตรวจสอบผ่านซอฟต์แวร์ ToolboxST ว่าการอ่านค่าแต่ละช่องของโมดูล PRTD เป็นปกติหรือไม่ และเปรียบเทียบกับอุณหภูมิที่วัดได้จริงที่ไซต์งานเพื่อตรวจสอบ
