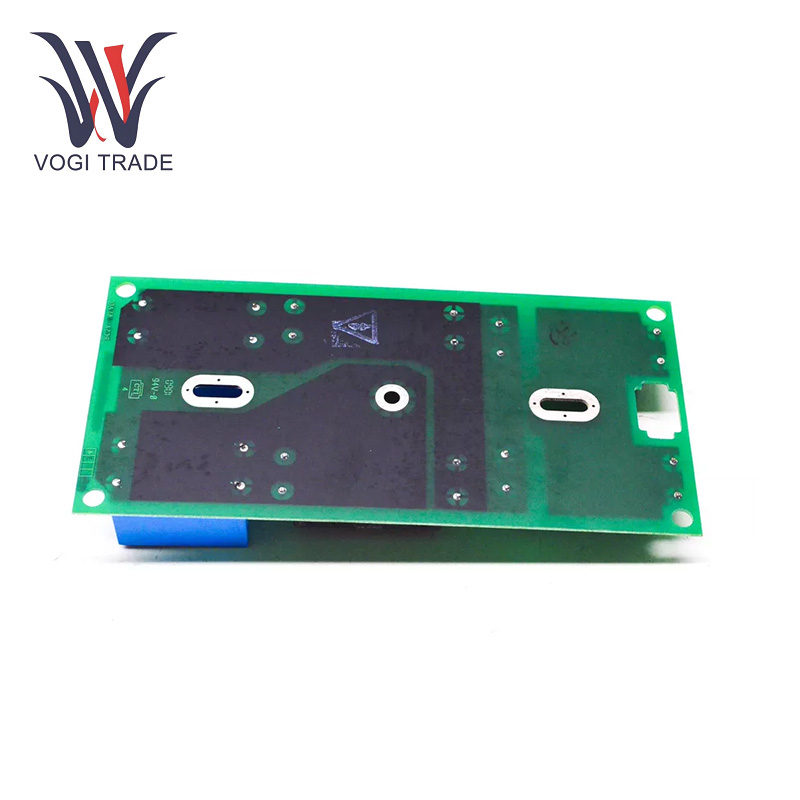

จีอี IS200RCSAG1ABB

คำย่อการทำงาน: อาร์ซีเอสเอ.

Fคำอธิบายที่ไม่เหมาะสม: RC บอร์ด Snubber

การเคลือบ PCB: เคลือบธรรมดา

การแก้ไขการทำงาน: 1A, 2B.

การแก้ไขงานศิลปะ: บี

ใช้หน่วยเฟรม: 1800 เฟรมยูนิต

ประเภทการเชื่อมต่อ: การเชื่อมต่อ SCR และ ไดโอด

คุณสมบัติผลิตภัณฑ์

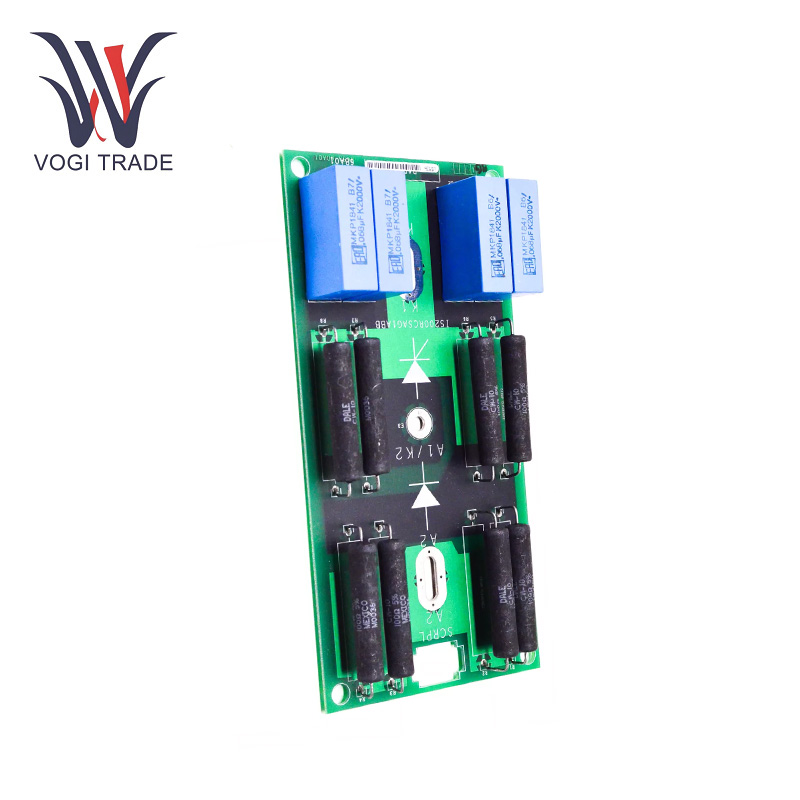

ฟังก์ชั่น Power Snubber Board: GE IS200RCSAG1ABB ใช้เป็นบอร์ด RC snubber เป็นหลักสำหรับยูนิตเฟรม 1800 หรือ 1000 ในซีรีส์นวัตกรรม สามารถระงับแรงดันไฟกระชากและกระแสไฟกระชากของวงจรได้อย่างมาก ด้วยการดูดซับและกระจายพลังงานส่วนเกิน จะป้องกันไม่ให้ชิ้นส่วนอิเล็กทรอนิกส์อื่นๆ ได้รับความเสียหายจากพัลส์ไฟฟ้าแรงสูงและกระแสสูง ดังนั้นจึงปรับปรุงเสถียรภาพและความน่าเชื่อถือของระบบวงจรทั้งหมด

ความสามารถในการแยกเสียงรบกวนสูงสุด: บอร์ดนี้มีความสามารถในการป้องกันเสียงที่น่าทึ่ง สามารถต้านทานและคัดกรองสัญญาณรบกวนทางไฟฟ้าและการรบกวนหลายประเภทในวงจรขับเคลื่อนเกต เพื่อป้องกันการปนเปื้อนของสัญญาณ ในขณะที่มีเสถียรภาพและเชื่อถือได้ สามารถหลีกเลี่ยงการบิดเบือนสัญญาณที่เกิดจากเสียงรบกวนและการทำงานผิดพลาดได้ และสามารถขับเคลื่อนวงจรขับเคลื่อนเกตให้ทำงานได้อย่างถูกต้องและเสถียร

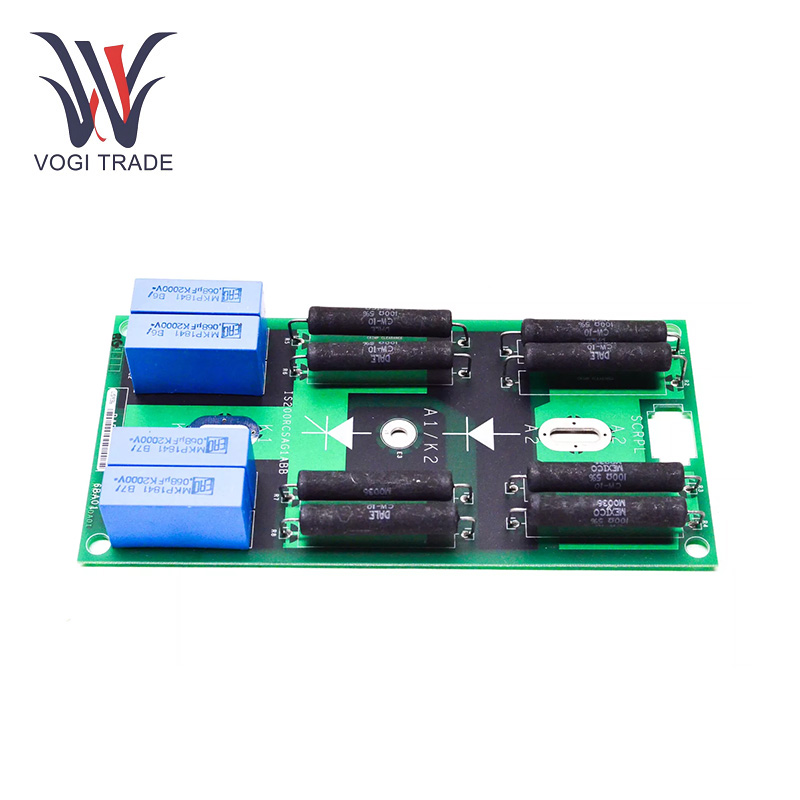

การกำหนดค่าวงจรคู่: GE IS200RCSAG1ABB รองรับการกำหนดค่าการเชื่อมต่อ dual SCR และไดโอดด้วยวงจร Snubber ที่เหมือนกันสองวงจร มีการเชื่อมต่อสองแบบซึ่งอันหนึ่งสำหรับ SCR และอีกอันสำหรับวงจรไดโอด วงจร Snubber แต่ละวงจรมีความกว้างพัลส์ ความถี่ และแรงดันไฟฟ้าสูงสุดที่แตกต่างกัน ซึ่งสามารถตอบสนองข้อกำหนดการใช้งานที่แตกต่างกัน ปรับปรุงความยืดหยุ่นและความสามารถในการปรับตัวของบอร์ด

การติดตั้ง

การติดตั้ง: เตรียมเครื่องมือที่เหมาะสม เช่น ไขควง คีม ตลอดจนสกรูและแหวนยึดที่จำเป็น ค้นหาตำแหน่งการติดตั้งที่เหมาะสมบนอุปกรณ์หรือตู้ควบคุมสำหรับการติดตั้ง GE IS200RCSAG1ABB วางรูบน PCB เหนือรูที่สอดคล้องกันบนฐานการติดตั้ง แล้วขันสกรูบอร์ดลง ตรวจสอบว่าใส่สกรูอย่างสม่ำเสมอเพื่อป้องกันไม่ให้บอร์ดบิดเบี้ยวหรือคลาย

การแก้ไขปัญหา

Fคนดูแคลนที่ไม่สบายวงจร: หาก GE IS200RCSAG1ABB ล้มเหลวในวงจรลดค่า ขั้นแรกให้ตรวจสอบตัวเก็บประจุวงจรลดค่า ตัวต้านทาน และไดโอด ฯลฯ วัด (ความต้านทาน ความจุไฟฟ้า และแรงดันไฟฟ้า) ของส่วนประกอบเหล่านี้ด้วยมัลติมิเตอร์เพื่อดูว่าส่วนประกอบเหล่านั้นอยู่ในช่วงปกติหรือไม่ เมื่อตรวจพบส่วนประกอบที่เสียหาย จะต้องเปลี่ยนชิ้นส่วนให้ตรงเวลา นอกจากนี้ ให้มองหาจุดเชื่อมต่อที่หลวมหรือสึกกร่อนของวงจร Snubber ในกรณีดังกล่าว ให้แก้ไขหรือเปลี่ยนจุดเชื่อมต่อ

เสียงรบกวน: โปรดตรวจสอบว่าสภาพการป้องกันของสายไฟและส่วนประกอบโดยรอบนั้นดีหรือไม่ เมื่อมีสัญญาณรบกวนหรือการรบกวนมากเกินไปในวงจรด้วย GE IS200RCSAG1ABB อาจมีเสียงรบกวนหากชั้นป้องกันเสียหายหรือไม่ได้ต่อสายดินอย่างดี แก้ไขหรือปรับปรุงเทคนิคการป้องกันและการต่อสายดิน

การเชื่อมต่อล้มเหลว: เนื่องจากจำเป็นต้องรวมแหล่งจ่ายไฟและส่วนประกอบอื่นๆ เข้ากับการตรวจสอบ GE IS200RCSAG1ABB จึงจำเป็นต้องยืนยันว่าสายเชื่อมต่อเชื่อมต่ออยู่หรือมีความเสียหายหรือขาดการเชื่อมต่อหรือไม่ ขันหรือเชื่อมต่อสายเคเบิลใหม่หรือเปลี่ยนสายเคเบิล ตรวจสอบขั้วต่อการเชื่อมต่อเหล่านั้นในบอร์ดเพื่อดูว่ามีการเกิดออกซิเดชันหรือการเสียรูปหรือไม่ หากเป็นเช่นนั้น ให้ทำความสะอาดหรือซ่อมแซมขั้วต่อ ตรวจสอบให้แน่ใจว่าพารามิเตอร์การเชื่อมต่อและการตั้งค่ากับส่วนประกอบอื่นๆ นั้นใช้ได้เช่นกัน

ช่วงการใช้งาน

ระบบควบคุมกังหันนางสาว: เช่น กังหันไอน้ำและกังหันก๊าซ ให้การสนับสนุนที่สำคัญ ใช้เพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์กำลังในวงจรควบคุมกังหันจากแรงดันและกระแสไฟกระชาก เพื่อให้ระบบควบคุมทำงานได้อย่างเสถียร ตัวอย่างเช่น สามารถปกป้องโมดูลไทริสเตอร์ภายในวงจรควบคุมการกระตุ้นของเครื่องกำเนิดไฟฟ้ากังหันได้ จึงช่วยในการรักษาเสถียรภาพของแรงดันไฟฟ้าและความถี่เอาท์พุตของเครื่องกำเนิดไฟฟ้า

อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม: GE IS200RCSAG1ABB มักใช้ในอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรมจำนวนมาก เช่น ตัวแปลงความถี่ อินเวอร์เตอร์ และศูนย์ควบคุมมอเตอร์ นอกจากนี้ยังสามารถหลีกเลี่ยงความเสียหายของแรงดันไฟฟ้าเกินและกระแสเกินที่เกิดขึ้นกับอุปกรณ์เซมิคอนดักเตอร์กำลังในอุปกรณ์เหล่านี้ เพื่อเพิ่มความน่าเชื่อถือและอายุการใช้งานของอุปกรณ์ สามารถระงับแรงดันไฟฟ้าและความผันผวนของกระแสไฟฟ้าในกระบวนการควบคุมและควบคุมความเร็วของมอเตอร์ได้อย่างมีประสิทธิภาพ เพื่อให้มอเตอร์ทำงานได้อย่างราบรื่นยิ่งขึ้น

ระบบจำหน่ายไฟฟ้า: สามารถใช้เพื่อป้องกันอุปกรณ์ไฟฟ้า เช่น เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ และอุปกรณ์ไฟฟ้าอื่น ๆ ในระบบจำหน่ายไฟฟ้า โดยเฉพาะอย่างยิ่งในบางโอกาสการจำหน่ายไฟฟ้าแรงสูงและไฟฟ้าแรงสูงบางกรณี วิธีนี้สามารถป้องกันแรงดันไฟเกินชั่วคราวและกระแสไฟฟ้าพุ่งเข้าได้เมื่อเปิดและปิดอุปกรณ์จ่ายไฟ ช่วยลดความเครียดทางไฟฟ้าของอุปกรณ์ ทำให้มั่นใจในความปลอดภัยและเสถียรภาพของระบบจ่ายไฟ
