GE IS200JPDMG1ADC

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าขาเข้า:ระบุ 28 V DC

ช่องเสียบอินพุต:Mate-N-Lok 9 พิน 3 ตัว (JR, JS, JT)

ขั้วต่อเอาต์พุต:- J1–J3 (Mate-N-Lok 6 พิน), JCR/JCS/JCT (2 พิน), JAR/JAS/JAT (เสริม)

อัตรากระแสไฟขาออก:สูงสุด 25 A ต่อบัสอินพุต

อินเทอร์เฟซการวินิจฉัย:สายแพ 50 พิน (P1/P2), ขั้วต่อ DC-62 สำหรับแพ็ค PPDA I/O

อุณหภูมิในการทำงาน:-30°C ถึง +65°C (-22°F ถึง +149°F)

ขนาดบอร์ด:- สูง 16.51 ซม. x กว้าง 17.8 ซม. (6.5 นิ้ว x 7.0 นิ้ว)

การติด:ราง DIN หรือขายึดเหล็กยึดฐาน

ภาพรวมผลิตภัณฑ์

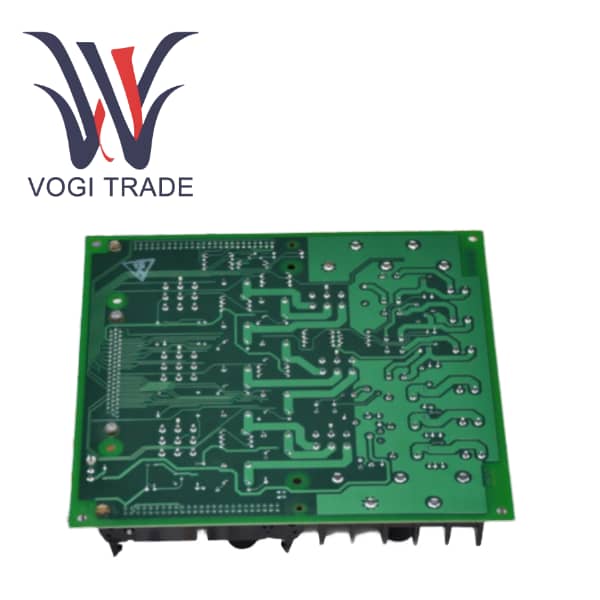

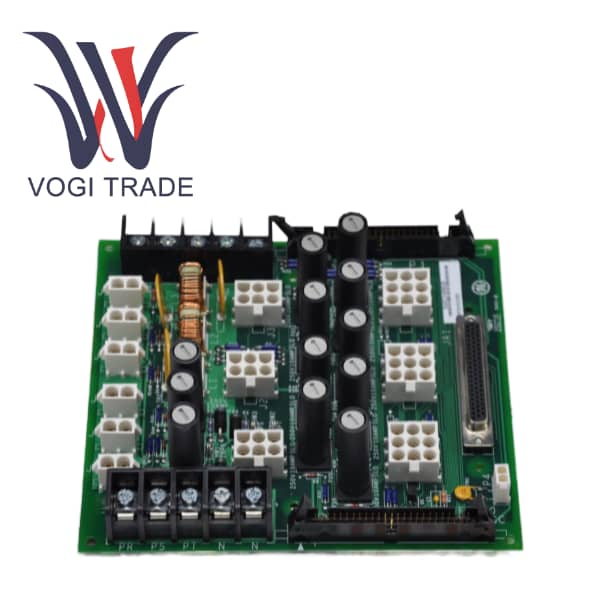

IS200JPDMG1ADC เป็นบอร์ดเอาต์พุตควบคุม 28 V DC แบบโมดูลาร์ประสิทธิภาพสูง ซึ่งกำหนดเป็นประเภท JPDM ภายในเฟรมเวิร์กโมดูลกระจายพลังงาน (PDM) ของระบบควบคุมกังหัน GE Mark VIe GE IS200JPDMG1ADC ทำหน้าที่เป็นระบบประสาทส่วนกลางสำหรับจ่ายพลังงาน 28 V DC ที่สะอาด เชื่อถือได้ และซ้ำซ้อนไปยังส่วนประกอบของระบบควบคุมที่สำคัญ รวมถึงตัวควบคุมเอง ชุด I/O และโครงสร้างพื้นฐานเครือข่าย เช่น สวิตช์อีเทอร์เน็ต

เนื่องจากเป็นส่วนประกอบ "หลัก" ของ PDM JPDM จึงมีความโดดเด่นด้วยการป้องกันฟิวส์วงจรสาขาแบบรวม IS200JPDMG1ADC และความสามารถในการรองรับสถาปัตยกรรมพลังงานสำรองกระแสสูงและซ้ำซ้อน   GE IS200JPDMG1ADC ได้รับการออกแบบมาเพื่อสภาพแวดล้อมทางอุตสาหกรรมที่มีความสำคัญต่อภารกิจ ซึ่งความพร้อมใช้งานของระบบและความทนทานต่อข้อผิดพลาดเป็นสิ่งสำคัญยิ่ง   คุณสมบัติหลักคือความสามารถในการโฮสต์ IS220PPDA I/O Pack ซึ่งให้การวินิจฉัยและข้อเสนอแนะระดับระบบที่ครอบคลุม โดยเปลี่ยนระบบจ่ายไฟจากเครือข่ายสายไฟแบบพาสซีฟให้เป็นสินทรัพย์อัจฉริยะที่ได้รับการตรวจสอบและบำรุงรักษาได้

คุณสมบัติการใช้งาน

การสนับสนุน Triple Modular Redundancy (TMR):IS200JPDMG1ADC ได้รับการออกแบบโดยพื้นฐานสำหรับระบบ TMR GE IS200JPDMG1ADC รักษาบัสจ่ายไฟ 28 V DC ที่เป็นอิสระอย่างสมบูรณ์สามตัว (R, S, T) ความล้มเหลวในแหล่งจ่ายไฟหรือบัสตัวหนึ่งจะไม่ส่งผลกระทบต่ออีกสองตัว ทำให้มั่นใจได้ถึงการทำงานอย่างต่อเนื่องของช่องตัวควบคุมอย่างน้อยสองช่อง

การป้องกันวงจรสาขาที่ครอบคลุม:GE IS200JPDMG1ADC ต่างจาก JPDS ตรงที่ JPDM มีฟิวส์แต่ละตัวในวงจรเอาต์พุตหลักและเสริมทั้งหมด ซึ่งให้การป้องกันเฉพาะที่ ป้องกันข้อผิดพลาดในแพ็ค I/O หรืออุปกรณ์ภาคสนามเพียงตัวเดียวจากการลดกำลังบัสทั้งหมด

การวินิจฉัยระบบขั้นสูงผ่าน PPDA:GE IS200JPDMG1ADC ด้วยการโฮสต์แพ็ก PPDA I/O ทำให้ JPDM เปิดใช้งานชุดการวินิจฉัยเต็มรูปแบบ รวมถึง:

การตรวจสอบแรงดันไฟฟ้าแบบอะนาล็อกแบบเรียลไทม์ของบัส 28V ทั้งสามบัส

สถานะบูลีนของวงจรแยกฟิวส์ทุกตัว (ตัวแสดงฟิวส์ขาด)

ผลตอบรับสถานะหน้าสัมผัสแบบแห้งจากแหล่งจ่ายไฟขนาดใหญ่ทั้งสามตัว

ID อิเล็กทรอนิกส์สำหรับการจดจำบอร์ดอัตโนมัติในการกำหนดค่าระบบ

สถาปัตยกรรมพลังงานที่ยืดหยุ่น:GE IS200JPDMG1ADC สามารถกำหนดค่าใหม่ได้อย่างง่ายดายในภาคสนามผ่านจัมเปอร์ GE IS200JPDMG1ADC สามารถเปลี่ยนจากการตั้งค่า TMR ที่ซ้ำซ้อนทั้งหมดไปเป็นการตั้งค่า Simplex ที่มีความพร้อมใช้งานสูง โดยที่แหล่งจ่ายไฟหลายตัวแบ่งโหลดบนบัสเดียว

ความจุกระแสสูง:GE IS200JPDMG1ADC ออกแบบมาสำหรับระบบขนาดใหญ่ JPDM รองรับแหล่งจ่ายไฟที่มีขีดจำกัดกระแสเกิน 500W บัสส่งกำลังภายในทั้งสามตัวได้รับการจัดอันดับที่ 25A โดยมีเส้นทางกลับภาคพื้นดินทั่วไปที่พิกัดที่ 75A

ความปลอดภัยและความน่าเชื่อถือโดยธรรมชาติ:คุณลักษณะต่างๆ เช่น ฟิวส์ที่รีเซ็ตตัวเองบนวงจรเสริม ไดโอดโอริงสำหรับพลังงาน PPDA และการประสานงานกับอุปกรณ์ป้องกันอัปสตรีม ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของระบบในระดับสูง และทำให้การกู้คืนจากข้อผิดพลาดชั่วคราวทำได้ง่ายขึ้น

การเปรียบเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกัน (JPDM กับ JPDS)
