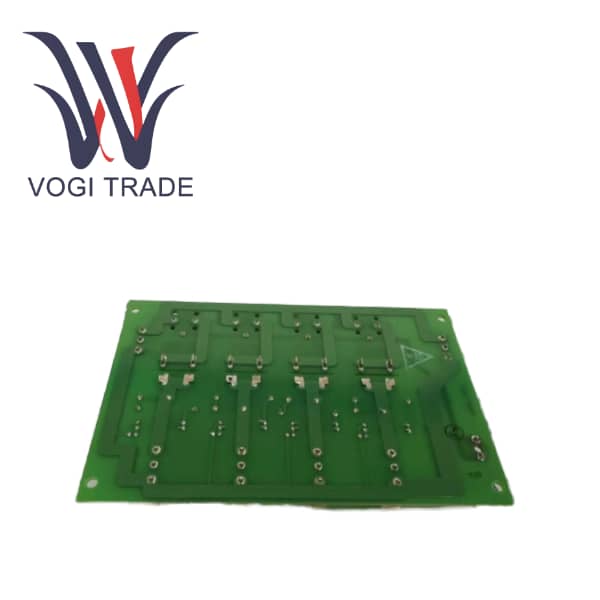

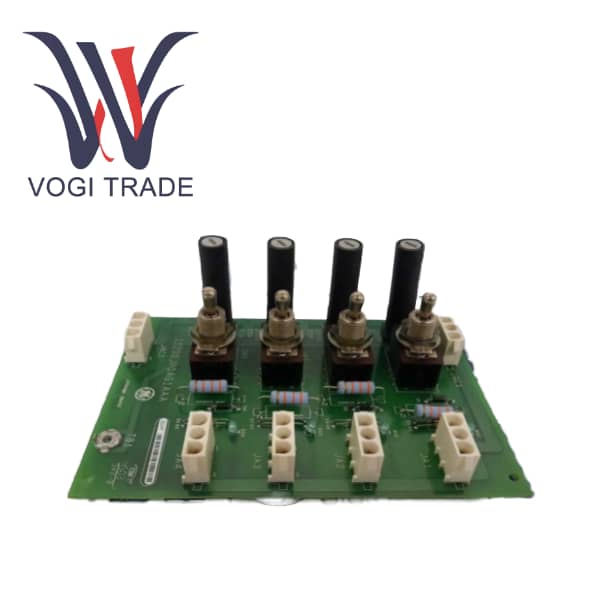

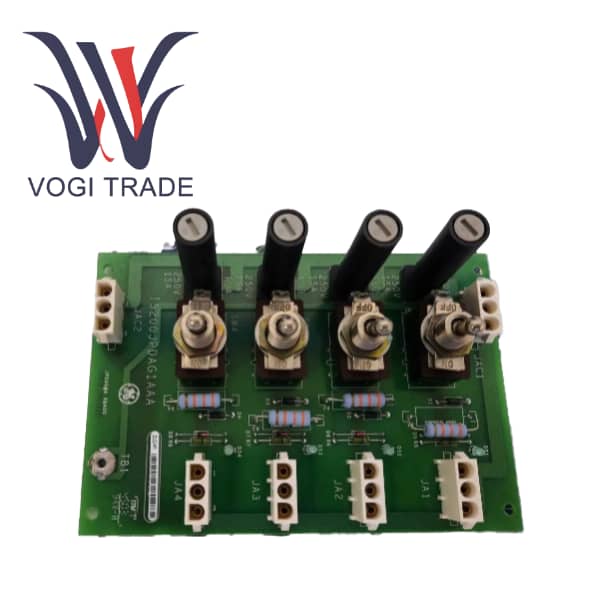

GE IS200JPDFG1ADD

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าอินพุต: 24 V DC หรือ 125 V DC (สามารถใช้อินพุตได้ครั้งละหนึ่งอินพุตเท่านั้น) กำหนด 125 V DC (สูงสุด 145 V DC)

กระแสไฟเข้า: สูงสุด 30 A

เซอร์กิตเบรกเกอร์: 30 A DC รวมอยู่ด้วย

ขั้วต่อเอาต์พุต: J1R, J1S, J1T (ฟิวส์ 5 A), J7X, Y, Z (ฟิวส์ 5 A), J8A, B (ฟิวส์ 12 A), J12 (ฟิวส์ 3 A)

ความต้านทานต่อกราวด์: >75 kΩ (JP1 ในตำแหน่ง), >1500 kΩ (เอา JP1 ออก)

อุณหภูมิในการทำงาน: -30°C ถึง +65°C (-22°F ถึง +149°F)

อัตราฟิวส์: 15 A, 250 V (ฟิวส์ ¼ นิ้ว x 1¼ นิ้ว)3 A ถึง 12 A ขึ้นอยู่กับเอาต์พุต

การกระจายกระแสตรงกำลังสูง

ภาพรวมผลิตภัณฑ์

IS200JPDFG1ADD เป็นโมดูลจ่ายไฟ DC 125V ออกแบบมาเป็นพิเศษสำหรับระบบควบคุม GE Mark VIe เนื่องจากเป็นส่วนประกอบหลักของซีรีส์โมดูลการกระจายพลังงาน (PDM) จึงมีหน้าที่รับและจ่ายพลังงาน DC 125V จากแบตเตอรี่และ/หรือโมดูลแปลงไฟ AC-DC (DACA) บอร์ดนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการใช้งานที่มีความน่าเชื่อถือสูง ซึ่งการจ่ายไฟสำรองและการตรวจสอบระบบมีความสำคัญอย่างยิ่ง บอร์ดนี้สามารถผสานรวมกับส่วนประกอบ PDM อื่นๆ ได้อย่างราบรื่น และให้ข้อเสนอแนะที่ครอบคลุมผ่านอินเทอร์เฟซ PPDA I/O เพื่อให้ได้การวินิจฉัยระบบแบบเรียลไทม์

คุณสมบัติการใช้งาน

กำลังไฟฟ้าสำรอง โมดูล DACA รองรับอินพุตแบตเตอรี่ 125V DC และแหล่งจ่ายไฟ AC สำหรับพลังงานสำรอง

บัสบาร์ DC แบบลอย รองรับการตรวจจับข้อผิดพลาดของกราวด์ เป็นไปตามมาตรฐานไฟฟ้ากระแสตรงที่ไม่เป็นอันตราย

การตรวจสอบแบบรวมที่ให้แอมพลิจูดแรงดันไฟฟ้า ข้อผิดพลาดของกราวด์ และการตรวจจับ AC เป็น DC ผ่าน PPDA

ฟิวส์และสวิตช์เอาต์พุต วงจรเอาต์พุตหลายวงจร พร้อมฟิวส์และสวิตช์เพื่อป้องกันการแตกแขนง

ความคิดเห็นของระบบเชื่อมต่อกับ PPDA โดยใช้สายเคเบิลแบบแบนสำหรับการวินิจฉัยแบบเรียลไทม์และการรายงานสถานะ

ความน่าเชื่อถือสูง ออกแบบมาโดยเฉพาะสำหรับการกำหนดค่าซ้ำซ้อนเพื่อให้มั่นใจว่าการทำงานจะต่อเนื่อง

เปรียบเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกัน

ข้อดีและข้อเสีย

ข้อได้เปรียบ

ความน่าเชื่อถือสูงสะท้อนให้เห็นในการรองรับการจ่ายไฟสำรองและการทำงานที่ทนทานต่อข้อผิดพลาด

ความปลอดภัยเป็นไปตามมาตรฐานที่ไม่เป็นอันตรายและมีฟังก์ชันการตรวจจับความผิดปกติของกราวด์

การออกแบบแบบโมดูลาร์สามารถรวมเข้ากับส่วนประกอบ Mark* VIe PDM อื่นๆ ได้อย่างง่ายดาย

ฟังก์ชันการป้องกันอันทรงพลังประกอบด้วยฟิวส์ เซอร์กิตเบรกเกอร์ และตัวกรอง เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัย

ข้อเสีย

การติดตั้งมีความซับซ้อนและจำเป็นต้องต่อสายดินและการเชื่อมต่อกับ PPDA อย่างถูกต้องเพื่อให้สามารถทำงานได้อย่างสมบูรณ์

IS200JPDFG1ADD ไม่ใช่ผลิตภัณฑ์อิสระ ต้องใช้บอร์ดจ่ายไฟ GE ในระบบ GE ที่รองรับ

เมื่อเปรียบเทียบกับแผงกระจายสินค้าที่ไม่ซ้ำซ้อนหรือเรียบง่ายกว่า ต้นทุนเริ่มต้นของระบบ GE จะสูงกว่า

ช่างเทคนิคจะต้องคุ้นเคยกับสถาปัตยกรรม GE PDM เพื่อแก้ไขปัญหา
