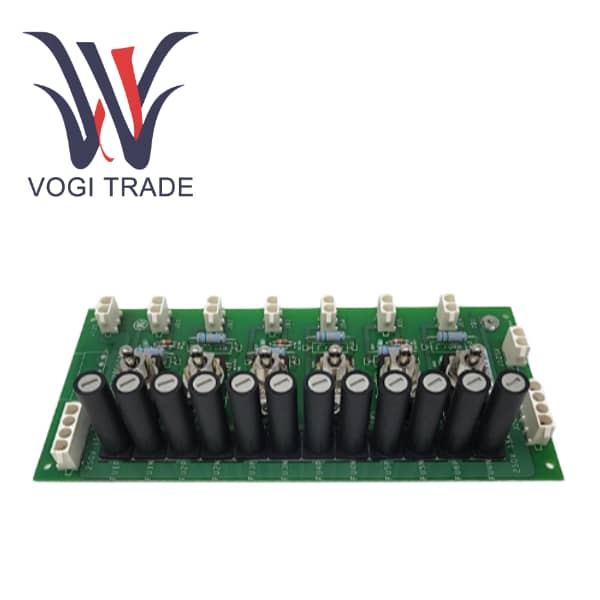

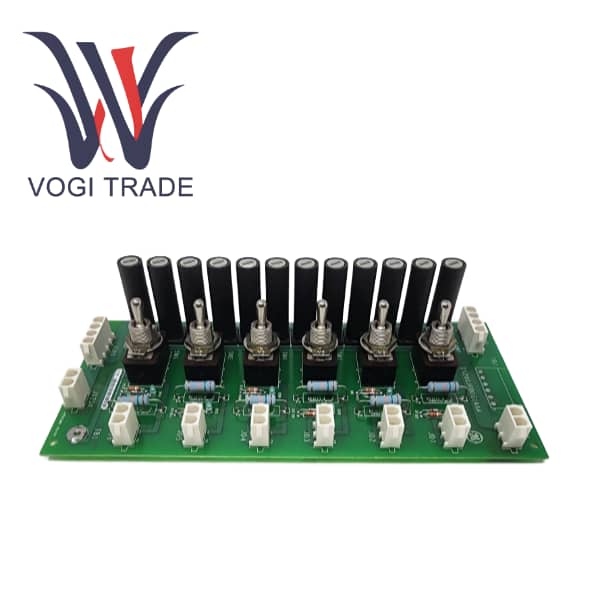

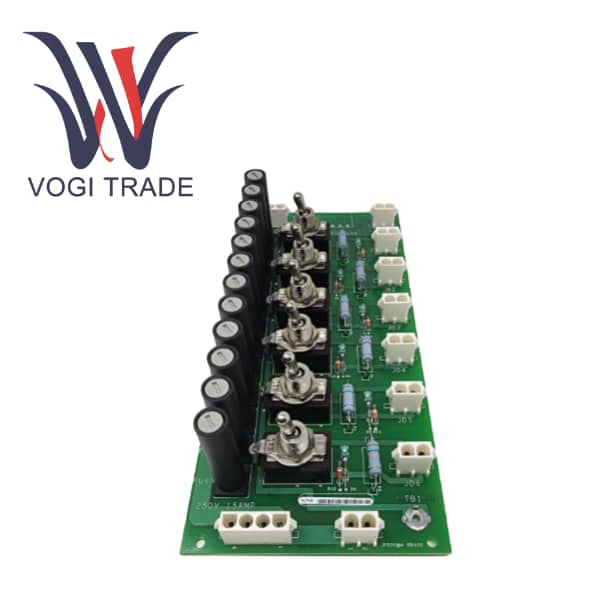

ยี่ห้อ: GEคำอธิบาย: IS200JPDDG1AAAสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 3เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินIS200JPDDG1AAA คือบอร์ดจ่ายไฟ DC ที่ออกแบบมาเป็นส่วนหนึ่งของระบบควบคุม Mark VIe โดย GE GE IS200JPDDG1AAA ทำหน้าที่กระจายอินพุตไฟ DC เดี่ยว (24 V DC หรือ 125 V DC) ลงในวงจรเอาต์พุตแบบแยกและได้รับการป้องกันหลายวงจร
| ผลิต |
จีอี |
| หมายเลขรุ่น |
IS200JPDDG1AAA |
| หมายเลขการสั่งซื้อ |
IS200JPDDG1AAA |
| แคตตาล็อก |
มาร์ควี |
| คำอธิบาย |
บอร์ดจ่ายไฟกระแสตรง |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8537101190 |
| มิติ |
233 × 37 × 160 มม |
| น้ำหนัก |
0.82 กก |
พารามิเตอร์ทางเทคนิค
แรงดันไฟฟ้าขาเข้า: 24 V DC หรือ 125 V DC (สามารถใช้งานได้ครั้งละหนึ่งอินพุตเท่านั้น)
ขั้วต่ออินพุต: Mate-N-Lok 2 พิน (125 V DC), Mate-N-Lok 4 พิน (24 V DC)
วงจรเอาท์พุต: เอาต์พุตสวิตช์และฟิวส์ที่เหมือนกัน 6 ตัว
ขั้วต่อเอาต์พุต: Mate-N-Lok 2 พินสำหรับบอร์ด TRLY หรือ TBCI
ตัวยึดฟิวส์เปล่า (¼ นิ้ว x 1¼ นิ้ว)สวิตช์: สวิตช์บำรุงรักษาต่อเอาต์พุต
ตัวบ่งชี้: LED สีเขียวต่อเอาต์พุตบ่งชี้ว่ามีแรงดันไฟฟ้า
อุณหภูมิในการทำงาน: -30°C ถึง +65°C (-22°F ถึง +149°F)
ขนาดกระดาน: 23.495 ซม. x สูง 10.795 ซม. (9.25 นิ้ว x 4.25 นิ้ว)
การติดตั้ง: ราง DIN พร้อมโครงพลาสติกหรือโครงเหล็กยึดที่ฐาน
ภาพรวมผลิตภัณฑ์
IS200JPDDG1AAA คือบอร์ดจ่ายไฟ DC และเป็นส่วนหนึ่งของระบบควบคุม GE Mark VIe อินพุตไฟ DC เดี่ยว (24V หรือ 125V) สามารถกระจายไปยังวงจรเอาต์พุตที่แยกและป้องกันได้หลายวงจร เอาต์พุตแต่ละตัวมีสวิตช์บำรุงรักษา ฟิวส์ และไฟแสดงสถานะภายในเครื่อง ทำให้ IS200JPDDG1AAA เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการแหล่งจ่ายไฟ DC ที่เชื่อถือได้และปลอดภัยสำหรับอุปกรณ์ภาคสนาม เช่น รีเลย์ โซลินอยด์วาล์ว และแผงอินพุตหน้าสัมผัส
GE IS200JPDDG1A เป็นของซีรีส์ JPDD ที่กว้างขึ้น และติดตั้งฟิวส์ 15A ไว้ล่วงหน้า ทำให้สามารถใช้ในระบบโดยตรงที่ต้องการการประสานวงจรสาขากับสายไฟและขั้วต่อมาตรฐาน
คุณสมบัติการใช้งาน
ความเข้ากันได้ของอินพุตคู่ของบอร์ดนี้รองรับอินพุต 24V DC และ 125V DC แต่ไม่สามารถใช้พร้อมกันได้
บอร์ดจ่ายไฟ GE dc มีวงจรเอาต์พุตแยกอิสระทั้งหมด 6 วงจร ซึ่งแต่ละวงจรมีสวิตช์และฟิวส์แยกกัน
บอร์ดนี้ดูแลรักษาง่าย แต่ละวงจรประกอบด้วยสวิตช์ที่สามารถแยกได้อย่างปลอดภัยระหว่างการบำรุงรักษา
การแสดงสถานะภาพ: ไฟแสดงสถานะ LED สีเขียวเอาต์พุตแต่ละดวงจะแสดงสถานะพลังงาน
บอร์ดจ่ายไฟ GE dc มีวงจรเอาต์พุตแยกอิสระทั้งหมด 6 วงจร ซึ่งแต่ละวงจรมีสวิตช์และฟิวส์แยกกัน
บอร์ดนี้มีขั้วต่อเอาต์พุตที่สามารถใช้เชื่อมต่อบอร์ด JPDD อื่นๆ ในลักษณะสายโซ่เดซี่
ไม่มีข้อเสนอแนะในการวินิจฉัย ต่างจากบอร์ด PDM หลักตรงที่ JPDD ของ GE IS200JPDDG1AAA ไม่ได้เชื่อมต่อกับส่วนประกอบ PPDA I/O สำหรับการตรวจสอบระบบ
เปรียบเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกัน
| แบบอย่าง |
ประเภทฟิวส์ |
คะแนนฟิวส์ |
คุณสมบัติ |
| เจพีดีดีจี1 |
ฟิวส์ 15 A ที่ติดตั้งไว้ล่วงหน้า |
15 อ |
พร้อมใช้งาน การป้องกันที่ได้มาตรฐาน |
| เจพีดีดีจี2 | ตัวยึดฟิวส์เปล่า (5 x 20 มม.) |
ผู้ใช้กำหนด |
อัตราฟิวส์ที่ปรับแต่งได้ |
| เจพีดีดีจี3 | ตัวยึดฟิวส์เปล่า (¼ นิ้ว x 1¼ นิ้ว) |
ผู้ใช้กำหนด |
มีความยืดหยุ่นสำหรับการตั้งค่าฟิวส์ในท้องถิ่น |
| JPDA (เวอร์ชั่น AC) |
การกระจายไฟ AC, ฟิวส์ 15 A |
15 อ |
สำหรับโหลด AC ฟอร์มแฟคเตอร์ที่คล้ายกัน |
ข้อดีและข้อเสีย
ข้อดี
ฟิวส์ที่ติดตั้งไว้ล่วงหน้าแบบพลักแอนด์เพลย์สามารถลดเวลาการติดตั้งและข้อผิดพลาดได้
การป้องกันอันทรงพลัง แต่ละเอาต์พุตมีฟิวส์และสวิตช์เพื่อความปลอดภัยและการบำรุงรักษา
อินพุตที่ยืดหยุ่น รองรับระบบ 24V และ 125V DC
การออกแบบที่กะทัดรัด การติดตั้งราง DIN ช่วยประหยัดพื้นที่แผง
การตอบรับด้วยภาพและไฟแสดงสถานะ LED ช่วยให้การแก้ไขปัญหาง่ายขึ้น
ข้อเสีย
ไม่มีฟังก์ชันการวินิจฉัยและไม่สามารถรวมเข้ากับ PPDA สำหรับการตรวจสอบระยะไกลได้
การออกแบบที่ไม่ซ้ำซ้อน เมื่อกำลังไฟฟ้าเข้าหายไป จะมีจุดขัดข้องเพียงจุดเดียว
การปรับแต่งมีจำกัด อัตราฟิวส์คงที่อาจใช้ไม่ได้กับทุกการใช้งาน (ไม่เหมือนกับรุ่น G2/G3)
