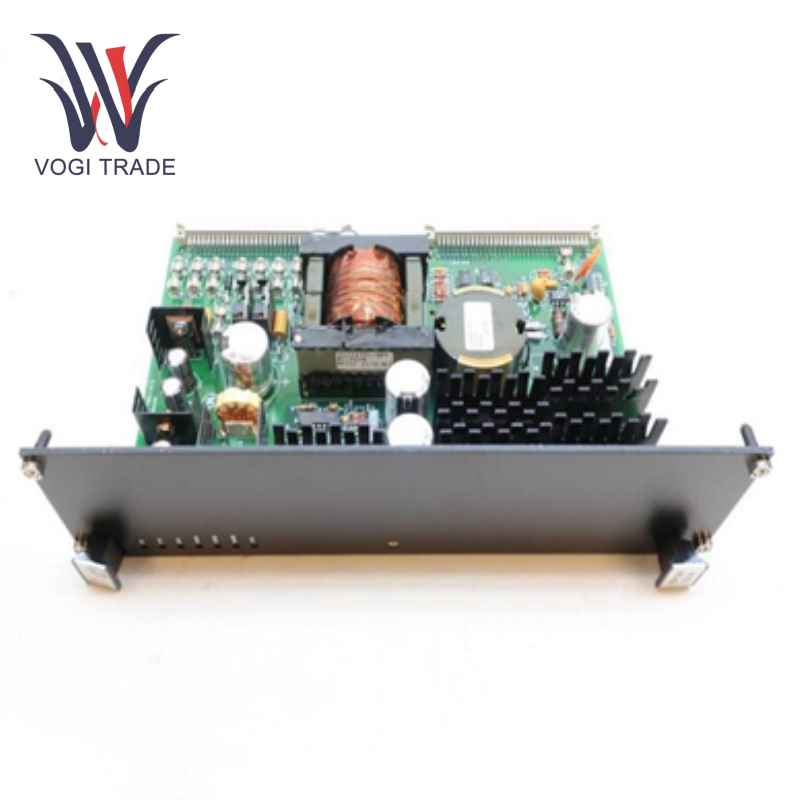

GE IS200EPSDG1A IS200EPSDG1ABB

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าอินพุต: 125 VDC

แรงดันไฟฟ้าเอาท์พุท: 5 VDC (พลังงานลอจิก), 15 VDC (วงจรควบคุม), 24 VDC (พลังงานโมดูลภายนอก)

การป้องกันฟิวส์: ติดตั้งกับตัวยึดฟิวส์ที่มีเปลวไฟแรงดันสูงเพื่อแยกแหล่งจ่ายไฟของตัวควบคุมและตัวควบคุมขั้นตอนลง

อุณหภูมิการทำงาน: -20 ° C ถึง +60 ° C

คุณสมบัติการใช้งาน

การปรับตัวและการกระจายแหล่งจ่ายไฟ: แปลงอินพุต 125 VDC เป็นเอาท์พุท DC แรงดันไฟฟ้าต่ำหลายระดับเป็นตัวควบคุม M1, M2, C และโมดูลภายนอก (เช่น EDCF, EGDM, โมดูล Demagnetization EDEX)

การป้องกันวงจร: ฟิวส์ในตัวแยกวงจรแรงดันไฟฟ้าสูงและแรงดันไฟฟ้าต่ำเพื่อป้องกันการโอเวอร์โหลดหรือความเสียหายของวงจรลัดวงจรกับส่วนประกอบหลัก

ความเข้ากันไม่ได้ที่ไม่ย้อนกลับ: ในฐานะที่เป็นรุ่น A ออกแบบ GE IS200EPSDG1A IS200EPSDG1ABB ไม่สามารถใช้งานได้กับโมดูล EPSM รุ่นเก่า (เช่น IS200EPSMG2A)

หลักการทำงาน

GE IS200EPSDG1A IS200EPSDG1ABB ถูกรวมเข้ากับชั้นวางควบคุม Mark VI ผ่านตัวเชื่อมต่อ backplane (EPBP) และรับอินพุต 125 VDC สร้างระดับแรงดันไฟฟ้าที่แตกต่างกันผ่านตัวควบคุมบั๊กและกระจายไปยังคอนโทรลเลอร์ต่างๆและอุปกรณ์ภายนอกผ่านแบ็คเพลน
