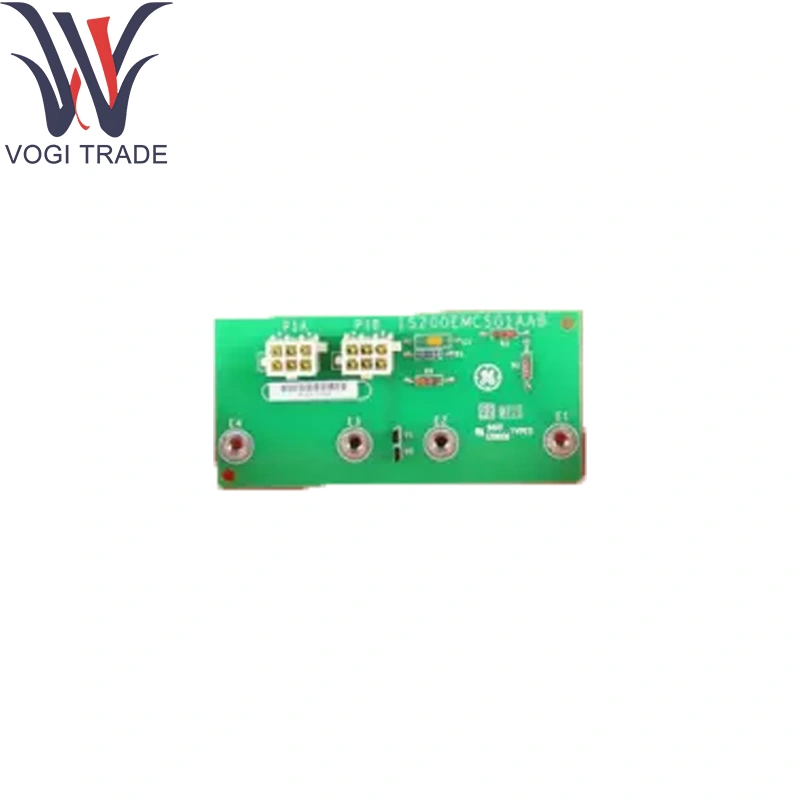

GE IS200EMCSG1AAB

ช่างเทคนิคพารามิเตอร์อัล

สวิตช์ตัวเลือก: 3 ตำแหน่ง ("Auto-Manual-Offset") encoder แบบหมุน

เอาต์พุตอะนาล็อก:

0–10 V DC ไดรฟ์อะนาล็อกสำหรับการควบคุมแรงดันไฟฟ้าแบบแมนนวล

4–20 ma ตัวเลือกเอาต์พุตลูปผ่านจัมเปอร์ออนบอร์ด

อินพุต/เอาต์พุตดิจิตอล:

อินพุตที่ไม่ต่อเนื่องสองอินพุตสำหรับลูกโซ่ภายนอก (เปิดใช้งานยับยั้ง)

เอาต์พุตแบบแยกสองรายการสำหรับการบ่งชี้โหมด (อัตโนมัติ, คู่มือ)

ความละเอียดและความแม่นยำ:

แรงดันไฟฟ้า: DAC 12 บิต, ± 0.2 % สเกล

ปัจจุบัน: ตัวแปลงลูป 16 บิต, ± 0.1 % สเกลเต็ม 0.1 %

ตัวเชื่อมต่อ:

แผงด้านหน้า: ชุดสวิตช์โรตารี่ที่ปิดสนิทพร้อมกรอบการติดตั้ง

Backplane: Dual 50-pin Edge Connectors ไปยังผู้ให้บริการ I/O-Pack

ด้านสิ่งแวดล้อม:

อุณหภูมิการทำงาน: –20 ° C ถึง +60 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95 % RH, ไม่ใช่การระงับ

พารามิเตอร์เหล่านี้ใช้กับ GE IS200EMCSG1AAB

ฟังก์ชั่นผลิตภัณฑ์

การเลือกโหมด: สลับการควบคุมการกระตุ้นระหว่างเอาต์พุตผู้ว่าราชการอัตโนมัติและอินพุตผู้ให้บริการด้วยตนเอง

การปรับด้วยตนเอง: ให้การควบคุมแรงดันไฟฟ้าที่ราบรื่นตามสัดส่วนผ่านลูกบิดโรตารี่พร้อมตำแหน่ง "ออฟเซ็ต" ที่ปรับได้ดีสำหรับการตัดแต่ง

ข้อเสนอแนะสถานะ: ขับเคลื่อนสัญญาณที่ไม่ต่อเนื่องไปยังคอนโทรลเลอร์ที่ระบุการเลือกปัจจุบันและนำเสนอบิตสุขภาพ "OK-OK"/"Manual-OK"

การถ่ายโอนที่ไร้รอยต่อ: ใช้ตรรกะการทำลายก่อนการทำลายเพื่อหลีกเลี่ยงการเปลี่ยนแปลงเมื่อเปลี่ยนโหมด

GE IS200EMCSG1AAB ทำหน้าที่เหล่านี้

โมดูลสนับสนุนหลัก

คอนโทรลเลอร์ Exciter: EX2100E หรือ Mark Vie CPU จัดการผู้ว่าราชการและคำสั่งแรงดันฟิลด์

ชุดไดรฟ์แบบอะนาล็อก: IS200DAMCG1A สำหรับเอาต์พุต DAC ที่มีความแม่นยำสูงหากจำเป็นต้องใช้กระแสไฟฟ้าวน

แพ็ค I/O ดิจิตอล: IS200TiciH2A สำหรับการจับสัญญาณประสานภายนอก; IS400TRLYS1B สำหรับการขับขี่โคมไฟสถานะ

GE IS200EMCSG1AAB รวมเข้ากับโมดูลเหล่านี้

ส่วนประกอบส่วนขยาย

ชุดฝาด้านหน้า-แผงด้านหน้า: แผงปะเก็นปะทะกันที่มีสายฝนพร้อมกับการซ้อนทับตำนานตัวเลือก

Assemblies Knob: โมดูล rotary encoder ที่มีตัวควบคุมและข้อเสนอแนะสัมผัส

บล็อกเทอร์มินัล: บล็อกสกรูยึดติดได้สำหรับการเดินสาย I/O, คีย์โดยฟังก์ชั่น

อะแดปเตอร์ DIN-RAIL: คลิปคู่มือเสริมสำหรับการติดตั้งในกล่องหุ้มที่ไม่ใช่ VME

ส่วนขยายทั้งหมดรองรับ GE IS200EMCSG1AAB

การสนับสนุนซอฟต์แวร์

การกำหนดค่า: การทำแผนที่โหมดและการตั้งค่าแบบอะนาล็อกที่กำหนดผ่านเทมเพลต GE ToolboxST ™

การวินิจฉัย:

การแจ้งเตือน "Switch-OK" และ "ตำแหน่ง-Mismatch" ที่รายงานในแท็ก HMI และ OPC-DA

การทดสอบด้วยตนเองโดยอัตโนมัติเกี่ยวกับการเพิ่มพลังด้วยแฟล็กความล้มเหลวที่เข้าสู่ระบบการวินิจฉัยคอนโทรลเลอร์

เฟิร์มแวร์: ฮาร์ดแวร์แฝง; ไม่มีเฟิร์มแวร์ออนบอร์ด ตรรกะโหมดและการเตือนภัยที่จัดการในแอปพลิเคชันผู้ว่าราชการ

เอกสาร: รายละเอียดในคู่มือการติดตั้ง EX2100E และ Mark VIE I/O คู่มือการติดตั้งภายใต้ "โมดูลตัวเลือกการควบคุมด้วยตนเอง"

ซอฟต์แวร์นี้รองรับ GE IS200EMCSG1AAB
