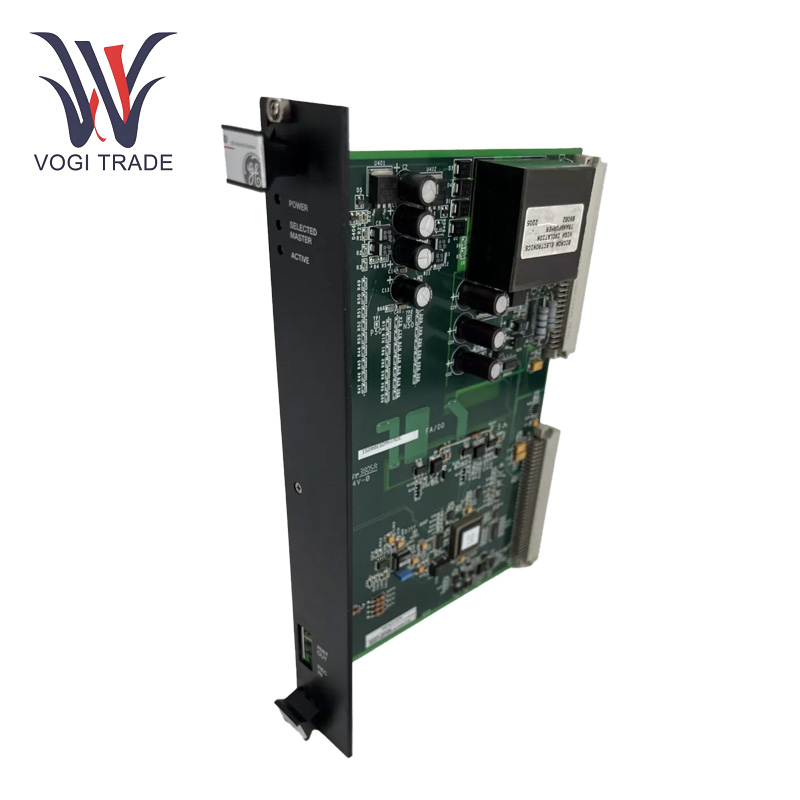

GE IS200EGDMH1ADE

พารามิเตอร์การทำงาน

อุณหภูมิในการทำงาน:-30 ถึง 65 °C

ขั้วต่อ ประเภท:ขั้วต่อแบ็คเพลนสองตัว

ชิ้นส่วนที่ปิดสนิท:รีเลย์, แคป HV 7 ตัว, ไอซี, ตัวต้านทานฟิล์มโลหะ และซ็อกเก็ต CPU

การใช้บอร์ด:ระบบซิมเพล็กซ์ใช้ 1 บอร์ด ในขณะที่ระบบซ้ำซ้อนใช้  3 บอร์ด

คุณลักษณะของผลิตภัณฑ์

การตรวจจับภาคสนาม:GE IS200EGDMH1ADE ทำงานเป็นโมดูลเครื่องตรวจจับกราวด์กระตุ้นเป็นหลัก การตรวจจับการรั่วไหลของสนามจากด้าน AC และ DC ของวงจรสนาม:ระบบควบคุมสามารถตรวจจับการรั่วไหลของสนามจากทั้งด้าน AC และ DC ของวงจรสนาม ซึ่งเป็นสิ่งสำคัญในการรับรองความปลอดภัยและเสถียรภาพของระบบกระตุ้น

คุณสมบัติทั่วไป ระบบสำรอง รองรับ:ระบบควบคุมสำรองพร้อมบอร์ด GE IS200EGDMH1ADE 3 แผง ซึ่งมีการกำหนดค่าคอนโทรลเลอร์ มาสเตอร์ 1 และมาสเตอร์ 2 ความซ้ำซ้อนนี้สร้างความแข็งแกร่งและเสถียรภาพในระบบ เพื่อให้สามารถดำเนินต่อไปได้ แม้ว่าบอร์ดตัวใดตัวหนึ่งจะล้มเหลวก็ตาม

การประมวลผลและการส่งสัญญาณ:โดยทำงานร่วมกับบอร์ด EXAM ซึ่งช่วยให้เราคำนวณแรงดันไฟฟ้าบนพินของตัวต้านทานตรวจจับกราวด์ได้ จากนั้นจะถูกส่งเป็นสัญญาณไปยังโมดูลที่เกี่ยวข้อง เช่น โมดูล DSPX โดยใช้ EISB ในชั้นวางตัวควบคุมที่ใช้ลิงก์ไฟเบอร์ออปติก

ไฟ LED หลายดวง:แผงด้านหน้าของบอร์ดมีตัวบ่งชี้หลายตัว: ไฟแสดงสถานะการทำงานหลัก ตัวบ่งชี้กิจกรรม และตัวบ่งชี้การเลือกหลัก การบูรณาการไฟเหล่านี้มีบทบาทสำคัญในการทำความเข้าใจสถานะการทำงานของโมดูลโดยสรุป ซึ่งช่วยในการติดตามและรับรองการทำงานร่วมกันได้อย่างราบรื่น

การติดตั้ง

การติด:GE IS200EGDMH1ADE ตั้งอยู่ในแร็คแบ็คเพลนกำลังกระตุ้น บอร์ด EGDM ทั้งสามบอร์ดในสถาปัตยกรรมสำรองควรติดตั้งในช่องที่เหมาะสมและเชื่อมต่อกับแบ็คเพลนอย่างถูกต้อง แบ็คเพลนประกอบด้วยขั้วต่อสองตัว ขั้วต่อแบ็คเพลนทั้งสองบนบอร์ดจำเป็นต้องเชื่อมต่ออย่างถูกต้องกับอินเทอร์เฟซแบ็คเพลนที่เกี่ยวข้อง การเชื่อมต่อจะต้องมีความปลอดภัยเพื่อให้สามารถส่งสัญญาณได้อย่างถูกต้อง

การแก้ไขปัญหา

เพื่อหลีกเลี่ยงสิ่งนี้:ไม่มีสัญลักษณ์แสดงกำลังไฟ เพื่อตรวจสอบว่าวงจรจ่ายไฟเป็นปกติหรือไม่ ให้เชื่อมต่อสายไฟอย่างถูกต้อง ไม่ว่าจะมีปัญหากับแรงดันไฟฟ้าของแหล่งจ่ายไฟหรือไม่ และโมดูลจ่ายไฟภายในบอร์ดไม่เสียหาย

ในกรณีที่มีไฟแสดงสถานะผิดปกติ:ตรวจสอบสถานะของตัวบ่งชี้กิจกรรมหรือตัวบ่งชี้การเลือกหลักนี้ผิดปกติ โปรดตรวจสอบก่อนว่าการเชื่อมต่อบอร์ดและโมดูลอื่น ๆ ที่เกี่ยวข้องเป็นปกติหรือไม่ นอกจากนี้ยังอาจเกิดจากการเชื่อมต่อที่หลวมหรือปัญหากับสายส่งสัญญาณ ต่อไป ดูว่าการตั้งค่าของบอร์ดเป็นไปตามลำดับหรือไม่

ข้อผิดพลาดหากโมดูลไม่สามารถตรวจจับการรั่วไหลของสนามไฟฟ้าได้ดีและผ่าน GE IS200EGDMH1ADE คุณจะสามารถตรวจสอบได้ว่าบอร์ด EXAM นี้ทำงานเป็นปกติหรือไม่ หรือบอร์ด GE IS200EGDMH1ADE และบอร์ด EXAM ทำงานในสถานะเชื่อมต่อกันหรือไม่ นอกจากนี้ ให้ตรวจสอบด้วยว่ามีข้อผิดพลาดใดๆ กับตัวต้านทานตรวจจับกราวด์และวงจรปรับสภาพสัญญาณที่เกี่ยวข้องหรือไม่

ปัญหาอินเทอร์เฟซการสื่อสาร:หากไม่มีการสื่อสาร ให้ตรวจสอบสายสื่อสาร โดยเฉพาะสายสื่อสารไฟเบอร์ระหว่างสายดังกล่าวกับโมดูล DSPX อย่าทำให้สายไฟเบอร์ออปติกหัก พารามิเตอร์การสื่อสารควรทำให้ถูกต้อง

ช่วงการใช้งาน

อุตสาหกรรมการผลิตไฟฟ้าพลังงาน:GE IS200EGDMH1ADE ส่วนใหญ่ใช้ในหน่วยเครื่องกำเนิดไฟฟ้ากังหันก๊าซและหน่วยเครื่องกำเนิดไฟฟ้ากังหันไอน้ำ ซึ่งช่วยให้มีบทบาทสำคัญในการตรวจสอบและปกป้องระบบกระตุ้นของเครื่องกำเนิดไฟฟ้า เพื่อให้มั่นใจว่าเครื่องกำเนิดไฟฟ้าจะทำงานได้อย่างปลอดภัยและคุณภาพของแหล่งจ่ายไฟ

พืชทะเล:โมดูลนี้ยังใช้ได้กับกังหันก๊าซหรือไอน้ำจากโรงไฟฟ้าทางทะเลหรือระบบขับเคลื่อนทางทะเลขนาดใหญ่เพื่อรับประกันการทำงานที่เชื่อถือได้ของระบบกระตุ้นกังหันในสภาพแวดล้อมทางทะเล
