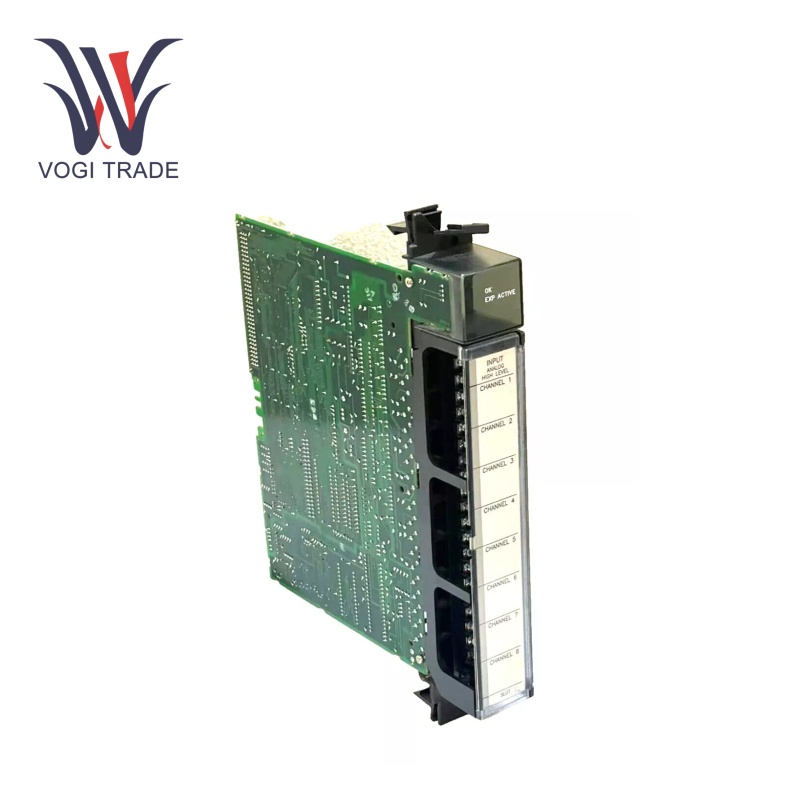

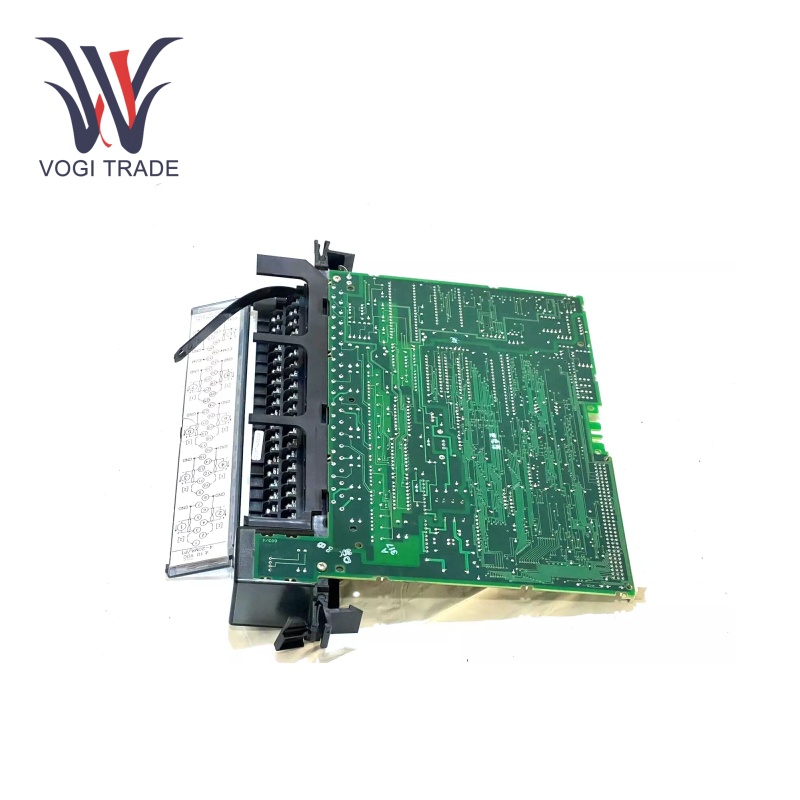

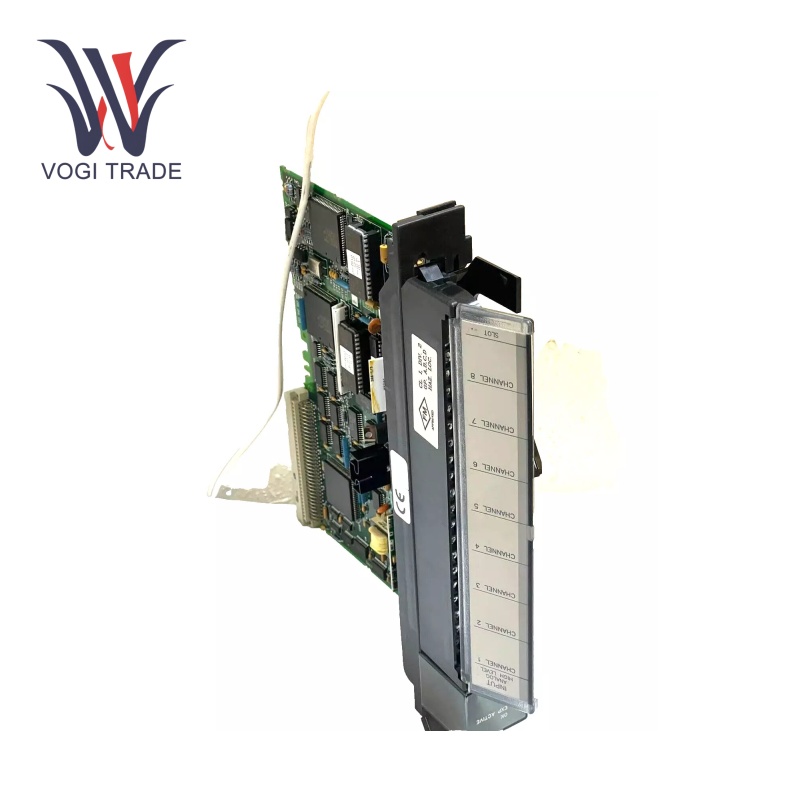

แบรนด์: GEคำอธิบาย: โมดูลอินพุตแบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IC697ALG230 เป็นโมดูลตัวแปลงพื้นฐานอินพุตแบบอะนาล็อกสำหรับระบบ PLC 90-70 Series ที่ออกแบบมาเพื่อแปลงแรงดันไฟฟ้าอะนาล็อก± 10V หรือปัจจุบัน 4-20MA สัญญาณลงในข้อมูลดิจิตอล มันมีช่องสัญญาณอินพุตที่แตกต่าง 8 ช่องความละเอียด 14 บิตและอัตราการอัปเดต 2.4–2.8ms
| ผลิต |
GE |
|
หมายเลขรุ่น |
IC697ALG230 |
| หมายเลขสั่งซื้อ |
IC697ALG230 |
| แคตตาล็อก |
ซีรี่ส์ 90-70 |
|
ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
|
รหัส HS |
7326909000 |
| มิติ |
30 ซม.*20 ซม.*20 ซม. |
| มิติการบรรจุ |
32 ซม.*22 ซม.*22 ซม. |
| น้ำหนัก |
1 กิโลกรัม |
พารามิเตอร์การทำงาน
ช่องป้อนข้อมูล: 8 อินพุตที่แตกต่างกันแต่ละตัวกำหนดค่าสำหรับแรงดันไฟฟ้าหรือสัญญาณปัจจุบัน
แรงดันไฟฟ้าอินพุต: ± 10 V
อินพุตปัจจุบัน: 4 คือ 20 ma
ปณิธาน: 14 บิตทำให้มั่นใจได้ว่าการแปลงสัญญาณที่มีความแม่นยำสูง
อัตราการอัพเดท: ประมาณ 2.4 ถึง 2.8 มิลลิวินาทีช่วยให้สามารถรับข้อมูลได้อย่างรวดเร็ว
เวลาแปลง: 10ms ต่อช่อง
แรงดันไฟฟ้าแยก: 1500VAC ระหว่างฟิลด์และตรรกะ
อุณหภูมิการทำงาน: 0 ° C ถึง 60 ° C
ความชื้น: 5% ถึง 95% ที่ไม่ได้รับการชดเชย
คุณสมบัติของผลิตภัณฑ์
อะนาล็อกเป็นการแปลงดิจิตอล: GE IC697ALG230 ส่วนใหญ่ใช้สำหรับการแปลงสัญญาณอินพุตแบบอะนาล็อกเป็นตัวแทนดิจิตอล ค่าที่ใช้ในการเอาชนะ CPU ของคอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้หรือคอนโทรลเลอร์อื่น ๆ ที่เข้าถึงอินพุตอะนาล็อกผ่าน backplane VME กระบวนการแปลงนี้เป็นสิ่งจำเป็นสำหรับระบบควบคุมอุตสาหกรรมซึ่งส่วนใหญ่ของอัลกอริทึมการควบคุมและการดำเนินการตรรกะจะถูกนำไปใช้กับข้อมูลดิจิตอล
การกำหนดค่าช่องสัญญาณอินพุต: 8 ช่องสัญญาณอินพุตที่แตกต่างกันด้วยความยืดหยุ่นนี้ผู้ใช้สามารถแนบประเภทเซ็นเซอร์ต่างๆเข้ากับโมดูลเดียวกันตามความต้องการของแอปพลิเคชัน
การป้องกันแรงดันไฟฟ้าเกิน: อินพุตแต่ละตัวได้รับการป้องกันตามเงื่อนไขแรงดันไฟฟ้าเกินชั่วคราว การป้องกันนี้เป็นสิ่งจำเป็นในการตั้งค่าอุตสาหกรรมที่มีเสียงรบกวนทางไฟฟ้าไฟกระชากหรือเซ็นเซอร์ที่ไม่ดีสามารถนำไปสู่เหตุการณ์แรงดันไฟฟ้าเกิน การป้องกันแรงดันไฟฟ้าเกินใน GE IC697ALG230 ช่วยในการป้องกันความเสียหายเนื่องจากแรงดันไฟฟ้าสูงและความร้อนสูงเกินไป
ผู้ใช้อ้างอิง I/O ที่สามารถกำหนดค่าได้: การอ้างอิง I/O เป็นผู้ใช้ - สามารถกำหนดค่าได้ไม่จำเป็นต้องใช้จัมเปอร์หรือสวิตช์จุ่ม GE IC697ALG230 ลดความซับซ้อนของกระบวนการกำหนดค่าช่วยให้ผู้ใช้สามารถปรับแต่งโมดูลให้เหมาะกับความต้องการเฉพาะของแอปพลิเคชัน โมดูลนี้เสริมด้วยฟังก์ชั่นการกำหนดค่าของซอฟต์แวร์ MS DOS หรือ Windows ซึ่งเป็นอินเทอร์เฟซที่เป็นมิตรกับผู้ใช้เพื่อตั้งค่าโมดูล
แปลงสัญญาณ: สวิตช์เหล่านี้แรงดันอะนาล็อกหรืออินพุตปัจจุบันเป็นข้อมูลที่รู้จักสำหรับการประมวลผล PLC
การกำหนดค่าช่องสัญญาณแต่ละรายการ: ตั้งค่าสำหรับแรงดันไฟฟ้าหรือปัจจุบันด้วยสเกลที่กำหนดเองสำหรับแอปพลิเคชันที่แตกต่างกัน
การติดตั้ง
การติดตั้ง:GE IC697ALG230 สามารถติดตั้งแชสซีที่จะใช้ใน PLC.Frame ที่สอดคล้องกัน มันมีกลไกที่ช่วยให้มีการคีย์เชิงกลเพื่อให้แน่ใจว่าอุปกรณ์ถูกแทนที่อย่างถูกต้องและจัดตำแหน่งอย่างถูกต้องภายในแชสซี สิ่งนี้จะป้องกันไม่ให้โมดูลติดตั้งอย่างไม่เหมาะสมซึ่งอาจทำให้การเชื่อมต่อไฟฟ้าไม่ทำงานอย่างถูกต้องหรือสร้างความเสียหายให้กับโมดูล
Tเกี่ยวกับความผิดปกติกระดาน:นี่คือที่ที่การเดินสายของฟิลด์สิ้นสุดลงไปยังบอร์ดเทอร์มินัลที่ถอดออกได้ สิ่งนี้ทำให้การเชื่อมต่ออย่างรวดเร็วและการตัดการเชื่อมต่อง่ายสำหรับเซ็นเซอร์และฮาร์ดแวร์ภายนอกอื่น ๆ บอร์ดเทอร์มินัลทั้งหมดมีการทำเครื่องหมายอย่างเต็มที่เพื่อการระบุช่องสัญญาณอินพุตได้อย่างง่ายดาย
การเชื่อมต่อ backplane: เชื่อมต่อกับ VME backplane ตรวจสอบให้แน่ใจว่าเมื่อโมดูลเชื่อมต่อกับ backplane มีการเชื่อมต่อที่มั่นคงและโมดูลจะนั่งเพื่อป้องกันการเชื่อมต่อไฟฟ้าเป็นระยะ ๆ
ช่วงแอปพลิเคชัน
การควบคุมกระบวนการ: ตัวอย่างการควบคุมกระบวนการที่มีการตรวจสอบและควบคุมอุณหภูมิความดันการไหล ฯลฯ
ระบบเก็บข้อมูล: การรวบรวมและแปลงข้อมูลแบบดิจิทัลจากเครื่องตรวจจับที่แตกต่างกันเพื่อตรวจสอบและตรวจสอบ
ระบบอัตโนมัติอุตสาหกรรม: GE IC697ALG230 ถูกรวมเข้ากับเครื่องจักรและอุปกรณ์จากโรงงานที่ควบคุมและใช้งานกระบวนการโรงงานโดยอัตโนมัติ
การแก้ไขปัญหา
ไม่มีสัญญาณหรือการอ่านผิด:ตรวจสอบว่าสัญญาณอินพุตอยู่ในช่วงที่กำหนดค่า มองหาการยุติที่ไม่เหมาะสมหรือหลวมในการเชื่อมต่อการเดินสาย ตรวจสอบให้แน่ใจว่าแหล่งสัญญาณอินพุตไม่เป็นไร
ความล้มเหลวของช่อง: ตรวจสอบสถานะ LED ของช่องที่ได้รับผลกระทบ หาก LED ไม่สว่างช่องอาจไม่ดี ตรวจสอบการตั้งค่าช่องในแอปพลิเคชันการเขียนโปรแกรม PLC หากปัญหาดำเนินต่อไปให้เปลี่ยนโมดูล
สัญญาณรบกวนหรือสัญญาณรบกวน: ตรวจสอบให้แน่ใจว่าได้รับสายและป้องกันสายเคเบิลที่มีสัญญาณอะนาล็อก สำหรับสัญญาณปัจจุบันให้ใช้สายเคเบิลคู่บิดเนื่องจากเสียงลดลง มองหาแหล่งที่มาใกล้เคียงของการรบกวนในสนามแม่เหล็กไฟฟ้าและย้ายสายเคเบิลตามต้องการ
โมดูลที่ไม่ได้รับการยอมรับจาก PLC: ตรวจสอบว่าโมดูลนั้นนั่งอยู่ในชั้นวางอย่างถูกต้องโมดูลไม่ได้รับการยอมรับจากการเชื่อมต่อแบ็คเพลน PLC และแร็คขับเคลื่อน พารามิเตอร์สื่อสารใหม่ของ TheModule ในซอฟต์แวร์การเขียนโปรแกรม PLC
อุณหภูมิเกิน:ตรวจสอบว่าโมดูลทำงานภายในช่วงอุณหภูมิที่ระบุ ตรวจสอบว่ามีการระบายความร้อนและการไหลเวียนของอากาศอย่างเพียงพอรอบ ๆ ชั้นวาง PLC
