จีอี DS200TCBG3BED

ภาพรวมผลิตภัณฑ์

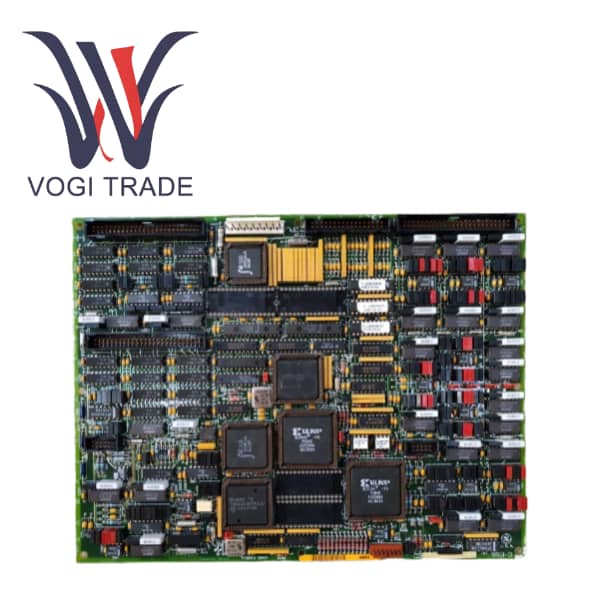

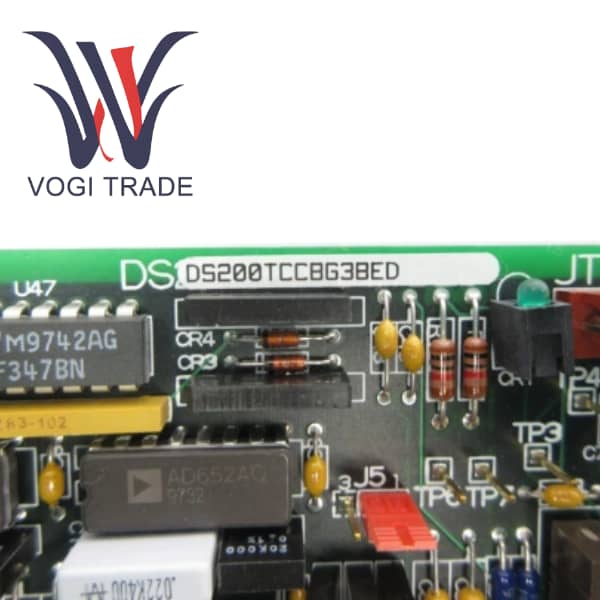

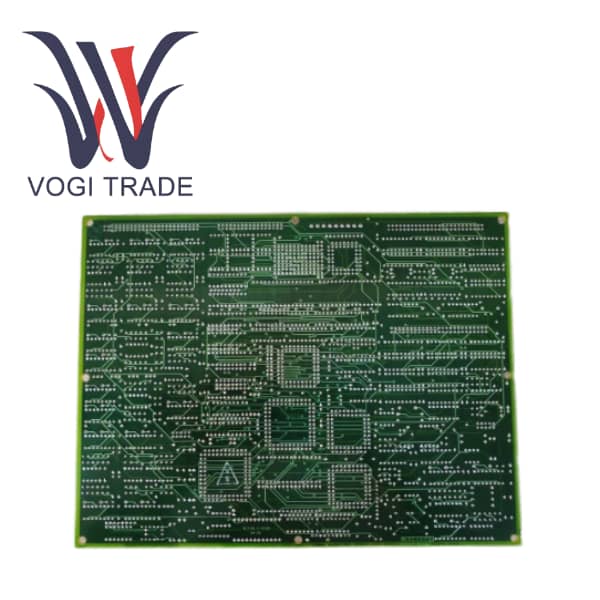

DS200TCCBG3BED คือบอร์ด I/O แบบอะนาล็อกขยายสากล (TCCB) ซึ่งออกแบบมาเป็นพิเศษสำหรับระบบควบคุมกังหันก๊าซ GE Speedtronic Mark V LM ในฐานะองค์ประกอบหลักของ I/O TCCBG สามารถทำหน้าที่เป็นยูนิตขยายเพื่อปรับขนาด ปรับแต่ง และประมวลผลสัญญาณอะนาล็อกที่สำคัญต่างๆ ซึ่งบอร์ด I/O อนาล็อก (TCCA) หลักทั่วไปไม่สามารถรองรับได้ หน้าที่หลักของ DS200TCCBG3B คือการเชื่อมต่อสัญญาณระบบไฟฟ้ามูลค่าสูง เช่น แรงดันไฟของเครื่องกำเนิดไฟฟ้า/บัส และกระแสไฟในสาย รวมถึงอินพุต RTD และ mA อื่นๆ ดังนั้นจึงเป็นสิ่งสำคัญสำหรับการตรวจสอบและควบคุมกังหันก๊าซอย่างครอบคลุม

คำต่อท้าย "G3BED" ระบุเวอร์ชันหรือรุ่นของฮาร์ดแวร์เฉพาะ เพื่อให้มั่นใจถึงความเข้ากันได้และประสิทธิภาพสูงในการกำหนดค่าระบบ Mark VLM ที่ระบุ DS200TCCBG3BED ทำหน้าที่เป็นศูนย์เก็บข้อมูล โดยแปลงสัญญาณดิบจากเครื่องมือภาคสนามให้เป็นข้อมูลดิจิทัลที่แม่นยำ เพื่อใช้งานโดยกลไก I/O และกลไกควบคุมของระบบ

คุณสมบัติผลิตภัณฑ์

บอร์ดนี้มีวงจรเฉพาะสำหรับการประมวลผลสัญญาณอินพุตอะนาล็อก 4-20mA และ 0-1mA และสามารถประมวลผลอินพุตมิลลิแอมป์แบบหลายช่วงได้

สัญญาณเหล่านี้จะถูกอ่านจากแผงขั้วต่อ TBCB กระแสไฟฟ้าจะถูกแปลงเป็นแรงดันตกคร่อมตัวต้านทานโหลด และสัญญาณจะถูกประมวลผลเพื่อให้กลไก I/O สามารถอ่านค่าแบบดิจิทัลได้

การตรวจสอบอุณหภูมิ RTD ให้กระแสกระตุ้นสำหรับ RTD ที่เชื่อมต่อผ่านแผงขั้วต่อ TBCB การวัดอุณหภูมิส่วนประกอบหลักได้อย่างแม่นยำทำได้โดยการวัดการเปลี่ยนแปลงแรงดันไฟฟ้าที่เกิดจากการเปลี่ยนแปลงของความต้านทานอย่างแม่นยำ

การตรวจสอบแรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้าและบัสเกี่ยวข้องกับการปรับขนาดบอร์ด TCCB และการประมวลผลสัญญาณไฟฟ้าแรงสูงจากหม้อแปลงแรงดันไฟฟ้า (PTS) ซึ่งใช้ในการตรวจสอบแรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้าและบัส นี่เป็นสิ่งสำคัญสำหรับการซิงโครไนซ์และการจัดการพลังงาน

ประมวลผลสัญญาณจากหม้อแปลงกระแส (CT) เพื่อตรวจสอบกระแสในสาย เมื่อรวมข้อมูลแรงดันไฟฟ้าเข้าด้วยกัน ระบบจะสามารถคำนวณตัวบ่งชี้พลังงานแบบเรียลไทม์ได้

ระบบคอมพิวเตอร์ใช้สัญญาณ PT และ CT ที่ประมวลผลแล้วเพื่อกำหนดความสัมพันธ์ของเฟสและคำนวณพารามิเตอร์ของระบบกำลังหลัก ซึ่งรวมถึง: กำลังเครื่องกำเนิดไฟฟ้า (เมกะวัตต์) ตัวประกอบกำลัง (PF) กำลังไฟฟ้ารีแอกทีฟ (VAR)

ฟังก์ชันของ GE DS200TCCBG3BED ส่วนใหญ่ถูกกำหนดโดยจัมเปอร์ฮาร์ดแวร์ ซึ่งใช้ในการตั้งค่าพารามิเตอร์ของช่วงการตรวจสอบแรงดันและกระแส ดังนั้นจึงไม่จำเป็นต้องพึ่งพาซอฟต์แวร์เพื่อให้ได้ฟังก์ชันด้านความปลอดภัยและการควบคุมที่สำคัญเหล่านี้

เปรียบเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกัน

ภายในแกน Mark V LM บอร์ด TCCB จะทำงานร่วมกับบอร์ด TCCA การเปรียบเทียบจะชี้แจงบทบาทที่แตกต่างกัน:

ขอบเขตอุตสาหกรรมที่เกี่ยวข้อง

DS200TCCBG3BED ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในอุตสาหกรรมงานหนักที่เกี่ยวข้องกับกังหันก๊าซและไอน้ำของ GE รวมถึง:

การผลิตกระแสไฟฟ้า

โรงไฟฟ้ากังหันก๊าซใช้ในการตรวจสอบกำลังส่งออกของเครื่องกำเนิดไฟฟ้าอย่างแม่นยำและซิงโครไนซ์กับโครงข่ายไฟฟ้า

โรงไฟฟ้ากังหันไอน้ำใช้เพื่อควบคุมและป้องกันโหลด

เนื่องจากเป็นองค์ประกอบสำคัญในการควบคุมการทำงานร่วมกันของกังหันก๊าซและกังหันไอน้ำในโรงไฟฟ้าพลังความร้อนร่วม จึงสามารถปรับประสิทธิภาพโดยรวมของโรงไฟฟ้าให้เหมาะสมที่สุด และรับประกันการปฏิบัติตามข้อกำหนดของระบบโครงข่ายไฟฟ้า

ในอุตสาหกรรมน้ำมันและก๊าซ คอมเพรสเซอร์และสถานีสูบน้ำที่ขับเคลื่อนด้วยกังหันที่ใช้กับท่อ ในการใช้งานเหล่านี้ การตรวจสอบกำลังของไดรฟ์ไฟฟ้าเป็นสิ่งสำคัญสำหรับความเสถียรและการปกป้องกระบวนการ
