จีอี DS200RTBAG1AHC

พารามิเตอร์ทางเทคนิค

จำนวนรีเลย์: 10 (K20–K29)

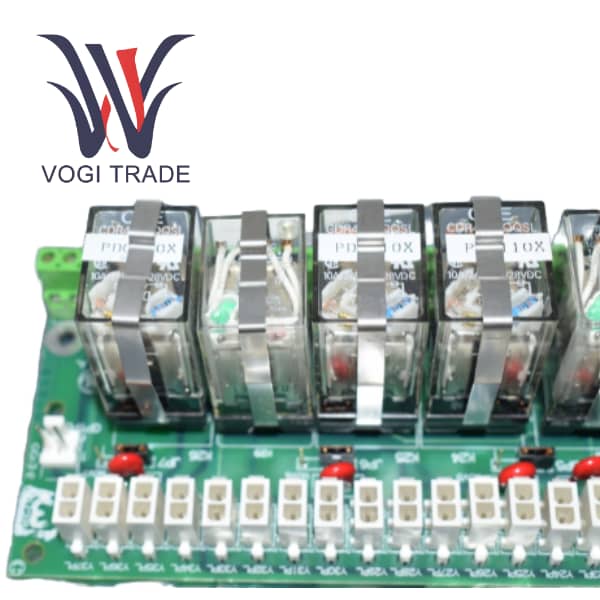

ประเภทรีเลย์: K20–K26: DPDT (Double-Pole Double-Throw) K27–K29: 4PDT (Double-Throw สี่ขั้ว)

แรงดันไฟฟ้าคอยล์: 110 V DC (กลุ่ม G1)

คะแนนการติดต่อ: รีเลย์ DPDT: 10 A     4PDT รีเลย์: 1 A

การป้องกัน I/O: วาริสเตอร์โลหะออกไซด์ 130 V AC (MOV)

ตัวเชื่อมต่อที่สำคัญ: RPL (16 พิน), OPTPL (2 พิน), C1PL–C5PL, Y9PL–Y37PL ฯลฯ

จุดขั้วต่อ: 52 ขั้วต่อสำหรับรีเลย์ I/O (K20–K26)

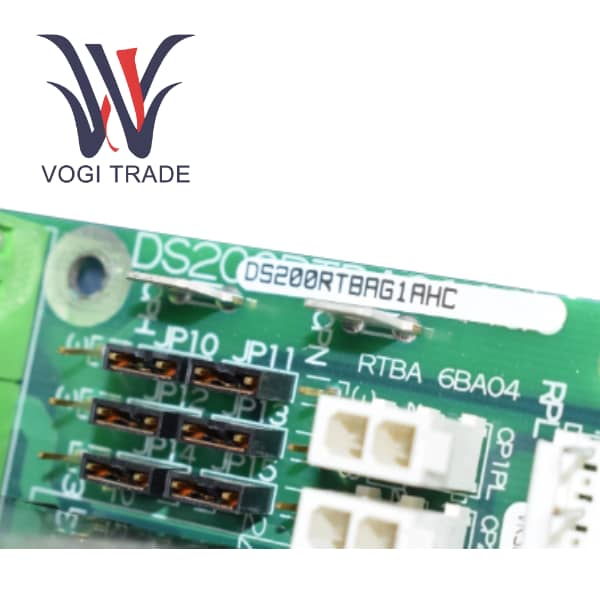

การกำหนดค่า: กำหนดค่าได้ผ่านจัมเปอร์ (JP1–JP15) สำหรับแหล่งพลังงานและการกำหนดเส้นทางสัญญาณ

การติดตั้ง: ยึดกับบอร์ด ยึดด้วยสกรูเข้ากับแท่นรอง

ภาพรวมผลิตภัณฑ์

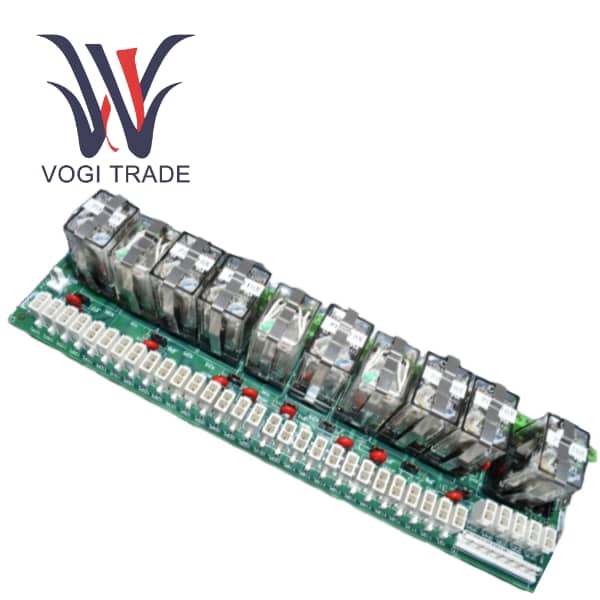

GE DS200RTBAG1AHC เป็นบอร์ดเทอร์มินัลรีเลย์ประสิทธิภาพสูง (RTBA) ที่เปิดตัวโดย General Electric บอร์ดเทอร์มินัลรีเลย์ได้รับการออกแบบให้เป็นบอร์ดขยายเสริมสำหรับใช้ในไดรฟ์อุตสาหกรรมหรือตู้กระตุ้น บอร์ดนี้รวมรีเลย์ 10 ตัวและสามารถให้การควบคุมสัญญาณที่ยืดหยุ่นและฟังก์ชันการขยายอินเทอร์เฟซ ทำให้เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรมและระบบควบคุมที่ซับซ้อน

บอร์ดเทอร์มินัลรีเลย์รองรับการกำหนดค่าแหล่งจ่ายไฟควบคุมได้หลายรูปแบบ และมีความเข้ากันได้และความน่าเชื่อถือเป็นเลิศ บอร์ดนี้ใช้กันอย่างแพร่หลายในไดรฟ์และระบบควบคุม GE ต่างๆ ซึ่งช่วยเพิ่มตรรกะการควบคุมและความสามารถในการส่งออกได้อย่างมาก

คุณสมบัติ

มีความยืดหยุ่นในการกำหนดค่าสูง

คอยล์รีเลย์สามารถจ่ายไฟจากบอร์ดภายใน (บอร์ด LTB) หรือแหล่งพลังงานภายนอก ซึ่งมีตัวเลือกการออกแบบที่หลากหลาย

ในการควบคุมระบบลำเลียง จะมีการจัดการความสัมพันธ์ที่ประสานกันระหว่างสายพานลำเลียงหลายตัว การเริ่มต้นและการหยุดของสายพานลำเลียงหนึ่งขึ้นอยู่กับสถานะการทำงานของอีกสายพานลำเลียงหนึ่ง

ประสิทธิภาพที่แข็งแกร่งและเชื่อถือได้

รีเลย์ I/O ทั้งหมดมีการป้องกันวาริสเตอร์โลหะออกไซด์ (MOV) เพื่อต้านทานแรงดันไฟกระชากชั่วคราวและรับประกันอายุการใช้งาน

มันถูกนำไปใช้ในระบบขับเคลื่อนสายพานลำเลียงที่มีความน่าเชื่อถือสูงของสายพานลำเลียงของฉันเพื่อให้เกิดการตรวจสอบสัญญาณเตือนการสตาร์ท การควบคุมการเบรก และระบบความปลอดภัยในการดึงเชือก

การออกแบบแบบแยกส่วนทำให้การบำรุงรักษาง่ายขึ้น

รีเลย์อิสระใช้การออกแบบแบบปลั๊กแล้วดึง ช่วยให้เปลี่ยนได้อย่างรวดเร็วโดยไม่จำเป็นต้องเปลี่ยนแผงวงจรทั้งหมด ช่วยลดเวลาหยุดทำงานให้เหลือน้อยที่สุด

หมายเลขขั้วต่อที่ชัดเจนและคำอธิบายตัวเชื่อมต่อโดยละเอียดช่วยลดความยุ่งยากในกระบวนการเดินสาย การดีบัก และการแก้ไขปัญหา

ความเข้ากันได้เชิงประจักษ์

DS200RTBAG1AHC ได้รับการออกแบบมาเป็นพิเศษเพื่อการบูรณาการอย่างราบรื่นกับระบบขับเคลื่อนและระบบควบคุมทางอุตสาหกรรมของ GE

มีแรงดันไฟฟ้าคอยล์หลายเวอร์ชัน (DC 110V/24V, AC 115V) เพื่อให้ตรงตามข้อกำหนดการใช้งานเฉพาะ

เพิ่มความปลอดภัย

บอร์ดเทอร์มินัลรีเลย์รองรับการกำหนดค่าแหล่งจ่ายไฟควบคุมได้หลายรูปแบบ และมีความเข้ากันได้และความน่าเชื่อถือเป็นเลิศ บอร์ดนี้ใช้กันอย่างแพร่หลายในไดรฟ์และระบบควบคุม GE ต่างๆ ซึ่งช่วยเพิ่มตรรกะการควบคุมและความสามารถในการส่งออกได้อย่างมาก

ช่วงการใช้งาน

DS200RTBAG1AHC มีความสามารถรอบด้าน เหมาะสำหรับการใช้งานด้านการควบคุมทางอุตสาหกรรมและการจัดการพลังงานที่หลากหลาย

มันถูกนำไปใช้เป็นไดรฟ์ความถี่แปรผัน (VFD) ในการควบคุมมอเตอร์อุตสาหกรรมและระบบขับเคลื่อนใน GE Mark V, Mark VI และระบบขับเคลื่อนอื่นๆ โดยให้เอาต์พุตการควบคุมเสริม GE DS200RTBAG1A สามารถสตาร์ท/หยุดพัดลมเสริมและปั๊มน้ำ หรือแสดงสถานะของไดรฟ์ (ทำงาน พร้อมใช้งาน มีข้อผิดพลาด) ไปยัง PLC/HMI ส่วนกลาง

ในแง่ของการควบคุมการกระตุ้นสำหรับมอเตอร์/เครื่องกำเนิดไฟฟ้าขนาดใหญ่ จะมีการควบคุมคีย์และฟังก์ชันประสานในระบบกระตุ้น เช่น การใช้สนามแม่เหล็กและการตัดการเชื่อมต่อ

การขนถ่ายวัสดุและอุตสาหกรรมหนัก

ในการควบคุมระบบลำเลียง จะมีการจัดการความสัมพันธ์ที่ประสานกันระหว่างสายพานลำเลียงหลายตัว การเริ่มต้นและการหยุดของสายพานลำเลียงหนึ่งขึ้นอยู่กับสถานะการทำงานของอีกสายพานลำเลียงหนึ่ง

ระบบอัตโนมัติทางกล

ตระหนักถึงความปลอดภัยและการเชื่อมต่อการควบคุม (เช่น การป้องกันการควบคุมการเข้าออกและการตรวจสอบแรงดันการหล่อลื่น) บนเครื่องจักรการผลิต เช่น เครื่องฉีดขึ้นรูป เครื่องอัด และอุปกรณ์ CNC

DS200RTBAG1AHC มีลำดับการควบคุมหลายระดับและการตรวจสอบสภาพสำหรับระบบปั๊มหรือการบีบอัดที่ซับซ้อน

การขนถ่ายวัสดุและอุตสาหกรรมหนัก

ในการควบคุมเครนและรอก จะจัดการฟังก์ชันการควบคุม เช่น การยก การเคลื่อนไปทางซ้ายและขวา และสวิตช์จำกัดความปลอดภัย

มันถูกนำไปใช้ในระบบขับเคลื่อนสายพานลำเลียงที่มีความน่าเชื่อถือสูงของสายพานลำเลียงของฉันเพื่อให้เกิดการตรวจสอบสัญญาณเตือนการสตาร์ท การควบคุมการเบรก และระบบความปลอดภัยในการดึงเชือก

การผลิตและการจำหน่ายไฟฟ้า

แผงควบคุมเครื่องกำเนิดไฟฟ้า DS200RTBAG1AHC ใช้สำหรับซีเรียลไลซ์สัญญาณเตือน (แตรสัญญาณเตือน ไฟแสดงสถานะ) และการควบคุมระบบเสริม

สวิตช์ถ่ายโอนอัตโนมัติที่กำหนดค่าได้มีตรรกะการควบคุมสำหรับการสลับระหว่างแหล่งจ่ายไฟหลักและแหล่งจ่ายไฟสำรอง

ฟังก์ชั่นรีเลย์ที่ให้การควบคุมเบรกเกอร์และการแสดงสถานะในการควบคุมสวิตช์เกียร์

การรวมระบบและการจัดการอินเทอร์เฟซ

สัญญาณควบคุมแรงดันต่ำของ PLC (เช่น 24V DC) และวงจรควบคุมแรงดันสูงจากโรงงาน (เช่น 115V AC) จะถูกแปลงอินเทอร์เฟซเพื่อให้ได้การแปลงและการแยกระดับสัญญาณ

สัญญาณควบคุมที่ส่งโดยตัวควบคุมตัวเดียวสามารถส่งผ่านบอร์ดนี้ได้เพื่อเปิดใช้งานวงจรอิสระหลายตัวพร้อมกัน (เช่น สัญญาณ "ความผิดปกติ" ตัวเดียวสามารถส่งสัญญาณเตือน ไฟแสดงสถานะ และส่งสัญญาณไปยัง PLC) สำหรับการขยายเอาต์พุตแบบหลายช่องสัญญาณ
