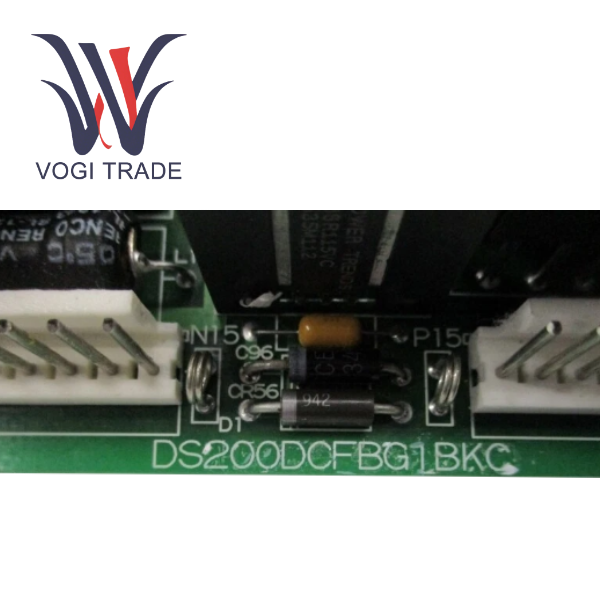

ยี่ห้อ: GEรายละเอียด: บอร์ดจ่ายไฟสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 7เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินGEDS200DCFBG1BKC เป็นบอร์ดควบคุมแหล่งจ่ายไฟและป้อนกลับสำหรับระบบขับเคลื่อนอุตสาหกรรม GE (เช่น DC2000 และ EX2000)
| ผลิต |
จีอี |
| หมายเลขรุ่น |
DS200DCFBG1BKC |
| หมายเลขการสั่งซื้อ |
DS200DCFBG1BKC |
| แคตตาล็อก |
มาร์ค วี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
35 ซม.* 35 ซม. * 5 ซม |
| มิติการบรรจุ |
37ซม.*37ซม.*7ซม |
| น้ำหนัก |
1.5กก |
พารามิเตอร์ทางเทคนิค
| รายการ |
ข้อมูลจำเพาะ |
| รุ่นสินค้า |
DS200DCFBG1BKC |
| คุณสมบัติหลัก |
การสร้างพลังงานหลายช่องสัญญาณ, การตรวจสอบสัญญาณตอบรับ, ไดรฟ์ทริกเกอร์ SCR, การควบคุมคอนแทคเตอร์ |
| กำลังไฟฟ้าเข้า |
38V AC (±10%) หรือ 24V DC |
| กำลังขับหลัก |
+5V/4A, ±15V/0.8A, ±24V DC, 115V AC (พัดลม) |
| สัญญาณตอบรับ |
ตรวจสอบแรงดันไฟฟ้า/กระแสไฟ AC, แรงดันบริดจ์ DC, แรงดันมอเตอร์, กระแสสับเปลี่ยน ฯลฯ ผ่านวงจร VCO |
| ความสามารถในการกำหนดค่า |
จัมเปอร์ 13 ตัว (JP), สวิตช์ DIP 7 ตัว (SW) |
| การอัพเกรดที่สำคัญ |
จัมเปอร์ JP13 (สำหรับ BKC และเวอร์ชันที่สูงกว่าเท่านั้น) ใช้สำหรับแหล่งจ่ายไฟสนามแม่เหล็กและการปรับสเกลแบบขนานแบบหลายบริดจ์ |
| ระบบที่เข้ากันได้ |
GE DC2000, CB2000, EX2000, FC2000, GF2000, ME2000, AC2000 IGBT |
ลักษณะการทำงาน
GE DS200DCFBG1BKC มีความสามารถในการส่งออกพลังงานอันทรงพลัง และมีแหล่งจ่ายไฟที่มีการควบคุมหลายรายการ รวมถึงแหล่งจ่ายไฟ +5V/4A, ±15V/0.8A และ ±24V DC เพื่อจ่ายไฟให้กับระบบควบคุมทั้งหมด
ประสิทธิภาพของบอร์ด GE ในการประมวลผลสัญญาณที่แม่นยำก็ยอดเยี่ยมเช่นกัน บอร์ดนี้มาพร้อมกับวงจรออสซิลเลเตอร์ควบคุมแรงดันไฟฟ้า (VCO) แบบหลายช่องสัญญาณและวงจรประมวลผลสัญญาณอะนาล็อก ซึ่งสามารถตรวจสอบแอมพลิจูดและเฟสของแรงดันไฟฟ้าสาย AC, แรงดันไฟฟ้าบริดจ์ DC, แรงดันไฟฟ้าของมอเตอร์ และเอาต์พุตสัญญาณกระแสระดับมิลลิโวลต์ได้อย่างแม่นยำด้วยวงจรแบ่ง
จัมเปอร์ (JP) ที่กำหนดค่าได้ออนบอร์ด 13 ตัวและสวิตช์ DIP (SW) เจ็ดตัวช่วยให้ผู้ใช้สามารถกำหนดค่าประเภทอินพุตสัญญาณ (สับเปลี่ยนโดยตรงหรือ VCO ภายนอก) สถานะการเปิดใช้งานวงจร VCO และช่วงป้อนกลับแรงดันไฟฟ้า/กระแสได้อย่างแม่นยำตามรุ่นไดรฟ์ ขนาดแชสซี และประเภทเซ็นเซอร์เฉพาะ
ภาพรวมผลิตภัณฑ์
مراقبة جهد/تيار خط التيار المتردد، جهد جسر التيار المستمر، جهد المحرك، تيار التحويل، وما إلى ذلك من خلال دائرة VCO
บอร์ดจ่ายไฟมีหน้าที่สร้างและจ่ายพลังงานแบบหลายช่องสัญญาณ แปลงและควบคุมอินพุต 38V AC หรือ 24V DC ให้เป็นแหล่งจ่ายไฟระดับการควบคุมต่างๆ (+5V, ±15V และ ±24V DC) ที่ระบบต้องการ และจ่ายไฟ AC 115V สำหรับพัดลมแชสซี
นอกจากนี้ยังมีการใช้ฟังก์ชันการตรวจสอบสัญญาณและข้อเสนอแนะที่ครอบคลุมของ GE บนบอร์ดนี้ด้วย ผ่านวงจรออสซิลเลเตอร์ควบคุมแรงดันไฟฟ้า (VCO) บนบอร์ด สัญญาณแรงดันไฟฟ้าและกระแสหลัก (เช่น แรงดัน/กระแสไฟฟ้าของกระดอง แรงดันไฟฟ้า/กระแสไฟของสาย AC และแรงดันไฟฟ้าของมอเตอร์) จะถูกแปลงเป็นสัญญาณความถี่และส่งไปยังบอร์ดควบคุมระดับบน (SDCC/LDCC) เพื่อให้เกิดการตรวจสอบระบบ การป้องกัน และการควบคุมทริกเกอร์
نموذج المنتج
รวมวงจรควบคุมพัลส์ทริกเกอร์เกตไทริสเตอร์ (SCR) สำหรับการขับเคลื่อนไทริสเตอร์วงจรสนามและกระดอง
