ภาพรวมผลิตภัณฑ์

PR6426/010-110 + CON021/916-160 คือโซลูชันการวัดกระแสไหลวนแบบไม่สัมผัสที่มีพิสัยสูง ได้รับการออกแบบมาโดยเฉพาะสำหรับเครื่องจักรหมุนขนาดใหญ่พิเศษ โดย Epro ของเยอรมนี

PR6426/010-110 เป็นเซ็นเซอร์วัดกระแสไหลวนที่มีเส้นผ่านศูนย์กลางโพรบ 32 มม. ขนาดโพรบที่ใหญ่ช่วยให้สามารถสร้างสนามเหนี่ยวนำที่ลึกและกว้างขึ้นได้ จึงทำให้สามารถวัดชิ้นงานได้ในระยะไกลมากขึ้น และไม่ไวต่อความไม่สม่ำเสมอเล็กน้อยบนพื้นผิวที่กำลังวัด

CON021/916-160 เป็นตัวแปลงสัญญาณกระแสไหลวนที่เข้าคู่กันโดยเฉพาะ ซึ่งให้การกระตุ้นความถี่สูงสำหรับเซ็นเซอร์ PR6426 และแปลงการเปลี่ยนแปลงอิมพีแดนซ์ที่เซ็นเซอร์รับรู้ได้ในเชิงเส้นเป็นสัญญาณแรงดันไฟฟ้ามาตรฐาน -2V ถึง -18V หรือ -4V ถึง -20V DC

การรวมกันนี้เป็นตัวเลือกที่ดีเยี่ยมสำหรับการตรวจสอบการเคลื่อนที่ตามแนวแกนและการสั่นในแอมพลิจูดขนาดใหญ่ของกังหันน้ำขนาดใหญ่ คอมเพรสเซอร์สำหรับงานหนักความเร็วต่ำ โรงรีด ระบบเพลาขับเคลื่อนเรือ และอุปกรณ์อื่นๆ ค่านิยมหลักอยู่ที่ความสามารถในการให้การวัดที่มีความเสถียร เชื่อถือได้ และมีความแม่นยำสูง แม้ภายในช่องว่างหลายมิลลิเมตรหรือเซนติเมตร ซึ่งอยู่นอกเหนือเซ็นเซอร์ขนาดเล็ก

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

เซ็นเซอร์ PR6426/010-110

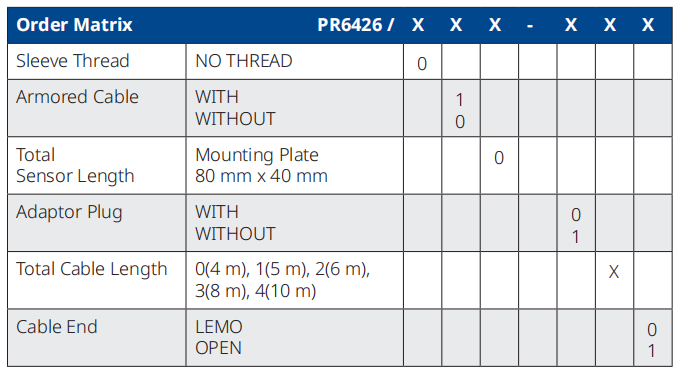

PR6426     ซีรีส์ 32 มม

01            สายเคเบิลหุ้มเกราะ

0              การติดตั้งมาตรฐาน แผ่นยึด 80x40มม.

-110         ช่วงเชิงเส้น 10.0 มม

เส้นผ่านศูนย์กลางของโพรบ                     32 มม

ช่วงการวัดเชิงเส้น    10.0 มม

ระยะห่างจากศูนย์กลางที่กำหนด      ประมาณ 5.5 มม

ความไว                            2 V/มม. ± สูงสุด 1.5%

ข้อผิดพลาดเชิงเส้น                      ≤ 2.0%

เส้นผ่านศูนย์กลางเพลาขั้นต่ำ        ≥ 200 มม

ช่วงอุณหภูมิในการทำงาน

เซนเซอร์                                   -35°C ถึง +175°C

อุณหภูมิสายเคเบิลสูงสุด    200°C

วัสดุ                                 สแตนเลสสำหรับตัวเรือนโพรบ, PTFE สำหรับสายเคเบิล

น้ำหนัก                                  ประมาณ 800 กรัม

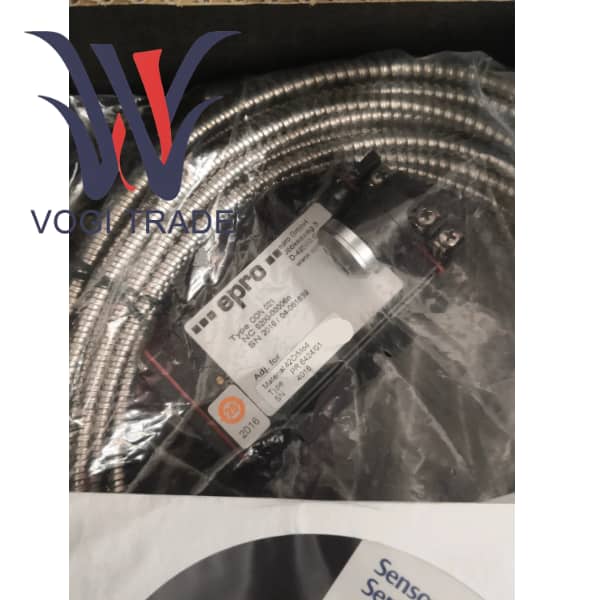

CON021/916-160 ตัวแปลงสัญญาณ

CON021      รุ่นพื้นฐาน

916            ตรงกับ PR6426

-160           ช่วงเชิงเส้น 16.0 มม

จ่ายแรงดันไฟฟ้า            -23V ถึง -32V DC

สัญญาณเอาท์พุต              -2V ถึง -18V หรือ -4V ถึง -20V

การตอบสนองความถี่     0 ถึง 20,000 เฮิร์ตซ์

เวลาเพิ่มขึ้น                    < 15 µs

ช่วงอุณหภูมิในการทำงาน     -30°C ถึง +100°C

เกรดการป้องกัน                       IP20

การรับรอง                            ATEX, IECEx, CSA

คุณสมบัติการทำงานของผลิตภัณฑ์

ข้อได้เปรียบหลักของระบบเซ็นเซอร์ขนาดใหญ่นี้อยู่ที่ความสามารถในการตรวจวัดขนาดใหญ่มากและความสามารถในการปรับตัวให้เข้ากับสภาพการทำงานที่รุนแรง

ช่วงการวัดและช่องว่างขนาดใหญ่เป็นพิเศษ

ช่วงเชิงเส้นตรง 16.0 มม. และระยะห่างในการติดตั้งปกติ 5.5 มม. ช่วยให้ PR6426/010-110 + CON021/916-160 สามารถรองรับการเคลื่อนที่ของเพลาที่มีขนาดใหญ่มากได้ ตัวอย่างเช่น ในหน่วยผลิตไฟฟ้าพลังน้ำขนาดใหญ่ เนื่องจากแรงกระแทกของไฮดรอลิกและการขยายตัวทางความร้อน การเคลื่อนตัวของเพลาอาจสูงถึงหลายมิลลิเมตรหรือเกิน 1 เซนติเมตรด้วยซ้ำ เฉพาะเซนเซอร์ระดับ PR6426 เท่านั้นที่สามารถครอบคลุมช่วงกว้างดังกล่าวได้

ไม่ไวต่อสภาพพื้นผิว

สนามเหนี่ยวนำที่สร้างโดยโพรบขนาดใหญ่ 32 มม. นั้นลึกและราบรื่นมาก ทำให้ PR6426/010-110 มีภูมิคุ้มกันสูงต่อข้อบกพร่องเฉพาะจุดบนพื้นผิวเพลา การเปลี่ยนแปลงความหนาของฟิล์มน้ำมันเล็กน้อย หรือความขรุขระของพื้นผิวเล็กน้อย ผลการวัดสะท้อนตำแหน่งเฉลี่ยของพื้นที่ขนาดใหญ่มากกว่าค่าปัจจุบันของจุดใดจุดหนึ่ง ทำให้ข้อมูลมีความเสถียรและเชื่อถือได้มากขึ้น

ออกแบบมาโดยเฉพาะสำหรับเครื่องจักรกลหนัก

โครงสร้างที่มั่นคง โครงสเตนเลสสตีลและสายเคเบิล PTFE สำหรับงานหนักสามารถทนต่อความเค้นเชิงกลและอุณหภูมิสูงในสภาพแวดล้อมทางอุตสาหกรรมหนัก

ด้วยช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -35°C ถึง +175°C จึงเหมาะสำหรับสถานการณ์ต่างๆ ตั้งแต่สถานีไฟฟ้าพลังน้ำในภูมิภาคเย็นไปจนถึงโรงกลั่นน้ำมันในเขตร้อน

ประสิทธิภาพไดนามิกสูง

แม้ว่าจะเป็นเซ็นเซอร์ขนาดใหญ่ แต่การตอบสนองความถี่ที่ 20kHz ก็ยังคงดีเยี่ยม PR6426/010-110+CON021/916-160 ไม่เพียงแต่สามารถวัดการเคลื่อนตัวของแกนที่เปลี่ยนแปลงอย่างช้าๆ ได้อย่างแม่นยำ แต่ยังจับการสั่นสะเทือนในความถี่ต่ำและแอมพลิจูดขนาดใหญ่ที่เกิดจากความล้มเหลวของตลับลูกปืนหรือความไม่สมดุลอีกด้วย
